3.4.7.4.2 Меню supply (Блок питания)
Значение ввода |

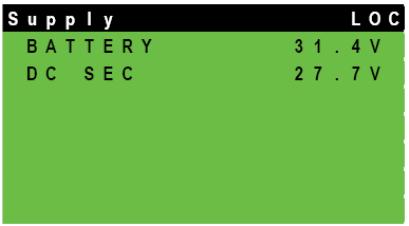

Рисунок 3.30 – Меню Блок питания |
Индикация |
Значение |
Описание |
Supply (Питание)
|
|
Название меню |
BATTERY (БАТАРЕЯ)
|
+31.4 V |
Индикация напряжения сети постоянного тока |
DC SEC (Вторичное питание постоянного тока) |
+27.7 V |
Индикация вторичного напряжения от блока питания |
6125.0249.12.01
3.34
Локальное управление (локальный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
3.4.7.4.3 Меню temperature (Температура)
Значение ввода |

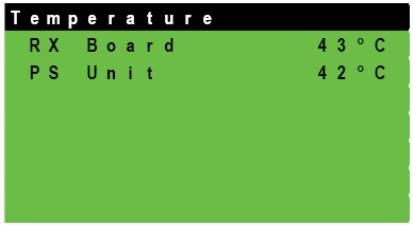

Рисунок 3.31 – Меню Температура |
Индикация |
Значение |
Описание |
Temperature (Температура) |
--- |
Название меню |
RX Board (Плата приема) |
+43 °C |
Индикация температуры платы приемника A3 |
PS Unit (Блок питания) |
+42 °C |
Индикация температуры блока питания |
3.4.7.5 Меню cbit status (Состояние cbit)
Значение ввода |

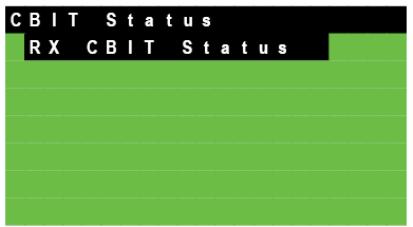

Рисунок 3.32 Состояние CBIT |
Индикация |
Описание |
CBIT Status (Состояние CBIT)
|
Название меню |
RX CBIT Status (Состояние CBIT приемника) |
Подменю индикации состояния CBIT приемника (смотрите ниже) |
6125.0249.12.01
3.35
R&S® EU 4200C Локальное управление (локальный режим) __________________________________________________________________________________________________________________
Подменю RX CBIT Status (Состояние CBIT приемника)
Значение ввода |

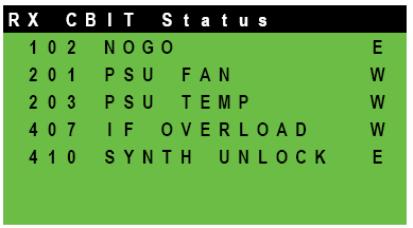

Рисунок 3.33 Подменю Состояние CBIT приемника |
Индикация (код ошибки) |
Состояние |
Описание |
RX CBIT Status (Состояние CBIT приемника) |
--- |
Название меню |
102 NOGO |
ERROR (Ошибка) |
Общий отказ радиоустройства; по крайней мере, одно сообщение CBIT об ошибке является активным. |
201 PSU FAN (Вентилятор блока питания) |
WARNING (Предупреждение) |
Скорость вращения вентилятора блока питания слишком низкая. |
203 PSU TEMP (Температура блока питания) |
WARNING (Предупреждение) |
Повышенная температура платы блока питания. |
407 IF OVERLOAD (Перегрузка в блоке промежуточной частоты) |
WARNING (Предупреждение) |
Перегрузка сигнала в блоке промежуточной частоты. |
410 SYNTH UNLOCK (ОТКЛЮЧЕНИЕ СИНТЕЗАТОРА) |
ERROR (Ошибка) |
Разомкнута петля ФАПЧ синтезатора приемного модуля. |
Примечание: Смотрите подробное описание события CBIT в главе 4.2 Выявление и обнаружение неисправностей.
