3.4.6.3 Ввод числовых параметров
3.4.6.3.1 Ввод числовых параметров
Введение |
Вы можете ввести числовые параметры, используя цифровые клавиши и клавиши курсора «►» и «◄». Значение параметра может быть введено непосредственно с цифровой клавиатуры. Ввод начинается с первой позиции значения. После ввода каждого разряда курсор переходит к следующей позиции. После введения последнего разряда курсор останется на этой позиции. Для принятия нового значения нужно нажать клавишу ENTER. Система автоматически проверит принятое значение на предельные значения и согласованность.
|
Пример: R&S EU 4200C
|

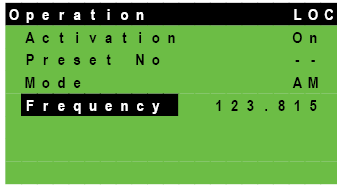

1. Нажать клавишу MENU. Курсор будет указывать на подменю OPERATION (РАБОТА). 2. Нажать клавишу ENTER. Курсор будет указывать на подменю ACTIVATION (Активация). 3. Используя клавиши курсора «▼» или «▲», выбрать пункт FREQUENCY (ЧАСТОТА).
4. Нажать клавишу ENTER. Режим ввода активируется. Курсор будет указывать на первую позицию.
|
6125.0249.12.01
3.29
R&S® EU 4200C Локальное управление (локальный режим)
__________________________________________________________________________________________________________________
Ввод нового значения |

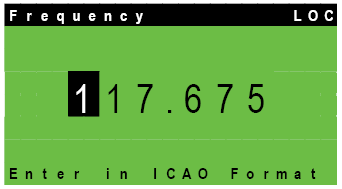

5. Перепишите старое значение, используя цифровые клавиши, например, 117,675 МГц.
Рисунок 3.22 Ввод частоты
Примечание: Вы можете пропускать разряды, используя клавиши курсора «►» и «◄».
|
Завершение ввода |
6. Нажать клавишу ENTER. Числовой ввод становится неактивным, и новое значение будет принято.
|
Ввод недействительного значения |
Если введенное значение находится за пределами диапазона допустимых значений, параметр не изменится. Будет восстановлено предыдущее значение.
|
3.4.7 Обзор всех меню и функций
3.4.7.1 Главное меню
Содержание меню
|
Рисунок 3.23 Главное меню
|
Работа (Operation)
|
Меню для работы и предварительных установок в ручном режиме (смотрите главу 3.4.7.2). |
Время / Дата (Time / Date) |
Меню для индикации и установки времени и даты в радиоустройстве (смотрите главу 3.4.7.3). |
Измерение (Measurement) |
Меню отображает результаты измерения параметров приемника, напряжения питания и рабочую температуру модулей радиоустройства (смотрите главу 3.4.7.4). |
Статус CBIT (CBIT Status) |
Меню отображает результаты проведения непрерывного встроенного теста (CBIT) в виде сообщений об ошибке (смотрите главу 3.4.7.5). |
Состав (Inventory) |
Меню предоставляет информацию об установленном оборудовании и версиях программного обеспечения (смотрите главу 3.4.7.6). |
Конфигурация (Configuration) |
Меню предоставляет информацию о параметрах конфигурации радиоустройства (смотрите главу 3.4.7.7). |
