3.4.4 Светодиодная индикация

Индикация состояния

Светодиоды на передней панели радиоустройства индицируют состояние различных параметров и режимов работы

Рисунок 3.17 – Светодиодная индикация

Светодиод

Цвет

Значение

AC

Зеленый

Напряжение сети переменного тока подключено

DC

Зеленый

Напряжение сети постоянного тока подключено

GO

Желтый

Нет ошибок, нет предупреждений NOGO, выходной сигнал TEST_OC = контакт с землей

VOP

Желтый

Рабочее напряжение в норме, радиоустройство активное

SQ

Желтый

Прием сигнала возможен, индикатор шумоподавления.

Введение

Управление радиоприемником осуществляется через систему меню. После нажатия клавиши MENU на дисплей будет отображать перечень всех доступных пунктов меню. В зависимости от выбранного пункта меню, будут показаны различные режимы работы радиоустройства.

Главное меню

1. Нажать клавишу MENU.

Примечание: Нажатие на клавишу MENU всегда обеспечивает переход непосредственно к главному меню.

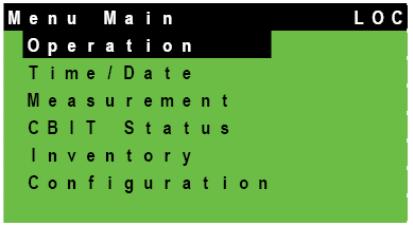

Рисунок 3.18 Главное меню

Примечание: Если нажата клавиша LOC, в каждом меню будет отображаться состояние LOC.

Подменю

2. Используя клавиши курсора «▼» или «▲», выбрать требуемый пункт меню, например CBIT STATUS. Выбранный пункт меню будет обозначен инверсным отображением.

3. Нажать клавишу ENTER. Появится подменю RX CBIT STATUS.

4. Нажать клавишу ENTER. Подменю будет открыто, и будет отображаться состояние радиоустройства.

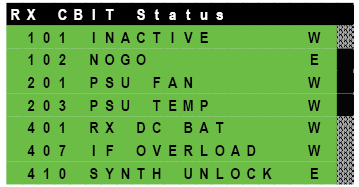

Рисунок 3.19 Подменю

Примечание: Полоса прокрутки справа означает, что Вы можете отобразить все пункты, используя клавиши курсора «▲» или «▼».

Выход из подменю

5. Нажать клавишу ESC. Будет осуществлен выход из подменю (возврат к предыдущему меню).
