3.4.3.4 Окно главного меню

Отображение меню

Во время установки параметров с помощью меню, на жидкокристаллическом дисплее отображаются название соответствующего меню и его функции.

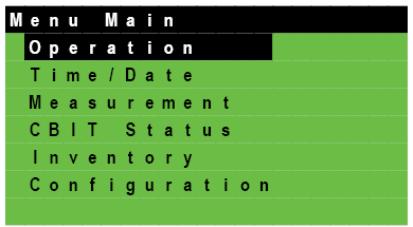

Рисунок 3.13 – Окно главного меню

Работа (Operation)

Меню для работы и предварительных установок в ручном режиме (смотрите главу 3.4.7.2).

Время / Дата

(Time / Date)

Меню для индикации и установки времени и даты в радиоустройстве (смотрите главу 3.4.7.3).

Измерение (Measurement)

Меню отображает результаты измерения параметров приемника, напряжения питания и рабочую температуру модулей радиоустройства (смотрите главу 3.4.7.4).

Статус CBIT

(CBIT Status)

Меню отображает результаты проведения непрерывного встроенного теста (CBIT) в виде сообщений об ошибке (смотрите главу 3.4.7.5).

Состав

(Inventory)

Меню предоставляет информацию об установленном оборудовании и версиях программного обеспечения (смотрите главу 3.4.7.6).

Конфигурация (Configuration)

Меню предоставляет информацию о параметрах конфигурации радиоустройства (смотрите главу 3.4.7.7).

Настройка управления громкостью

Во всех режимах работы радиоприемника EU4200C (кроме служебного режима) уровень громкости встроенного громкоговорителя или головных телефонов можно изменять, используя клавишу курсора «►»или «◄».

Для входа в режим изменения громкости, необходимо нажать и удерживать клавишу курсора «►» или «◄» примерно 1с. Регулировка громкости может осуществляться все время, пока на дисплее индицируется окно с указателем уровня громкости. Нажатие на левую клавишу позволяет уменьшать уровень громкости, нажатие на правую клавишу – увеличивать. Приблизительно после 3 с бездействия, или после нажатия на клавишу ENTER, окно закроется.

Нажатие на клавишу курсора «▼» или «▲» обеспечивает переход к другому окну. Например, если, находясь в окне изменения громкости, нажать клавишу курсора «▼», будет вызвано окно изменения яркости.

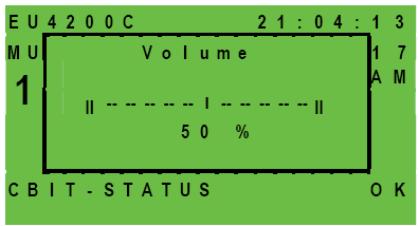

Рисунок 3.14 Окно управления уровнем громкости

Настройка яркости и контрастности

Для жидкокристаллического дисплея на передней панели можно регулировать яркость и контраст. Для этого в любом меню необходимо нажать клавишу курсора «►» или «◄» и удерживать ее в течение приблизительно 1 с. Появится окно с индикатором настройки параметра в виде сдвигающейся полоски. Используя клавиши курсора «►» или «◄», увеличить или уменьшить значение яркости соответственно. Приблизительно после 3 с бездеятельности, или после нажатия клавиши ENTER, окно исчезнет. На рисунке ниже показано окно изменения яркости в стандартном экране.

Переход к окну изменения контрастности осуществляется нажатием на клавиши курсора «▼» или «▲». Например, если, находясь в окне изменения яркости, нажать клавишу курсора «▼», будет отображаться окно изменения контрастности.

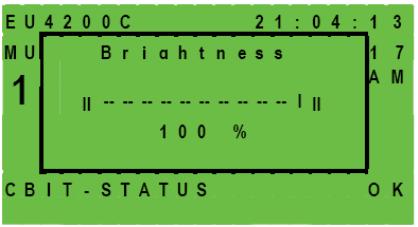

Рисунок 3.15 Окно настройки яркости

Рисунок 3.16 Окно настройки яркости

Примечание: Настройки будут сохранены временно, если с клавишами не выполняются никакие действия в течение 5 секунд. Если настройки не сохраняются вручную, старые настройки будут восстановлены после перезагрузки.
