3.4.3.2 Окно загрузки

Параметр отображения

Окно загрузки – автономное окно, на котором индицируются полоса прохождения процесса и сообщения загрузки. Полоса прохождения показывает текущее состояние процесса загрузки радиоприемника.

После окончания загрузки радиоприемника появляется стандартное рабочее окно (смотрите главу 3.4.3.3).

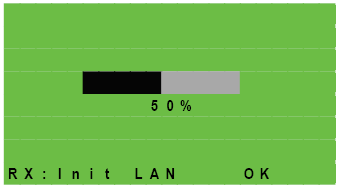

Рисунок 3.11 Окно загрузки

Ошибка загрузки

Ошибки загрузки управляются с использованием специальной процедуры, которая позволяет радиоустройству завершить процесс загрузки и начать работу. Это индицируется системой CBIT 434 приемника. Эта ошибка может быть считана через систему дистанционного управления.

Примечание: В случае возникновения ошибки в процессе загрузки, на дисплее будет выведено сообщение «Boot Error» (Ошибка загрузки). Выключите радиоприемник, затем включите его. Если ошибка сохраняется, радиоприемник необходимо передать в сервисный центр для проверки.

Параметр отображения

Во время работы на жидкокристаллическом дисплее индицируются основные параметры настройки и сообщения о состоянии.

Пример

R&S EU 4200C

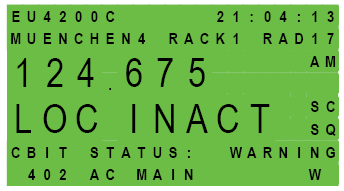

Рисунок 3.121 – Стандартное рабочее окно

Строка

Индикация

Описание

1

EU 4200C

21:04:13

Тип устройства: компактный радиоприемник ОВЧ диапазона

Индикация: текущее время дня

2

MUENCHEN4 RACK1 RAD17

Информация о размещении, дополнительный текст. Он может быть введен с рабочего ПК (USB) (смотрите главу 3.3). Индицируется только первая строка.

3+4

124.675

Частота в формате ИКАО. Пример показывает значение частоты с сеткой частот 25 кГц

АМ

Режим модуляции AM / ACARS

5+6

LOC

Режим локального управления

INACT

Радиоустройство в неактивном состоянии (резерв). Например, радио было переключено в неактивное состояние с помощью команды дистанционного управления.

SC

Конфигурирование одиночного канала было выполнено через USB.

SQ

Индикация кнопки шумоподавления. Состояние SQ будет сохранено после перезагрузки.

7+8

CBIT STATUS: WARNING

402 Сеть переменного тока W

Строка состояния CBIT. В нормальном состоянии (отсутствие неисправностей и предупреждений) индицируется «ОК».

В противном случае выводится предупреждение или сообщение об ошибке (если имеется, по крайней мере, одно сообщение). Если поступают несколько сообщений, они индицируются последовательно одно за другим.

Примечание – Буква «W» в конце сообщения означает, что это – предупреждение. Существуют два типа индикации сообщений CBIT:

«W» для предупреждения

«E» для ошибки
