3.2.2 Режимы управления
3.2.2.1 Неуправляемый режим
Описание
|
Этот режим означает, что радиоустройство не подключено к клиенту, или все клиенты работают только в режиме мониторинговой сессии. Подключенные удаленные клиенты могут наблюдать за параметрами радиоустройства, без возможности осуществлять управление оборудованием.
|

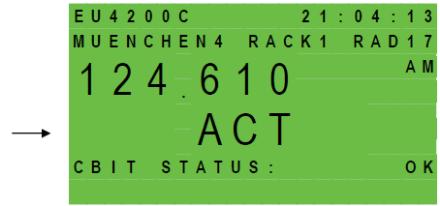

Пример R&S EU 4200C
|
АМ радиоприемник, активный, рабочая частота 124.608333 МГц, частотный интервал 8.33 кГц, неуправляемый режим.
|
Рисунок 3.3 – Неуправляемый режим
3.2.2.2 Режим дистанционного управления
Описание |
Радиоустройство находится в режиме дистанционного управления, когда хотя бы один из подключенных клиентов работает в режиме фиксированной сессии. Удаленный клиент управляет радиоустройством и может изменять параметры.
|

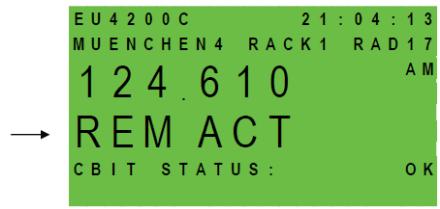

Пример R&S EU 4200C
|
АМ радиоприемник, активный, рабочая частота 124.608333 МГц, частотный интервал 8.33 кГц, удаленный клиент с разрешением для фиксированной сессии.
|
Рисунок 3.4 – Дистанционный режим
6125.0249.12.01
3.5
R&S® EU 4200C Введение
__________________________________________________________________________________________________________________
3.2.2.3 Режим локального управления
Описание |
В режиме локального управления используется встроенный блок управления на передней панели радиоустройства, что обеспечивает обслуживающему персоналу управление радиоустройством с самым высоким приоритетом. Для перехода в режим локального управления, необходимо нажать клавишу LOC на клавиатуре передней панели радиоустройства. Если включен режим локального управления, то все возможные существующие фиксированные сессии удаленных клиентов переходят в режим сессии мониторинга. В случае отключения режима локального управления (конфигурируется через рабочий ПК) клавиша LOC не работает. Работа в локальном режиме управления не может быть прервана командой дистанционного управления. После выхода из режима локального управления все настройки параметров остаются действительными. |

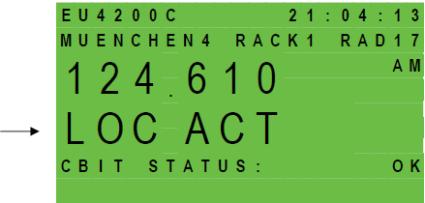

Пример R&S EU 4200C
|
АМ радиоприемник, активный, рабочая частота 124.608333 МГц, частотный интервал 8.33 кГц, режим локального управления. |
Рисунок 3.5 – Локальный режим
6125.0249.12.01
3.6
Введение R&S® EU 4200C
3.2.2.4 Служебный режим
Описание
|
Интерактивный служебный режим радиоприемника используется в процессе конфигурирования основных параметров, например, ввод IP-адреса, страниц предварительной установки и информации по установке.
Использование программы обслуживания Service and Maintenance Tool R&S ZS 4200 позволяет изменять основные параметры с использованием рабочего ПК после входа в интерактивный служебный режим.
Все существующие удаленные соединения и режим локального управления будут прерваны. Дисплей показывает, что радиоустройство находится в служебном режиме.
После окончания установки параметров конфигурации радиоприемник выполняет перезапуск для того, чтобы активизировать основные параметры. Для выхода из служебного режима требуется выполнить перезапуск.
|

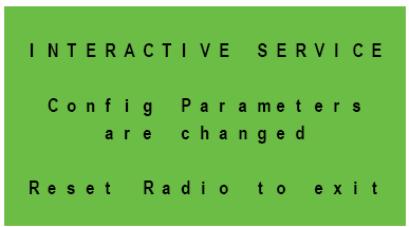

Пример
|
Рисунок 3.6 – Служебный режим
|
