2.25. Создание крыши над котельной

С оздадим на уровне 1 этаж односкатную крышу над котельной со следующими параметрами:

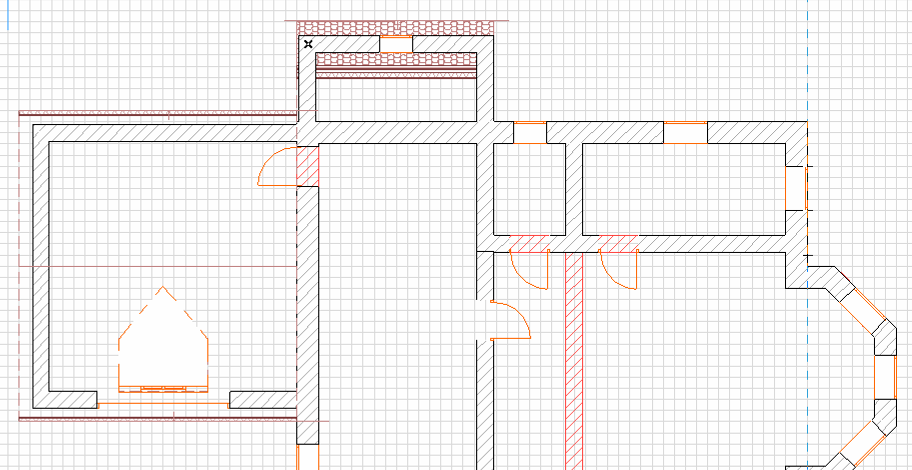

В 2-D виде построенная крыша должна выглядеть так:

П осле создания крыши 3D-вид модели должен быть таким:

Удалим стены котельной, относящиеся ко второму этажу.

Далее выделим оставшиеся стены котельной на первом этаже и подрежем их под крышу так, как это делали ранее.

После подрезки стен котельной под крышу получим следующий вид:

2.26. Создание козырька над входом в здание

Над главным входом в здание создадим козырек путем наращивания перекрытия над 1 этажом.

Сначала скроем все слои, кроме слоев перекрытие 1 этажа, стены 1 этажа и фундамент.

О станемся на уровне 1 этаж, выберем инструмент Перекрытие и дорисуем в этом месте дополнительно к существующему перекрытию с помощью этого инструмента прямоугольный элемент.

В результате перекрытие должно измениться следующим образом:

2.27. Создание выступа под окнами 2 этажа и бордюра над эркером

Т аким же образом, как создавался козырек над входом в здание и также с помощью инструмента Перекрытие создадим небольшой выступ под окнами 2 этажа. На этом выступе в дальнейшем для украшения фасада разместим декоративные растения.

На слое стены 1 этажа с помощью инструмента Стена создайте небольшой бордюр над эркером. Параметры бордюра такие:

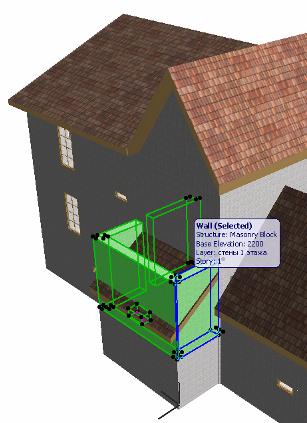

Н а уровне 2 этажа бордюр должен выглядеть так:

П осле построения козырька, выступа и бордюра 3D-вид модели должен стать таким:

2.28. Создание опор для ограждения и колонн на веранде

На веранде создадим опоры для ее ограждения, а у главного входа  колонны, поддерживающие козырек. Для этого перейдем на уровень 1 этажа и создадим новый слой Колонны.

О поры для ограждения, так же как и колонны для поддержки козырька, создаем с помощью инструмента Колонны, выбираемого из панели инструментов.

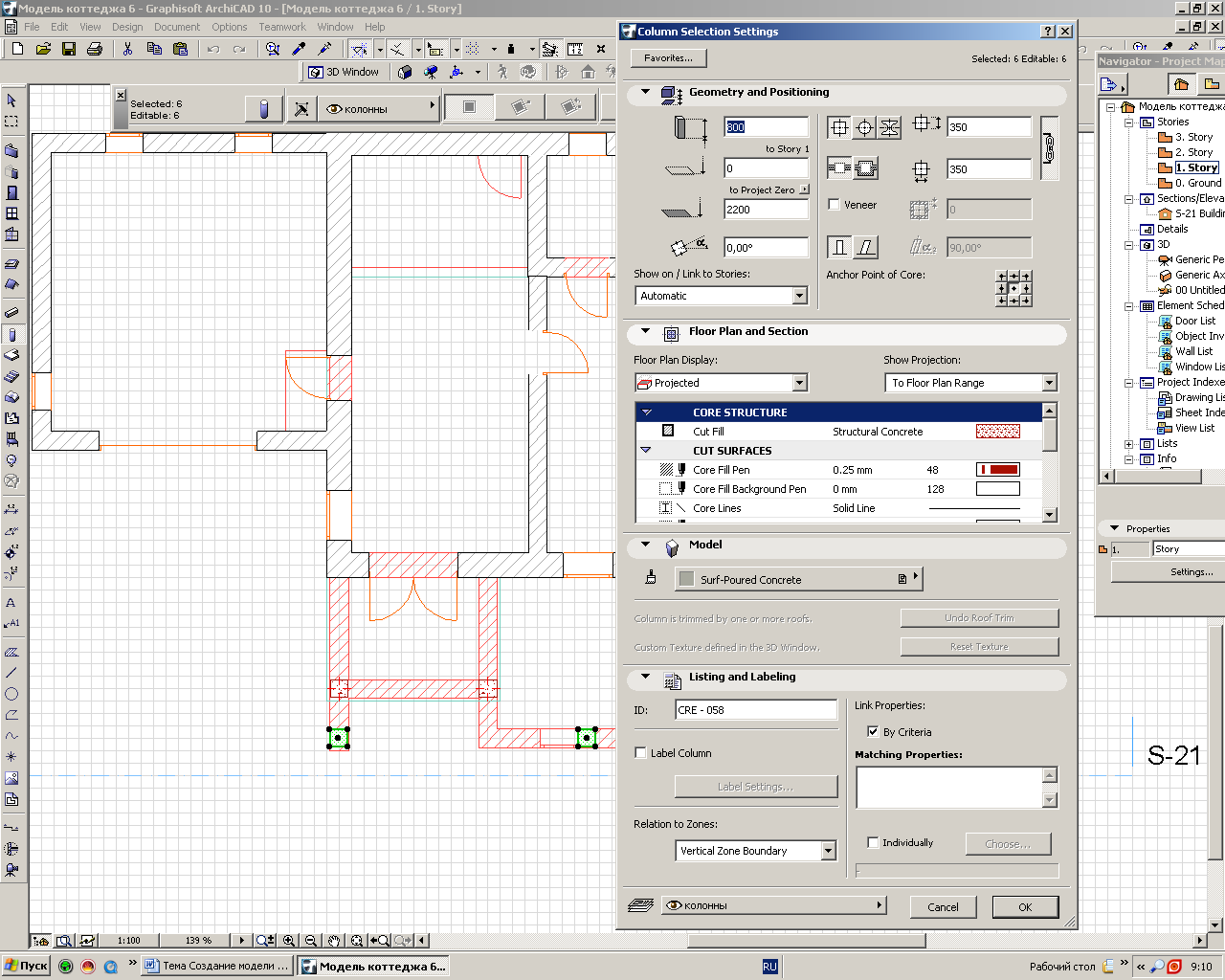

П араметры опор должны быть следующими.

Опоры устанавливаются в эти места

Э ти колонны, поддерживающие козырек, должны выступать над козырьком. Для этого высоту этих двух колонн установим равной 3800 мм.

2.29. Построение перил на веранде

Между опорами для ограждения, необходимо установить перила. Они создаются также, как и ограждения лестниц на перекрытиях (см. стр. 37).

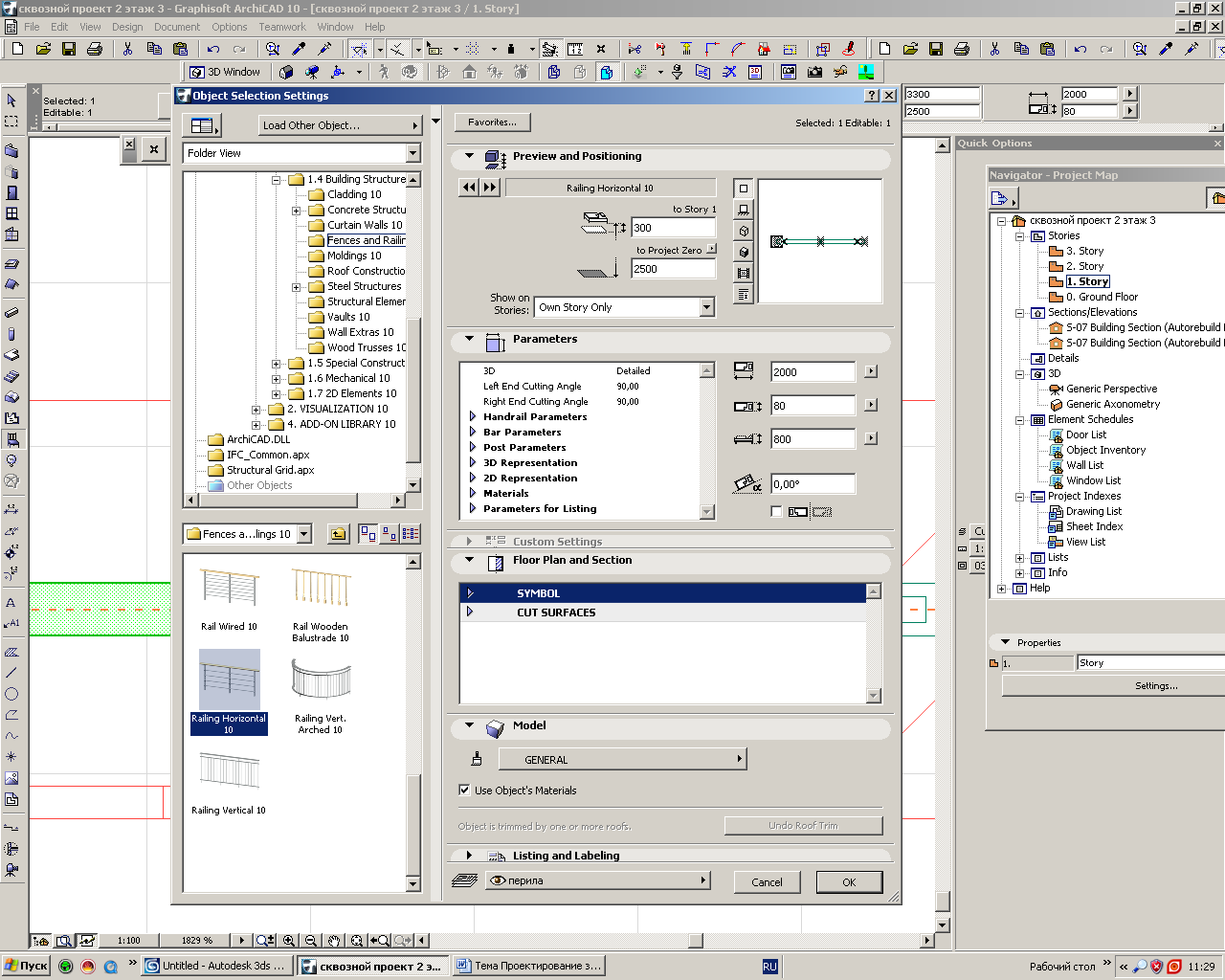

П араметры перил должны быть следующими:

Этот параметр, т.е. длина каждого участка перил, должен выбираться по месту.

Перила должны быть установлены здесь:

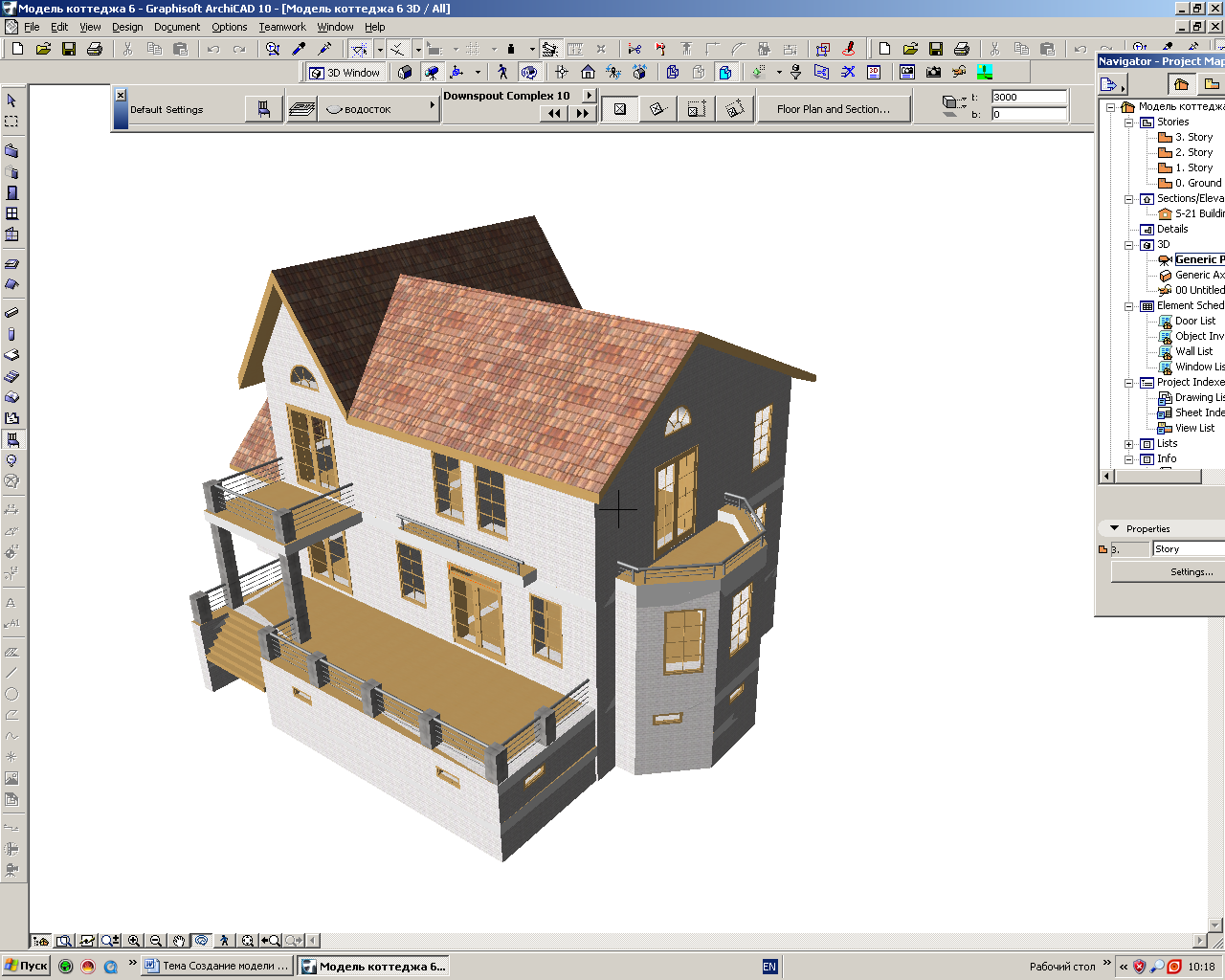

После установки перил в 3D-виде модель должна выглядеть так:

О граждения также должны быть установлены на балконе над главным входом, над эркером, а также на выступе под окнами 2 этажа. При установке необходимо учесть уровни и высоту их расположения, а также длину и собственную высоту. Эти параметры устанавливаются в окне, показанном на предыдущей странице.

Высота перил на балконе над главным входом должна быть равной 800 м, высота перил над эркером - 500 мм, а над выступом - 300 м.
