2.22. Построение стен мансарды

П ерейдем на уровень 2 этажа. Выделим только наружные стены (т.е. без внутренних стен и стен котельной) и скопируем их.

П ерейдем на уровень 3 этажа и вставим скопированные стены. Щелкнем мышью за пределами чертежа, чтобы отключить пунктирную рамку. Затем удалим все окна и двери. В результате должны остаться только эти стены:

Т еперь стены 2 этажа должны выглядеть так:

2.23. Создание крыши коттеджа

Н аходясь на уровне 3 этажа, создадим двухскатную крышу над главным входом в здание. Скаты крыши должны располагаться симметрично относительно главного входа. Для ориентирования линию симметрии крыши можно нарисовать заранее на слое эскиз и на уровне 0. Затем линию скопировать и перенести на уровень 3 этаж.

К рышу строим на уровне 3 этажа таким же образом, как и крышу гаража. Выберем следующие параметры крыши:

После построения крыша должна выглядеть так:

В торая часть крыши также состоит из двух скатов и должна быть расположена перпендикулярно только что построенной. Ось симметрии этой крыши должна располагаться на линии, проходящей через ось симметрии эркера. Эту линию нужно построить на слое эскиз на уровне 0 этаж. Затем эта линия должна быть скопирована и перенесена на уровень 3 этаж.

Параметры первого (нижнего) ската следующие:

Чертеж ската крыши показан на этом рисунке.

в 3D-виде построенный скат должен выглядеть следующим образом:

П еред построением второго ската крыши необходимо изменить угол наклона и установить его равным 23⁰ . Чертеж двух скатов должен выглядеть следующим образом:

3D-вид построенной крыши должен быть таким:

Крыши должны сопрягаться друг с другом, поэтому необходимо обеспечить правильное их пересечение. Для этого надо выполнить следующие действия:

Сначала скройте все слои, кроме слоя крыша.

З атем выделите тот скат крыши, до которого необходимо «дотянуть» другой скат.

Д алее, при нажатой клавише Ctrl, укажите курсором на ребро того ската, который должен быть "дотянут", и щелкните. Скат крыши сам дотянется до первого ската и должен получиться следующий результат.

Аналогичным образом дотяните противоположный скат крыши. Результат должен быть следующим:

После построения крыши необходимо выделить и подрезать стены. Для этого откроем слой стены 2 этаж. Мы должны увидеть следующую картину:

Д алее действуем также как и при подрезке стен гаража, т.е. выделяем одну из подрезаемых стен, щелкаем правой кнопкой мыши и выбираем команду подрезки стены.

После подрезки стен в 3D-виде модель должна выглядеть так:

2.24. Создание окон мезонина

Перейдем на уровень 3 этаж и создадим три полукруглых окна мезонина.

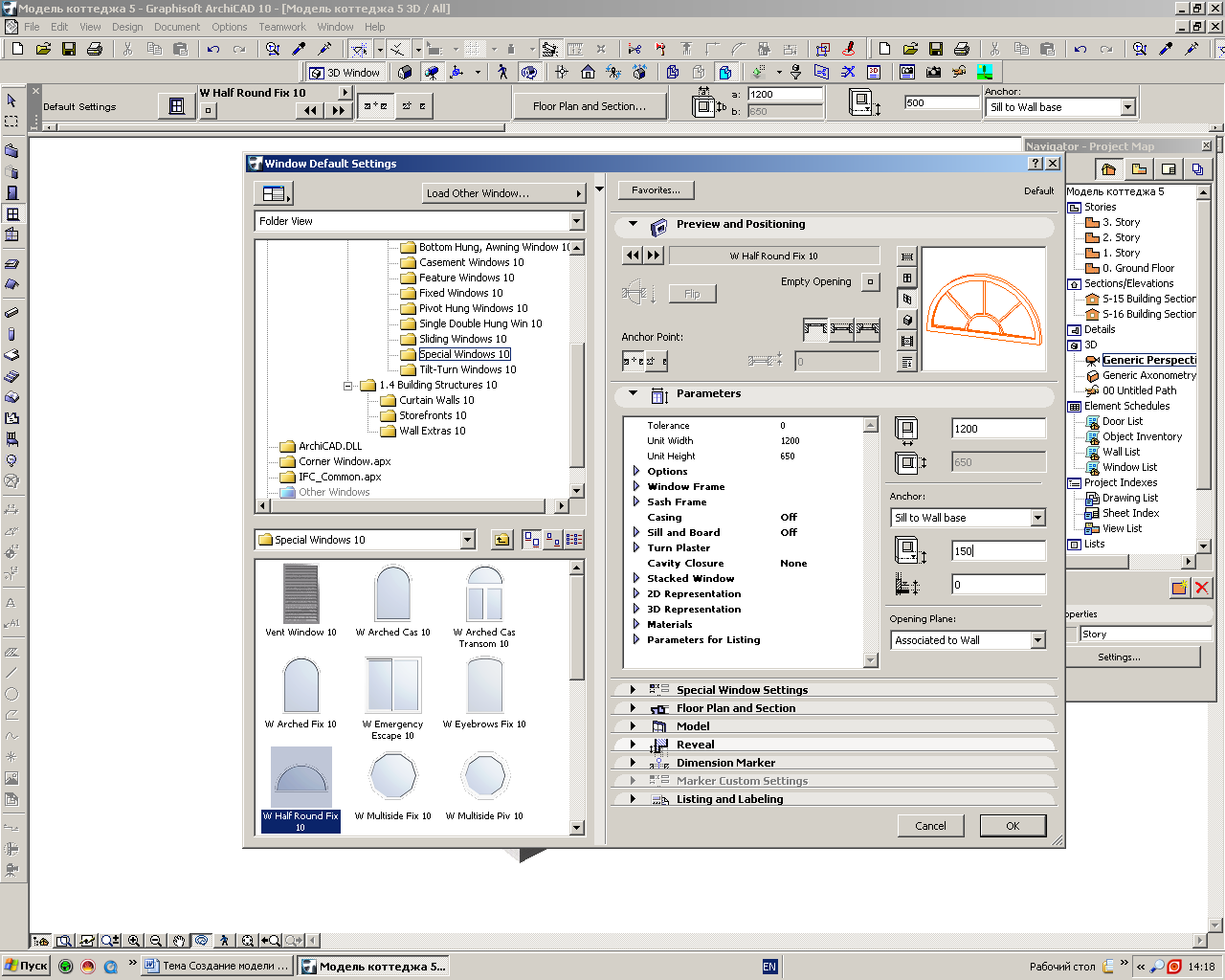

П араметры окна следующие:

О кна должны располагаться здесь:

После создания окон мезонина 3D-вид

модели должен быть таким:
