2.13. Создание дверей

Создадим двери на 1 этаже. Двери должны устанавливаться без привязки к сетке. Перейдем на уровень 1 этаж.

Щ елкнем по кнопке Двери на панели инструментов и выберем этот тип двери.

Для дверей надо установить целый ряд параметров, определяющих их размеры, конструкцию и рисунок переплета стекол. Часть этих параметров указана на этом рисунке, а остальные  на следующей странице.

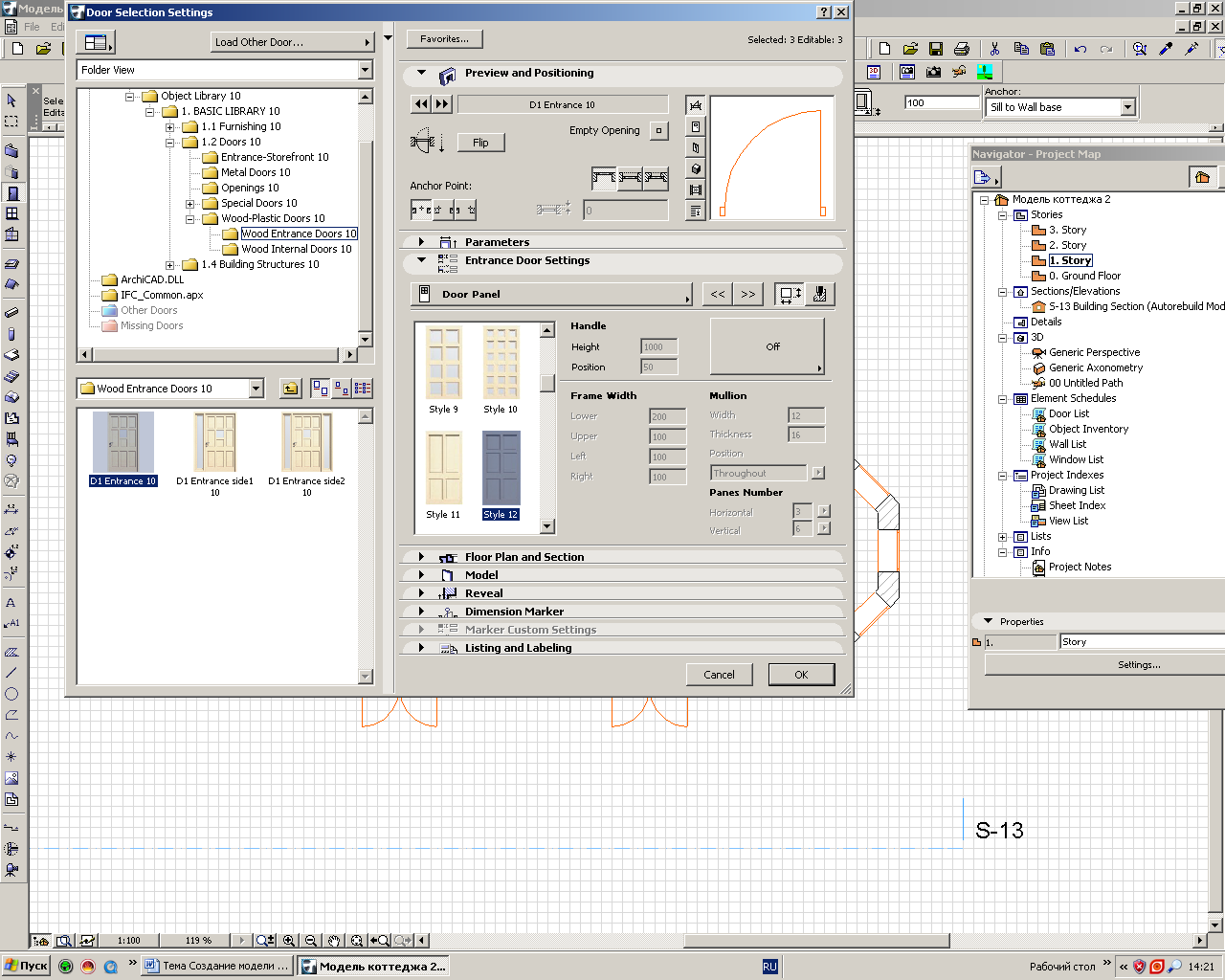

Д ополнительные параметры двери:

П оложение дверей на плане 1 этажа должно примерно соответствовать этому рисунку:

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

2.14. Изменение положения стены 1 этажа

Отключим все слои, кроме слоя стены 1 этажа.

В 2D-виде выделим этот элемент стены 1 этажа и перенесем его горизонтально в новое положение.

Если эта операция вызывает затруднения, то просто удалите ненужный участок стены и нарисуйте новый.

Теперь в 3D-виде модель 1 этажа должна выглядеть так:

2.15. Создание межкомнатных дверей 1 и 2 этажа

Создадим межкомнатные двери 1 этажа.

В ыберем дверь этого типа. Ее размеры указаны здесь:

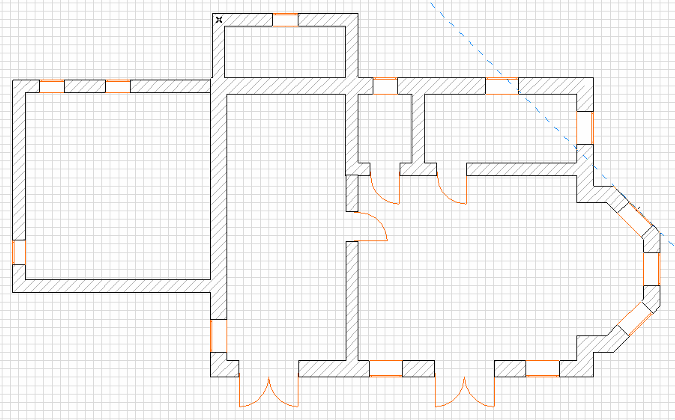

П оложение межкомнатных дверей на плане 1 этажа должно соответствовать рисунку:

Теперь в 3D-виде модель 1 этажа при открытом слое стены 1 этажа должна выглядеть так:

Перейдем на уровень 2этажа.

О тредактируем внутренние стены 2 этажа, а затем создадим четыре межкомнатные двери в соответствии с этим рисунком. Делаем это также, как на 1 этаже.

Н а плане 2 этажа двери должны быть расположены так:

С оздадим дверь для выхода на веранду 2 этажа. Она должна размещаться здесь.

Параметры двери следующие:

Теперь в 3D-виде модель должна выглядеть примерно так:

2.16. Создание ворот гаража

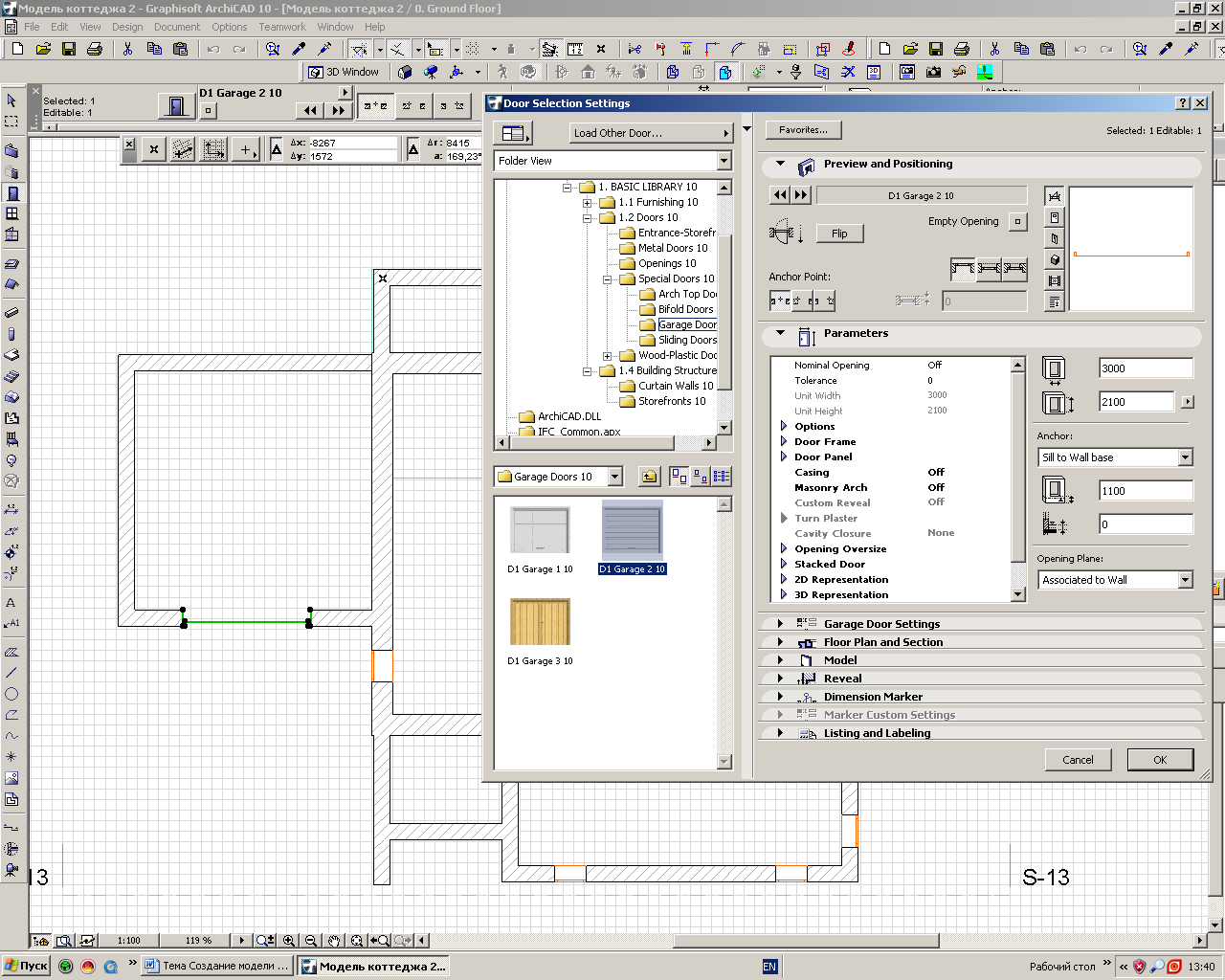

Т еперь, перейдем на уровень этаж 0 и, используя инструмент Двери, создадим ворота гаража со следующими параметрами:

Обратите внимание, что, ворота находятся на высоте 1100 мм от нулевой отметки, поскольку именно на этой высоте расположен уровень земли.

В 3D-виде ворота должны выглядеть так:

2.17. Создание лестницы для парадного входа

Остаемся на уровне этаж 0.

Сначала доработаем стену, удлинив этот кусок стены:

Д ля этого выделим указанный кусок стены, затем укажем на опорную точку ее него края и потянем эту точку до уровня, совпадающего с краем стены веранды.

После доработки фундамент должен выглядеть так:

Остаемся на уровне этаж 0 и создадим новый слой - лестницы.

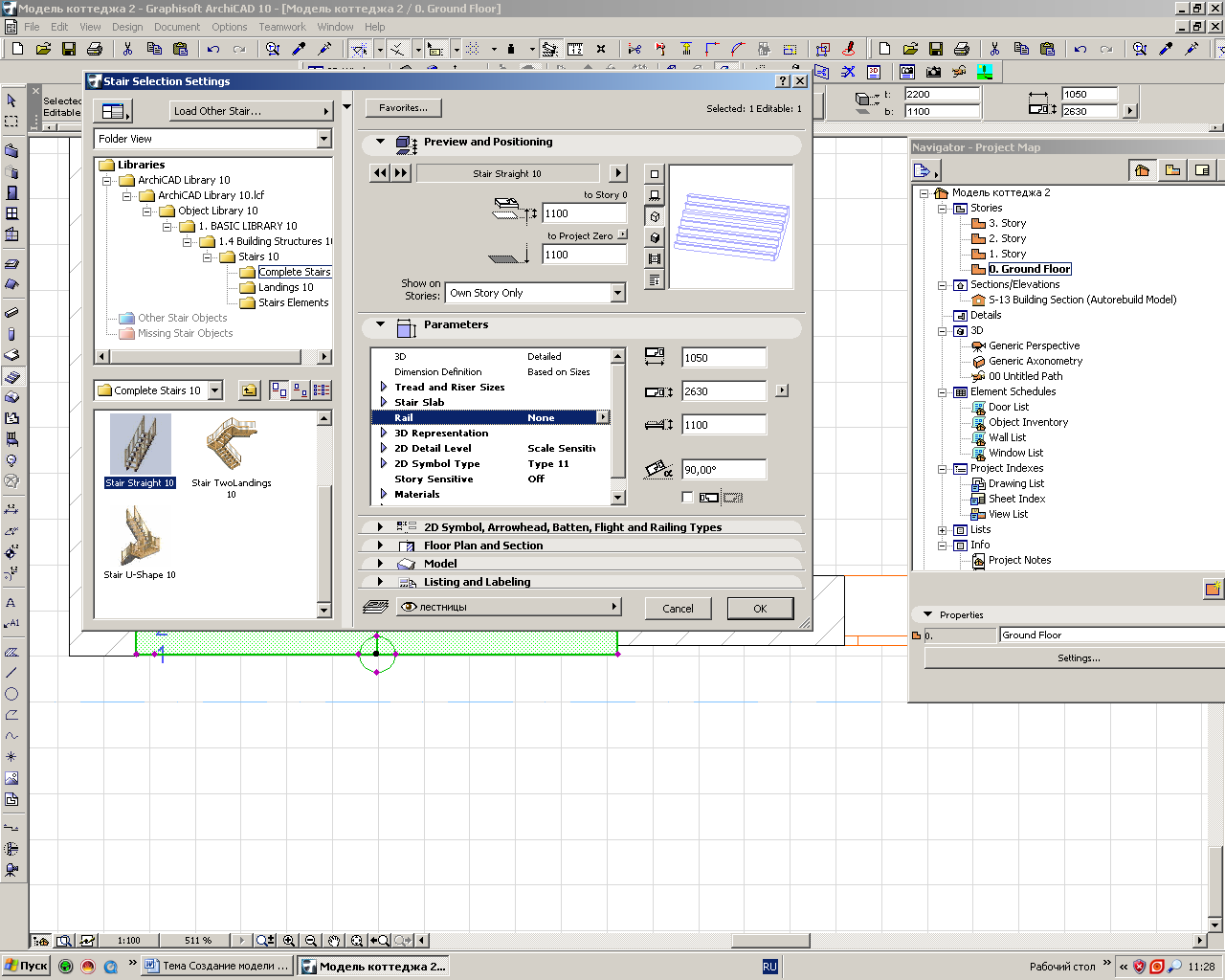

Д войным щелчком мыши выбираем на панели инструментов инструмент Лестница и задаем ее параметры. Они должны быть такими:

Эта лестница не должна иметь перил. Перила удаляются здесь.

Ч исло ступеней лестницы должно равняться 7. Оно устанавливается здесь. Лестницу размещаем в этом месте, используя для уточнения положения инструменты перемещения и вращения.
