2.8. Создание перекрытия 1 этажа

Создадим новый слой перекрытие 1 этажа.

Перекрытие 1 этажа рисуем точно также, как и перекрытие фундамента, но с учетом того, что его высота относительно нулевого уровня должна составлять уже не 2200 мм, а 5200 мм. Кроме того следует учитывать изменение формы стен. Перекрытие рисуем при отключенном режиме привязки к сетке (клавиша S).

Перекрытие 1 этажа служит потолком для 1 этажа и полом для второго.

2.9. Создание в перекрытии 1 этажа отверстия для лестницы

Далее в созданном ранее перекрытии, как и в перекрытии фундамента (см. раздел 2.5), создайте отверстие для лестницы.

Теперь в 3D-виде (при включенном слое стены 1 этажа) модель должна выглядеть так:

2.10. Создание небольших окон на 1 этаже

П омимо больших окон в стенах 1 этажа, необходимо создать небольшое окно в котельной. Настройки параметров окна должны быть такие же, как и в фундаменте (см. раздел 2.6). У этого окна высота относительно нижнего края стены должна быть 500 мм.

Д алее перейдите на уровень 0 этажа и создайте такие же окна в стенах гаража, но высота этих окон относительно нижнего края фундамента должна составлять 1500 мм.

В виде 3D окна должны быть здесь:

2.11. Создание стен 2 этажа

В панели управления слоями создадим новый слой стены 2 этажа.

С помощью значка «глаз» отключим отображение всех слоев, кроме слоя стены 1 этажа.

Д алее выделим рамкой и скопируем стены 1 этажа, кроме стен гаража.

Внимание! Выделение надо выполнять точно так, как это показано ниже на рисунке. Если рамка выделит и стены гаража (стены гаража станут зелеными), то необходимо произвести выделение еще раз, сдвинув рамку чуть вправо относительно стен гаража.

П ерейдем на уровень 2 этажа.

С помощью комбинации клавиш Ctrl+V вставим скопированный фрагмент. Для того чтобы снять рамку после вставки фрагмента, щелкнем на свободном поле документа.

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

В ыделим и перенесем стены 2 этажа на слой стены 2 этажа так, как мы это делали раньше.

2.12. Доработка стены и положения окон 2 этажа

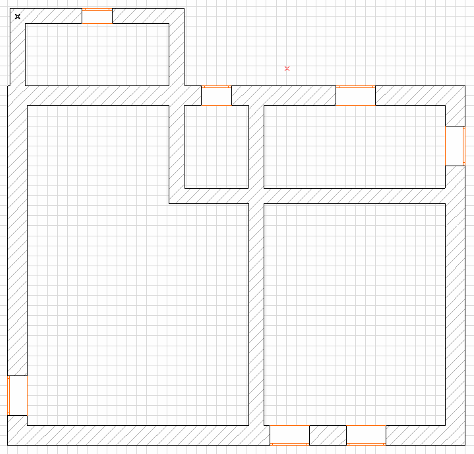

Отключим все слои, кроме слоя стены 2 этажа.

На втором этаже выделим и удалим стены эркера.

Затем с помощью инструмента Стены соединим оставшиеся стены прямой стеной.

Т еперь сблизим два окна на этой стене. Для этого при выделенном окне необходимо щелкнуть по средней опорной точке и, используя инструмент линейного перемещения, передвинуть окно по горизонтали.

средняя опорная точка

Теперь в 3D-виде (при включенных слоях стен и перекрытий) модель должна выглядеть так:

Примерное положение окон

Далее следует удалить ненужную теперь часть перекрытия, нависающую над эркером.

Д ля этого в режиме 2D выделим всё перекрытие, затем еще раз щелкнем по инструменту Перекрытие, укажем мышью на одну из опорных точек удаляемой части перекрытия и в появившейся панели выберем этот режим.

Д алее обрисуем по периметру нависающую часть перекрытия и после того, как контур будет замкнут, выделенная часть автоматически удалится.

Д алее создадим новый слой перекрытие 2 этажа и перенесем выделенное перекрытие на этот слой.

Теперь результат нашей работы должен иметь следующий вид:
