2.3. Создание окон в стенах фундамента

Отключим на некоторое время с помощью значка «глаз» видимость слоя стены 1 этажа и перейдем на уровень этаж 0.

С оздадим небольшие вентиляционные окна в стенах фундамента с помощью соответствующей кнопки на панели инструментов.

Настройки параметров окна должны быть следующие:

Места расположения окон показаны ниже.

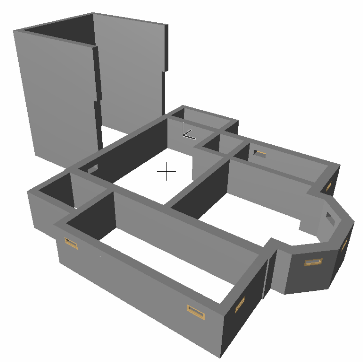

После установки окон и отключении слоя стены 1 этажа модель в 3D-виде должна выглядеть так:

2.4. Создание перекрытия фундамента

Перекрытие фундамента в нашем случае это одновременно и потолок для подвального этажа, ограниченного стенами фундамента, и пол для 1 этажа.

Для его создания введем новый слой перекрытие фундамента.

Н а панели инструментов двойным щелчком выбираем инструмент перекрытие. Создаем перекрытие на высоте 2200 мм на слое перекрытие фундамента. Толщину перекрытия оставляем без изменений.

Отключите привязку к сетке (клавиша S).

П ерекрытие рисуем с помощью этого инструмента, аккуратно обходя периметр стен по их наружным углам. Курсор мыши при этом будет сам как бы привязываться к этим углам.

О собое внимание надо уделить этим местам. Здесь надо работать при увеличенном масштабе изображения, что достигается с помощью вращения ролика мыши.

Т аким же образом, но на высоте 1100 мм создаем перекрытие внутри гаража.

2.5. Создание в перекрытии фундамента отверстия для лестницы

Вырезание отверстий в перекрытиях выполняется в следующем порядке: сначала следует указать курсором нужное перекрытие (оно должно выделиться зеленым цветом), а затем на нем нарисовать еще одно перекрытие, по форме соответствующее отверстию. Для программы такая последовательность действий будет означать то, что нужно именно вырезать отверстие.

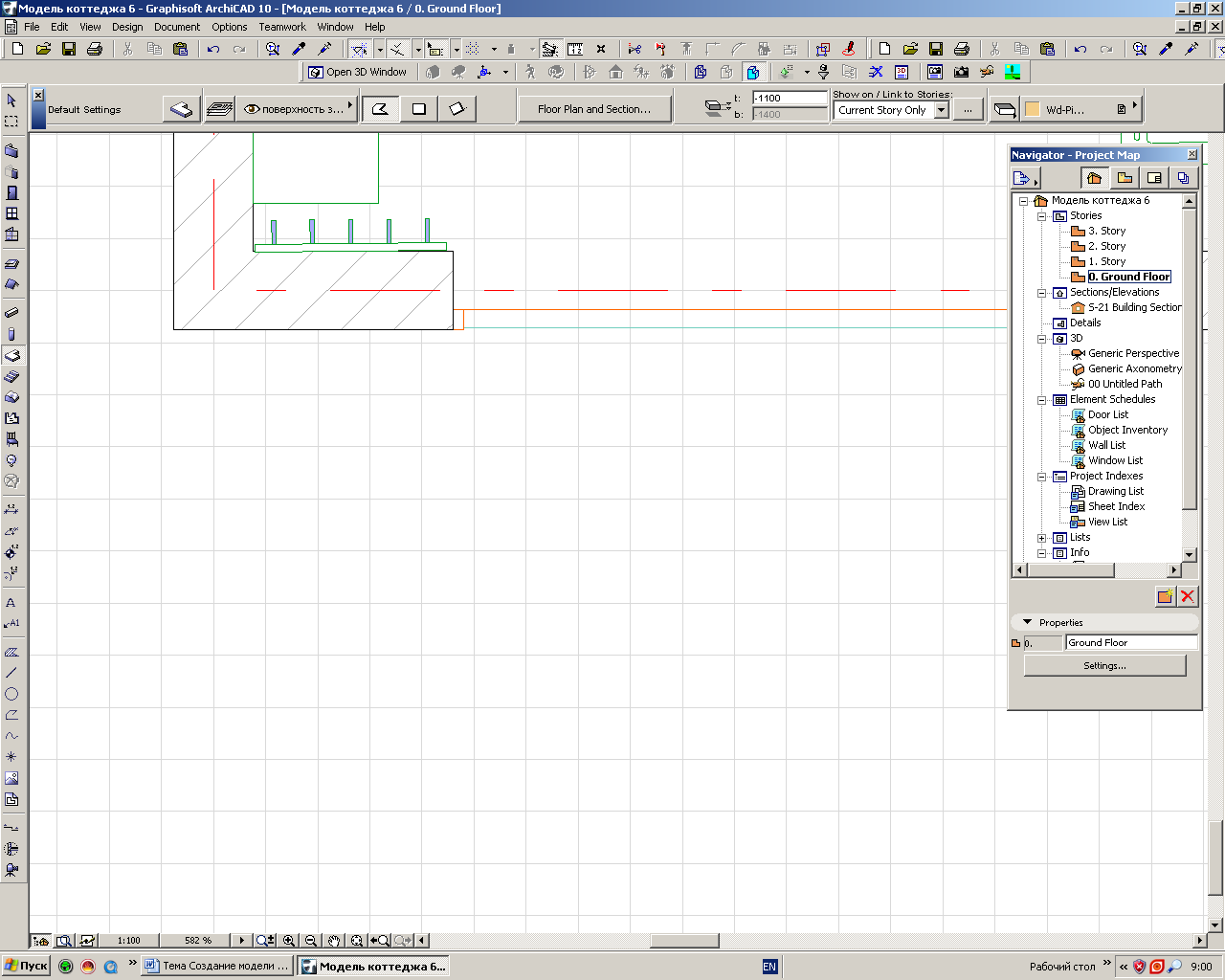

И так, вырезаем в перекрытии отверстие под будущую лестницу. Для этого выделяем перекрытие фундамента, затем щелкаем по кнопке Перекрытие и рисуем прямоугольник на месте выреза в этом режиме и обязательно без привязки к сетке.

Теперь в 3D-виде модель должна

в ыглядеть так:

2.6. Создание окон в стенах 1 этажа

Возвращаемся в 2D-вид (клавиша F2).

Войдем в панель управления слоями (Ctrl+L). Включим слой стены 1 этажа и перейдем на уровень этаж 1.

Создадим окна в стенах 1 этажа. Настройки параметров окон должны быть следующими:

Щ елкнем на черном уголке в строке Tilt-Turn Window Setting (иконка имеет следующий вид: ) и в появившейся панели выберем настройки:

Теперь установим окна в тех местах, которые показаны ниже на рисунке.

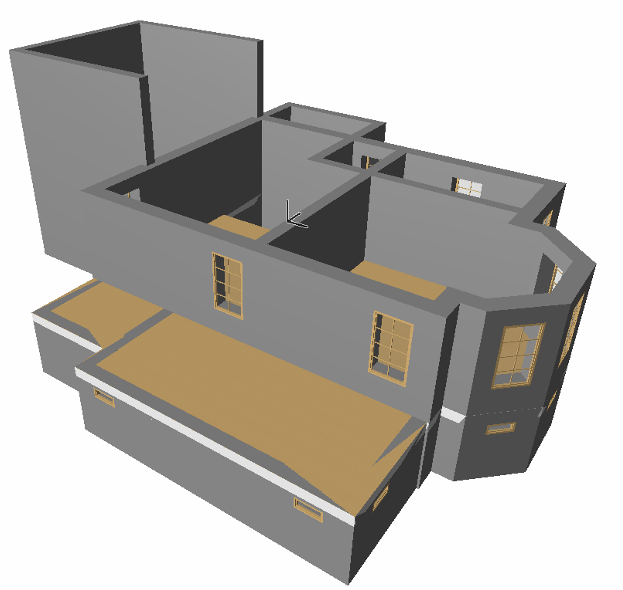

При включенных слоях фундамент, стены 1 этажа и перекрытие фундамента в 3D-виде модель должна выглядеть так:

2 .7. Редактирование стен 1 этажа

На самом деле стены первого этажа должны несколько отличаться от стен фундамента, поэтому произведем их редактирование.

В ыделим и удалим стены 1 этажа, относящиеся к веранде:

Удаленные стены освободили место для веранды. Теперь в 3D-виде модель должна выглядеть так:
