2.34. Создание ландшафта
Для того, чтобы создать "участок земли", на котором размещен коттедж, выполним следующие операции.
С
оздадим
слой ландшафт. На этом слое с помощью
инструмента Перекрытие создадим

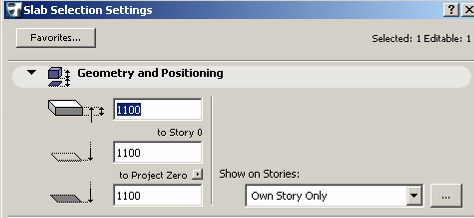

прямоугольник со следующими параметрами:

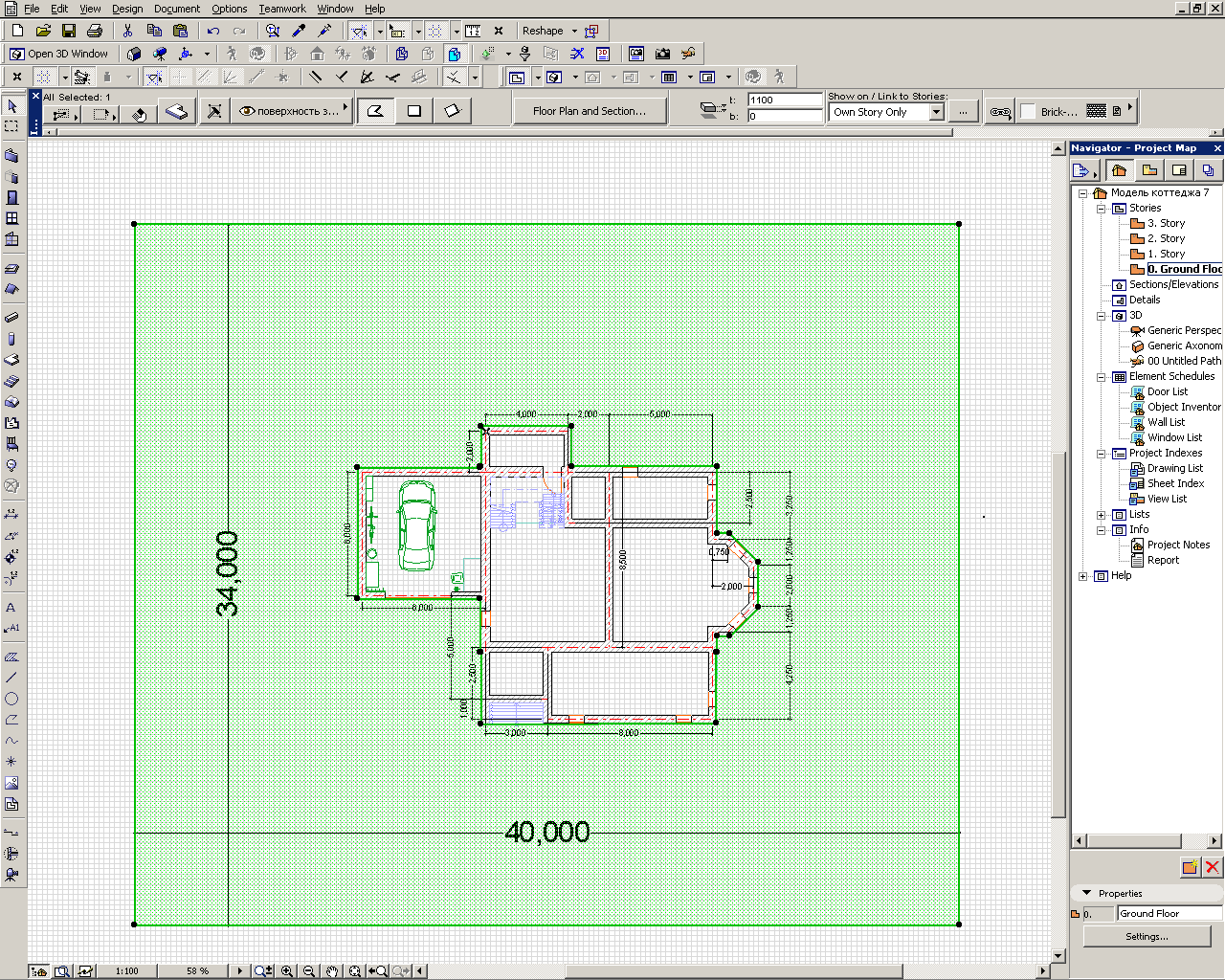

Обратите внимание на то, что внутри перекрытия, играющего роль участка земли, должен быть вырезан фрагмент, ограниченный периметром фундамента коттеджа.

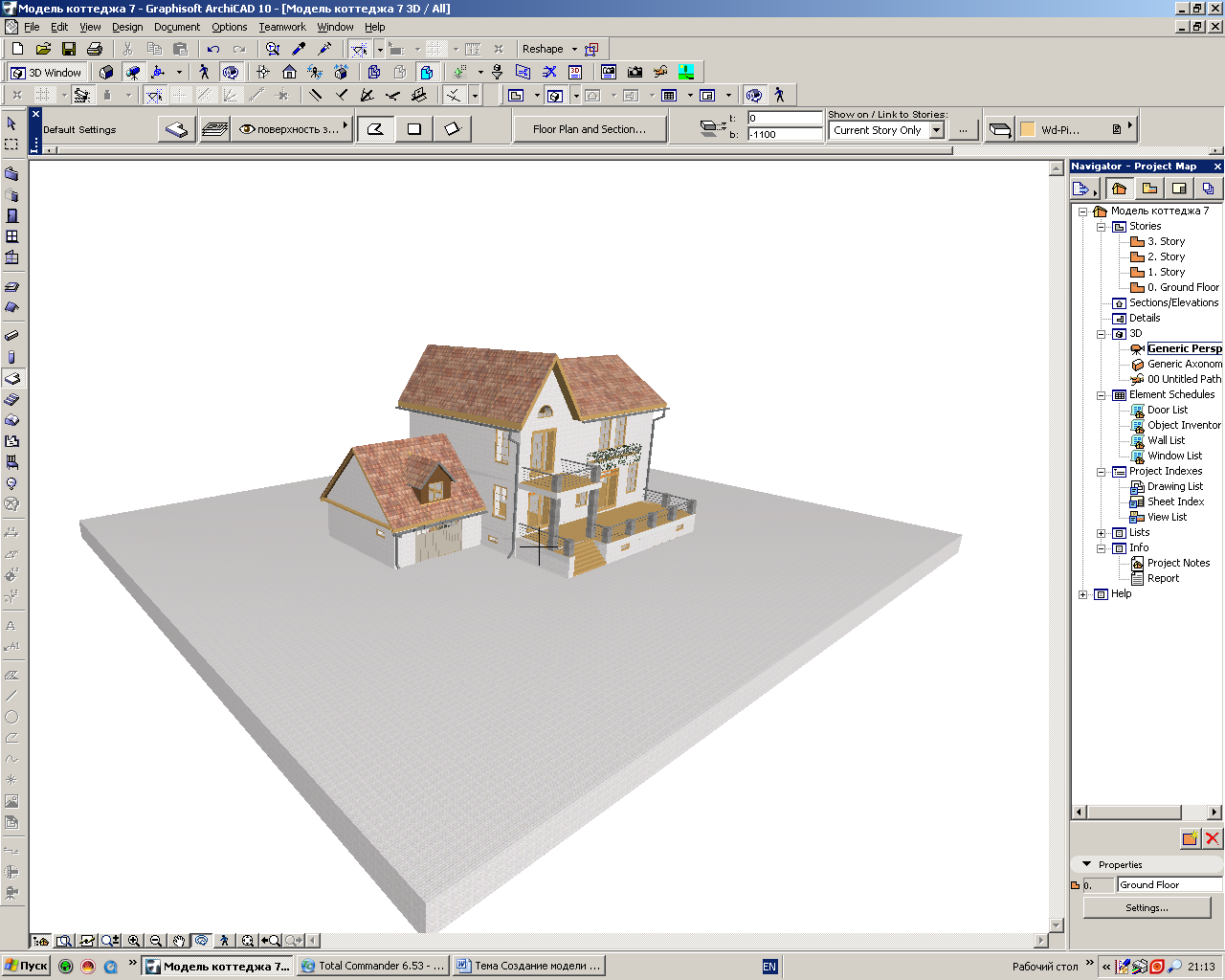

3-D модель с ландшафтом должна выглядеть так:
Элементы ландшафта, такие как растения, забор, бассейн, игровая площадка и др., вы можете создать самостоятельно. Также самостоятельно можно создать интерьер в помещениях коттеджа.
Глава 3. Создание 3d-разрезов
3.1. Инструменты для создания 3d-разрезов
С помощью 3D-разрезов можно показать внутреннее устройство коттеджа.
Для создания разреза необходимо использовать панель 3D-визуализации, которая вызывается с помощью команд Windows (Окно) – Toolsbars Windows (Панели инструментов) – 3D Visualization (3D-визуализация).
В результате появляется панель инструментов, на которой следует щелкнуть по этой кнопке:
Это приводит к открытию следующего окна:
3.2. Выполнение 3D-разреза
На одной из 3-х проекций следует провести прямую линию по месту разреза, например, здесь,
а затем щелкнуть мышью с той стороны линии, за которой изображение должно быть удалено.
О
тображение
результата съемки производится при
щелчке по этой кнопке:

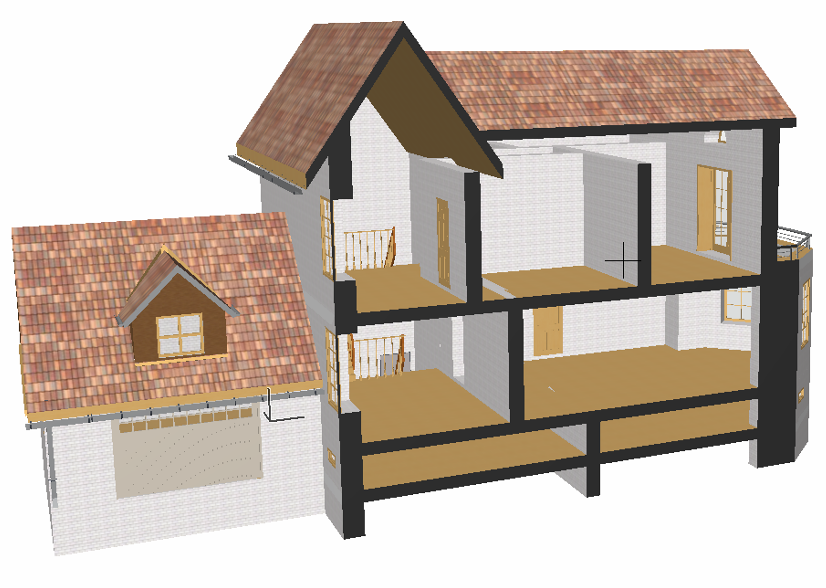

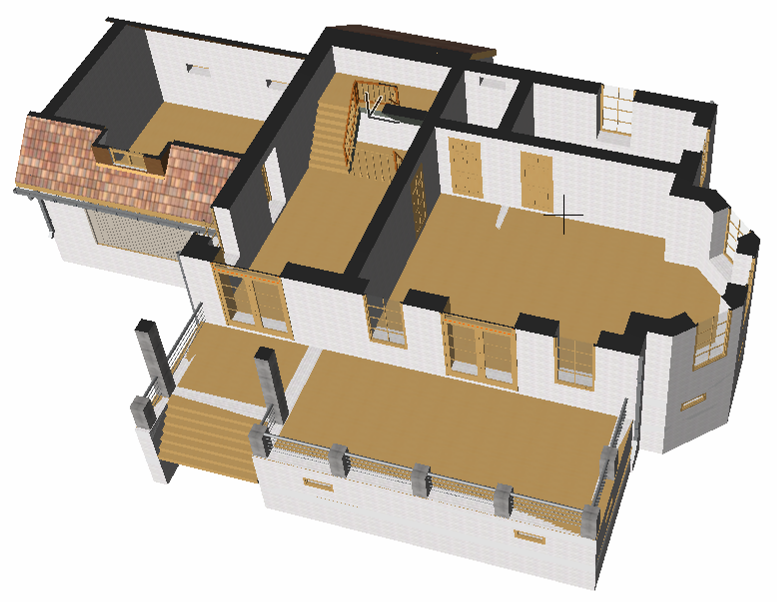

Ниже показаны результаты вертикального и горизонтального разрезов.
3.3. Отмена 3D-разреза
Д
ля
отмены разреза достаточно отжать эту
кнопку.
Чтобы удалить сделанный разрез достаточно вновь открыть окно создания планов 3-D разрезов щелчком по этой кнопке.
Глава 4. Визуализация проекта
4.1. Открытие панели визуализации
Визуализация позволяет создавать фотореалистичное изображение проектируемого здания на основе текущей 3D-проекции с учетом визуальных свойств материалов, освещенности и атмосферных эффектов.
Для визуализации проекта и сохранения снимка в файл (например, для его использования в презентации) служат кнопки, расположенные на панели 3D-визуализации:
Команды для вызова этой панели указаны в разделе 3.1.
4.2. Выполнение визуализации и создание слайда
Р
акурс
съемки выбираем в 3D-виде
с помощью инструмента орбита. Затем
следует щелкнуть по этой кнопке
и в результате будет создан слайд с
параметрами визуализации, установленными
по умолчанию.
Н
астройка
параметров визуализации выполняется
в панели, вызываемой щелчком по этой
кнопке:

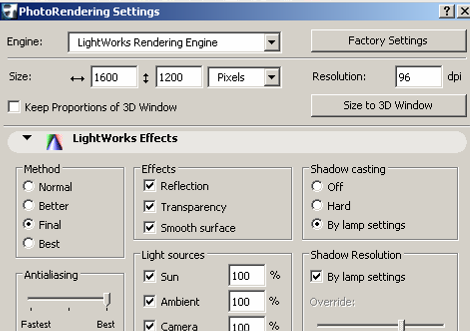

В окне настроек параметров визуализации можно, в частности, изменить
разрешение,
размер слайда,
и некоторые другие параметры.
Если изображение будет выводиться на печать (например, для дальнейшего размещения на планшете или на баннере), то к выбору этих параметров следует отнестись внимательно. Разрешение должно быть увеличено до 150-300 dpi, а размер слайда – в зависимости от размеров изображения на планшете или баннере. Чем больше размер слайда, тем больше количество пикселей и выше качество изображения.
Результат визуализации может быть таким:
Создание слайда производится непосредственно после выполнения процесса визуализации путем сохранения визуализированного изображения в файл в растровом формате.

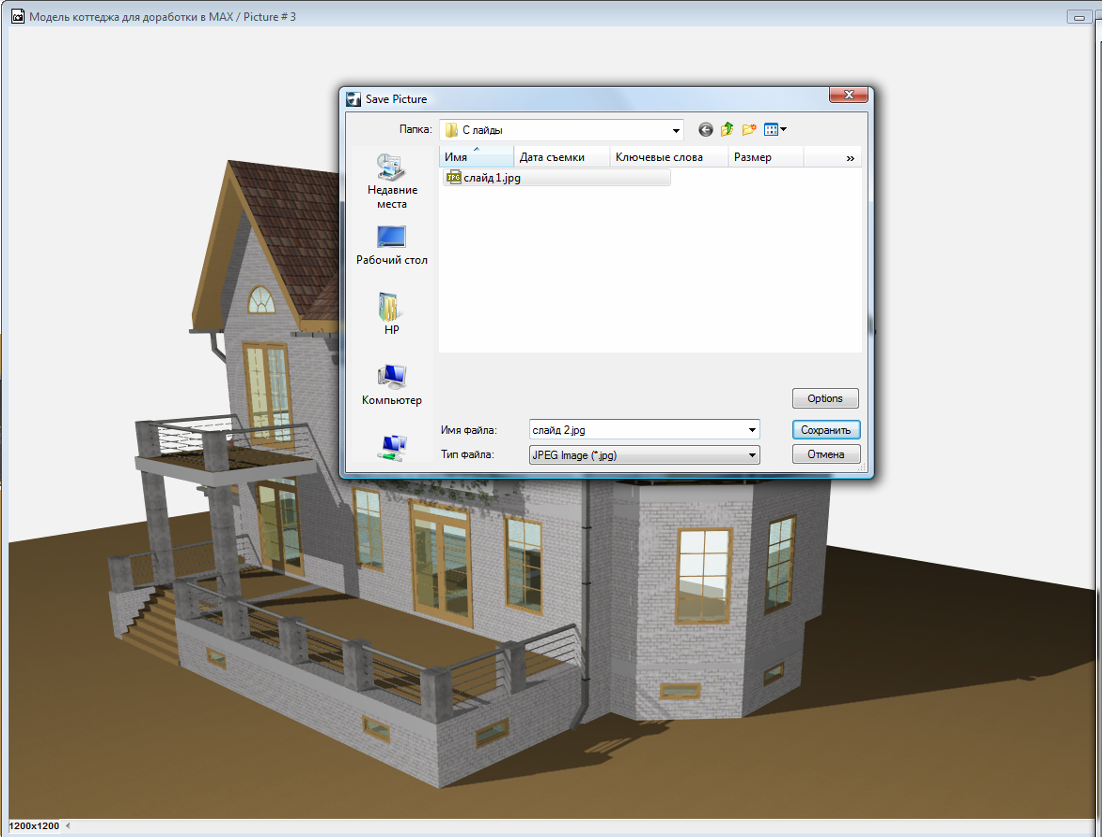

Сохранение выполняется с помощью команд File (Файл) - Save Ass…(Сохранить как...). Далее указывается путь к папке, где будет размещен слайд, его имя и формат файла. Обычно, для экономии места на диске, применяется формат JPEG, но для особенно ответственных случаев следует использовать формат TIFF. В последнем случае файл будет «весить» на порядок больше, но качество изображения будет максимальным.
1 Размер стандартного кирпича 250х120х65 мм.
