Оборудование

В ЛЦ массового и крупносерийного производства трудоемкость изготовления стержней составляет 30-40% общей трудоемкости получения отливок, поэтому рекомендуется применять максимально механизированное и автоматизированное оборудование.

При изготовлении стержней в горячей оснастке массой до 10 кг применяют пескодувные полуавтоматы 4554Б2, 4701А, 23221А, РО-15, РО-65 и др., для изготовления стержней массой 16-100 кг пескодувные полуавтоматы 4705А, 4720М, 23227В, В150 и др.

При серийном, мелкосерийном и единичном производствах применяют оборудование пригодное для изготовления широкой номенклатуры стержней.

Для изготовления ХТС рекомендуют смесители 4727, 4732 и др.

Для изготовления ЖСС рекомендуются установки 19413, 19114М и др.

Вспомогательное оборудование стержневых отделений

При расчете требуемого числа стержневого оборудования учитывают коэффициент неравномерности производства стержней.

Для расчета потребного количества сушил стержни распределяют по сушилам с учетом времени и температурного режима сушки, и принятого типоразмера сушила.

Для конвейерных сушил:

, слайд 16

Для камерных сушил:

, слайд 17

где	S – площадь плит на годовую программу, м2;
	t – время цикла сушки, ч;
	l – расстояние между этажерами, м;
	n – число полок на этажере, шт;
	F – площадь одной полки этажерки, м2;
	Ф'д - годовой действительный фонд времени работы сушила, ч;
	Hк – длина конвейера в зоне сушила, м;
	η – коэффициент заполнения объема сушил;
	Vст – годовой объем стержней с учетом брака отливок и поломки стержней, м3
	Vc - объем сушил, м3.

Рекомендуется устанавливать сушила одного типа, что позволит создать более планировку.

Подъемно-транспортное оборудование

Слайд 18

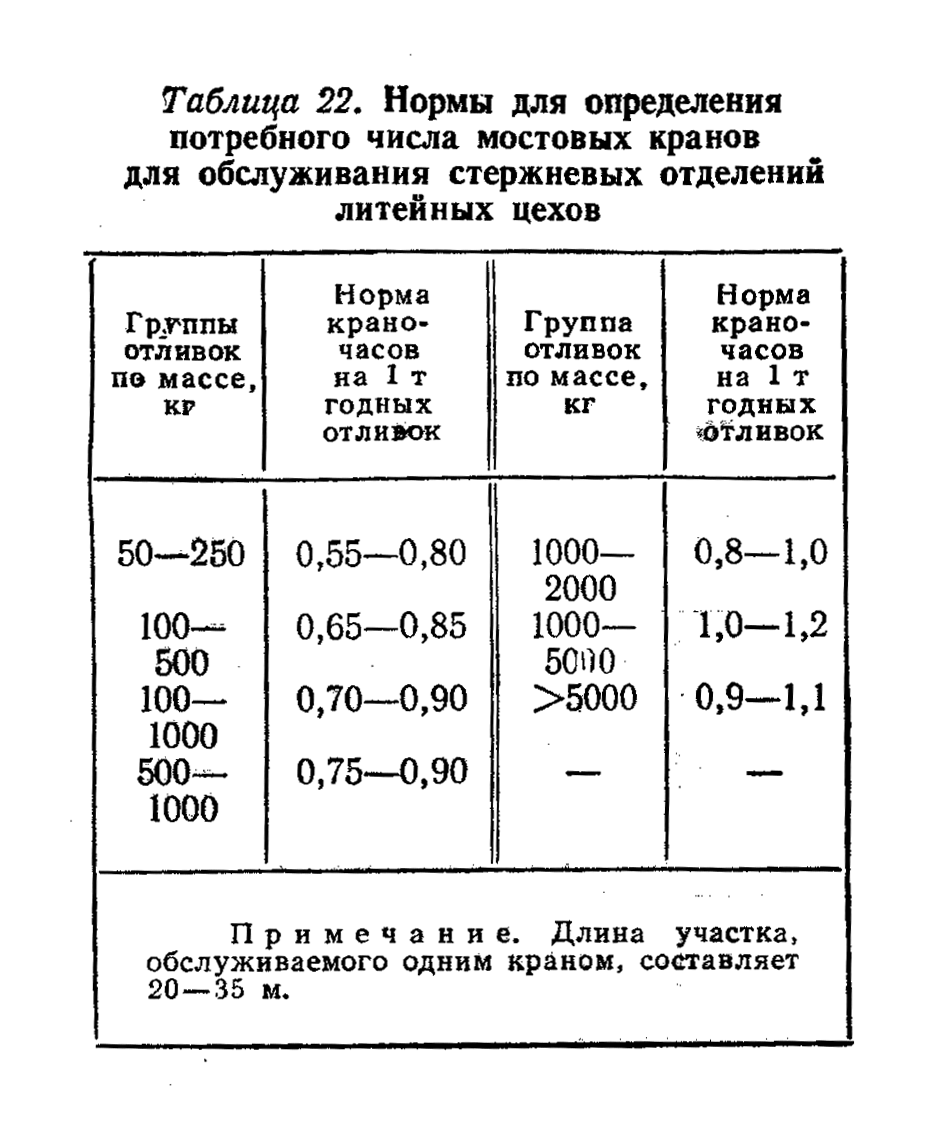

Для межоперационной транспортировки стержней, стержневых ящиков и др. грузов в стержневых отделениях, а так же для передачи готовых стержней из стержневого в формовочное отделение применяют ленточные, роликовые подвесные грузонесущие и толкающие конвейеры, мостовые краны и др. подъемно транспортное оборудование. В 2-х этажных цехах для подачи стержней с 1-го на 2-ой этаж применяют грузоподъемные лифты. Грузоподъемность кранов рекомендуется принимать 5-10 т. их количество рассчитывают по нормам (табл. 22 стр. Кнорре). Необходимое другое ПТУ определяется при компоновке всего отделения.

Расчет площадей стержневого отделения

Величина площади стержневого отделения зависит от серийности производства, габаритов стержней и установленного оборудования. В ЛЦ массового и крупносерийного производств с использованием автоматических и механизированных линий изготовления стержней площади отделений составляют 50-100% от площади формовочного отделения.

В цехах с высокой механизацией площадь стержневого отделения определяется планировкой оборудования, рабочих мест, установленного транспорта, складских помещений, проездов и проходов. Ритмичная работа стержневого отделения по изготовлению и выдаче готовой продукции обеспечивается суточным запасом оснастки и готовых стержней. Поэтому при проектировании необходимо предусмотреть площади для хранения стержневых ящиков и стержней в течении суток.

слайд 19

где	S – площадь для суточного хранения стержневых ящиков, м2;
	T1 – суточное количество стержневых ящиков, шт.;
	Ф – площадь, занимаемая самым большим ящиком, м2;
	k1 – коэффициент усреднения размеров ящика;
	k2 – коэффициент серийности литья;
	k3 – коэффициент повторяемости стержня на программу;
	П – этажность хранения стержневых ящиков.

Значения коэффициентов для различного развеса в мелкосерийном и единичном производствах приведены в таблице.

Таблица С.1. слайд 20

параметры	Масса стержней, кг
	До 16	16-40	40-100	100-300	300-700	700-1700	Более 1700
Ф	0,3	0,42	0,8	0,63	1,0	1,82	6,25
k1	0,6	0,6	0,7	0,7	0,8	0,7	0,7
k2	0,7	0,7	0,7	0,7	0,85	0,85	0,85
k3	0,9	0,9	0,9	0,9	0,9	0,9	0,9
П	5,0	4,0	3,0	3,0	1,0	1,0	1,0

Общая площадь с учетом проходов слайд 21

где	f – коэффициент, учитывающий проходы (для ст. ящиков да 100 дм3 f=2, от 100 до 700 дм3 f=1,5)2;

Полезная площадь для хранения суточного запаса стержней:

слайд 22

где	Sст – полезная площадь для суточного хранения стержней, м2;
	T2 – суточное количество стержней, шт.;
	Ф – площадь, занимаемая самым большим ящиком, м2;
	k1 – коэффициент усреднения стержней;
	П – этажность хранения стержней.

Таблица С.2. слайд 23

параметры	Масса стержней, кг
	До 16	16-40	40-100	100-300	300-700	700-1700	Более 1700
Ф	0,2	0,3	0,35	0,48	0,8	1,56	5,05
k1	0,6	0,6	0,7	0,7	0,7	0,7	0,7
П	5,0	4,0	3,0	3,0	2,0	2,0	1,0

Суммарная площадь с учетом проходов:

слайд 24

где	fст – коэффициент, учитывающий проходы, обычно равен 1,4;

Площади складов хранения стержневых ящиков и сухих стержней должны обслуживаться ПТУ.
