Методичні вказівки до виконання завдання № 2:
Площа пласкої фігури відноситься до масоцентрувальних характеристик фігури. Туди ж відносяться координати центру маси, осьовий момент інерції та відцентровий момент інерції. Активізується команда на Компактній панелі кнопкою Измерения.
Приклад:
Для розрахунку МЦХ:
активуйте на панелі Измерения команду Расчёт МЦХ плоских фігур (мал. 6),

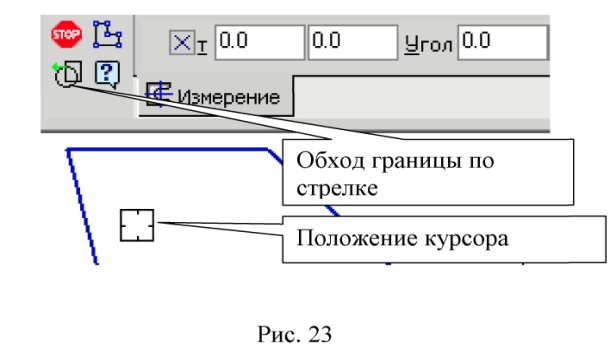

виберіть команду Обход границы по стрелке (мал. 7), і клацніть лівою кнопкою миші усередині замкнутого контура;
у властивостях об'єкту вкажіть Тіло.

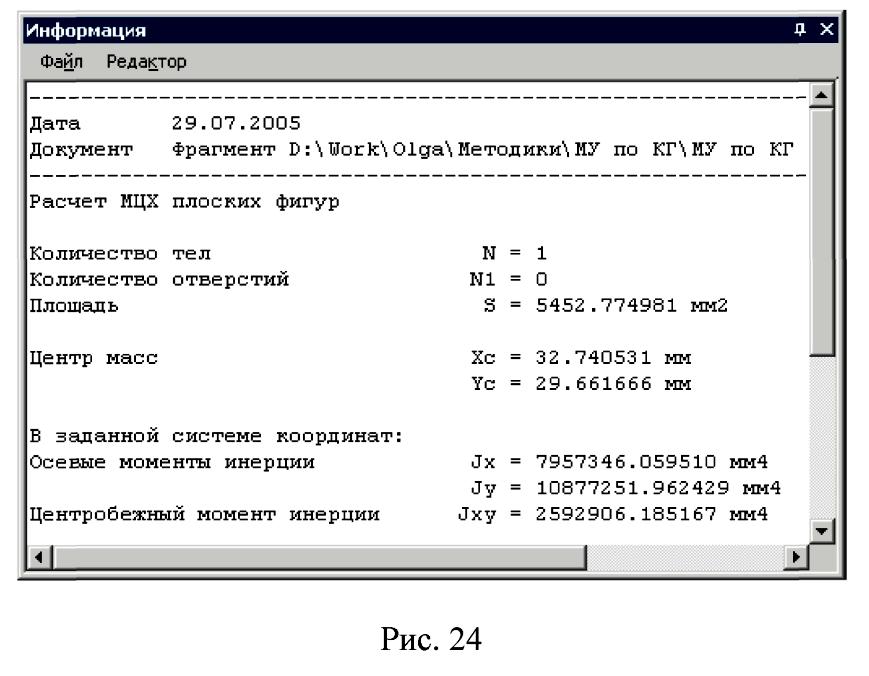

Повинна буди отримана інформація (мал. 8).
Лабораторна робота № 3
Тема: Створення кола. Виконання штрихування.
Обсяг годин 2
Мета: навчитися будувати коло із осьовими лініями та наносити штрихування
Хід роботи:
1. Побудуйте стилем лінії “Основная” коло 32 по заданих координатах центру кола (40, 10) без центрових ліній.
2. Нанесіть осьові лінії на побудоване коло.
3. Виконайте скруглення кутів із радіусами R =10 і R=6.
4. Виконайте штрихування з параметрами: крок штрихування 5 мм, нахил 45.
Методичні вказівки до виконання завдання № 1:
А)
Відкрийте креслення, що було виконане
в практичній роботі № 2. На панелі
Геометрия
активізуйте команду Окружность
.
Параметри кола при його створенні і редагуванні відображаються в окремих полях Строки параметров: два поля координат центру кола X і У , координати крапки, що належить колу, значення радіусу кола, поле стилю лінії (мал. 1).
Мал. 1. Рядок параметрів при створенні кола.
Стиль лінії для кола повинен бути “Основной”. Виберіть кнопку “Окружность без осей”. На панелі властивостей, активне поле радіусу кола, тому на клавіатурі наберіть “16” і натисніть клавішу [Enter]. Введіть координати центру кола (40, 10) з клавіатури і натисніть [Enter]. Коло побудоване.
Б) вихідні дані для розв’язання завдання:
варіант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Х |
40 |
42 |
38 |
39 |
41 |
40 |
39 |
38 |
42 |
42 |
Y |
10 |
12 |
12 |
8 |
11 |
13 |
13 |
11 |
9 |
10 |
R |
16 |
13 |
15 |
17 |
18 |
14 |
19 |
16 |
17 |
15 |
Методичні вказівки до виконання завдання № 2:
Для
нанесення осьових ліній на панелі
Обозначения
,
активізуйте команду Обозначение
центра (мал.
2).
Мал. 2. Функції панелі “Обозначение”

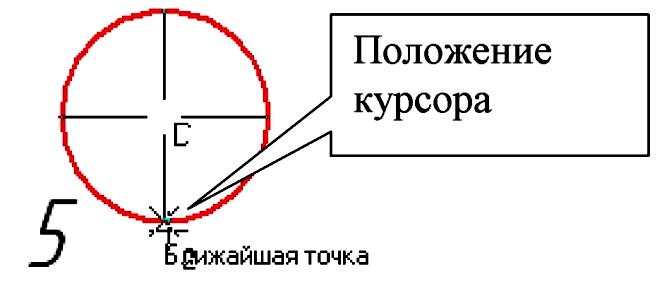

Клацніть курсором на колі. Додайте осьовим лініям вертикальне положення до появи напису Ближайшая точка, перервіть команду натиснувши на цю крапку (мал. 3).
Мал. 3. Нанесення осьових ліній. Методичні вказівкидо виконання завдання № 3:
Для
виконання радіусів скруглення на панелі
Геометрия
натисніть
кнопку
Скругление
(мал. 4).

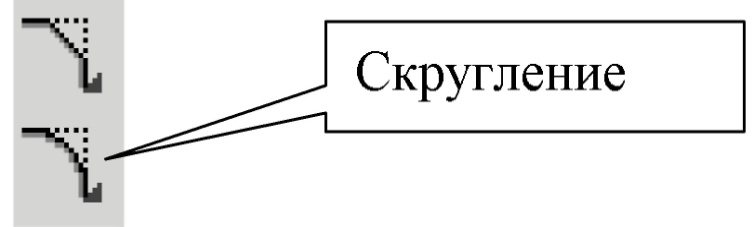

Мал. 4. Функція “Скругление” на панели “Геометрия”

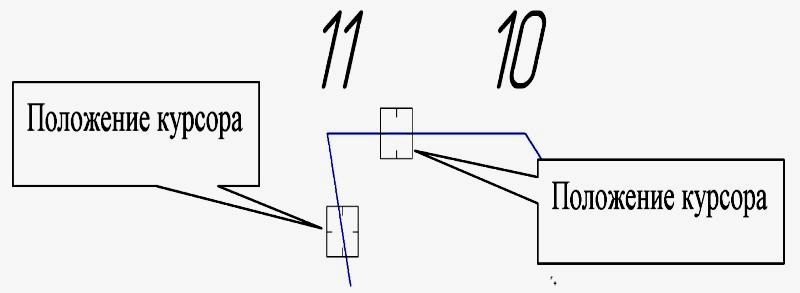

У полі значення радіусу наберіть значення “10”, курсором вкажіть послідовно відрізки 1 - 11 і 10 –11 (мал. 5). Скруглення виконане.
