5. Завдання до лабораторних робіт Лабораторна робота №1
Тема: Панелі інструментів та їх основні функції
Обсяг годин 2
Мета: познайомитися із системою КОМПАС, основними її функціями
Хід роботи:
Запустіть систему КОМПАС-ГРАФІК та вивчить її інтерфейс.
Накресліть відрізок АВ по заданих координатах.
Побудуйте відрізок CD та змініть його стиль лінії.
Від кінця відрізка СD проведіть відрізок перпендикулярний до відрізку АВ стилем “Тонкая линия”.
Змініть стиль лінії відрізка АВ.
Змініть стиль ліній декількох відрізків на інший.
Проставте лінійний розмір відрізків.
Видаліть, а потім відновіть об’єкт.
Методичні вказівки до виконання завдання №1:
Система Компас-Графік V8 призначена для автоматизації конструкторських робіт в різних галузях діяльності. У системі створюються наступні типи документів:
Графічні документи
Креслення. Креслення містить графічне зображення виробу, основний напис, рамку. Додаткові об'єкти оформлення знак невказаної шорсткості, технічні вимоги і т.д. Розширення cdw. |
|
Фрагмент - допоміжний тип графічного документа. Фрагмент відрізняється від креслення відсутністю рамки, основного напису і інших об'єктів оформлення документа. Розширення frw |
|
Текстові документи |
|
Специфікація – документ, що містить інформацію про склад збірки, надану у вигляді таблиці. Специфікація оформляється рамкою і основним написом. Розширення spw. |
|
Текстовий документ – документ, що містить переважно текстову інформацію. Розширення kdw |
|
Запустити Компас-Графік можна будь-яким відомим способом. Система розміщується: С:\ Program Files\ Kompas v 8\. Ярлик системи має вигляд: |
|

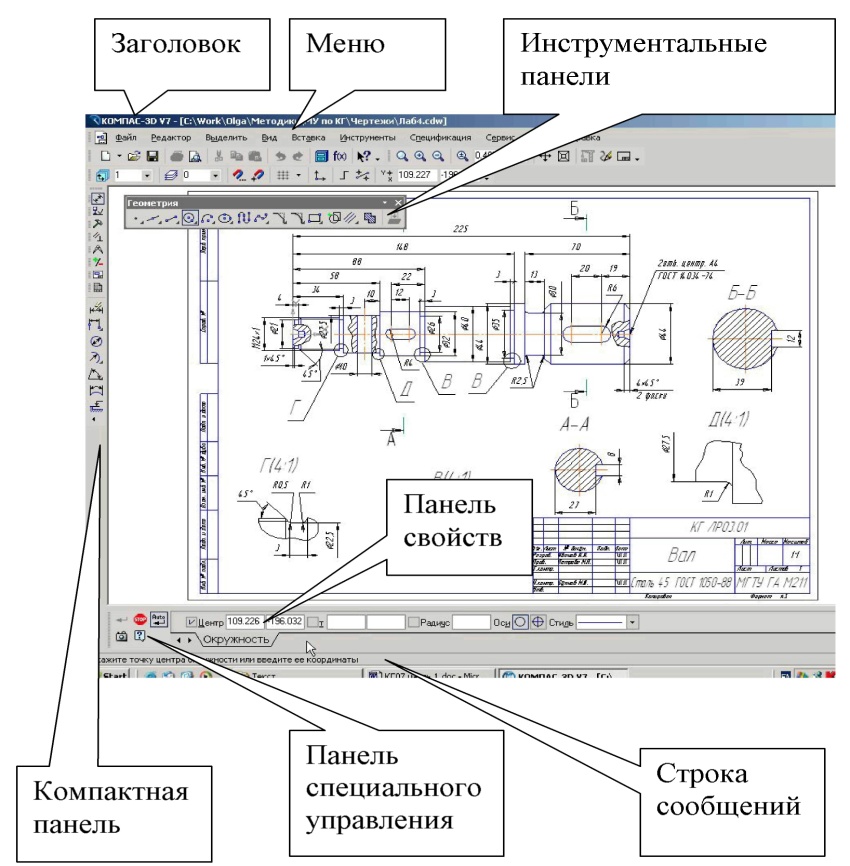

Після запуску Компас-Графік з’являється Головне вікно системи:
Мал. 1. Головне вікно системи Компас-Графік
Назва |
Опис |
Головне меню |
Служить для виклику команд системи. Містить назви сторінок меню (мал. 1) |
Інструментальні панелі |
Містять кнопки виклику команд системи (мал. 1, 2) |

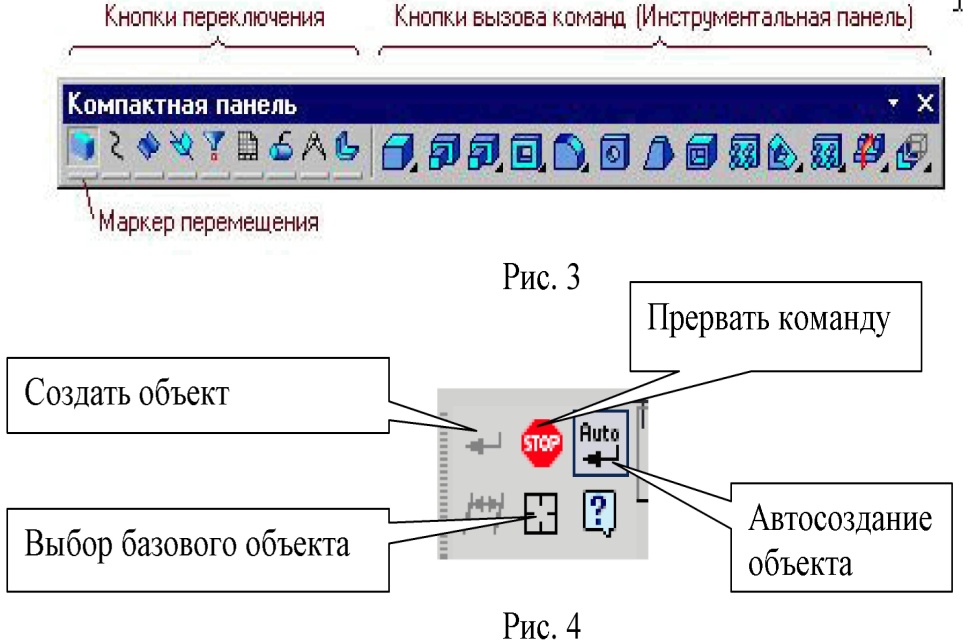

Компактна панель |
Містить декілька інструментальних панелей і кнопки перемикання між ними (мал. 1,2) |
Панель властивостей |
Служить для настройки об'єкту при його створенні або редагуванні (мал. 1) |
Рядок повідомлень |
Містить повідомлення системи, що відносяться до поточної команди або елементу робочого вікна, на який указує курсор (мал. 2) |
Панель спеціального управління |
Містить кнопки, за допомогою яких виконуються спеціальні дії, такі як Створити об'єкт, Вибір базового об'єкту, Автостворення об'єкту і т.д. (мал. 1, 3) |
Дерево побудови |
Відображає порядок створення моделі (креслення) і зв'язку між її елементами |
Через команду “Файл” Головного меню можна створити фрагмент командою “Створити”. В діалозі, що з'явиться на екрані, на вкладці “Нові документи” виберіть варіант “Фрагмент”.
Команди включення і відключення елементів екрану розташовані в меню “Вид””Панелі інструментів”.
Компас-Графік надає широкий набір засобів для зсуву зображення у вікні і зміни масштабу. Але необхідно розуміти, що зміна масштабу відображення не впливає на реальні розміри об'єктів.
|
Збільшити масштаб |
за умовчанням коефіцієнт зміни масштабу рівний 1,2 |
|
|
Зменшити масштаб |
||
|
Збільшити масштаб рамкою |
Збільшення масштабу довільної ділянки зображення |
|
|
Пріблізіть/отдаліть |
Плавна зміна масштабу. |
|
|
Показати все |
Відображення документа цілком. |
|
|
Зсунути |
Зсув зображення. |
|
|
Відновити зображення |
Відновлення зображення |
|
