18 Особенности движения газов в печах.
Существует несколько разновидностей движения газов в рабочих камерах печей: канальное, струйное, фильтрационное,
Канальное движение в рабочем пространстве имеет место в печах с вытянутым рабочим пространством, когда скорости газов в различных точках его сечения направлены одинаково. В рабочем пространстве современных печей этот вид движения встречается редко.
Струйное движение в камере. Возможно два случая: струя успевает заполнить сечение камеры и струя не успевает запол-нить сечение камеры. Для рабочего пространства печей чаще всего характерен второй случай.
В начале камеры струя развивается аналогично свободной струе и также вовлекает в движение окружающую среду. Но т.к. стенки камеры препятствуют свободному притоку газа из атмосферы, в районе корня струи создается разрежение (как и во входной части эжектора)
Перед выходом из камеры движение примерно такое же как и при ударе струи в тупик с той только разницей, что часть газа покидает камеру.
По закону сохранения массы из камеры уходит столько газа, сколько входит через сопло, поэтому часть газа, которая захватывается в корне струи, поворачивается и движется по торцевой стенке. Поскольку в районе тупика давление повышенное, а в корне струи пониженное, у продольных стен образуется поток, движущийся в направлении, обратном направлению струи.
В камерах со струйным движением давление изменяется и вдоль камеры и в поперечных сечениях самое низкое давление наблюдается на оси струи в области входа в камеру, самое высокое давление -на выходе из камеры. В начале камеры разница давлений у периферии и на оси больше, чем в конце,

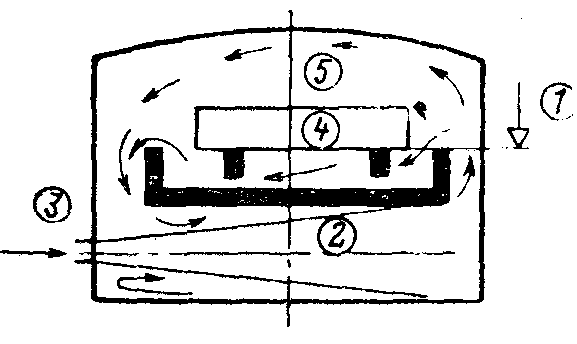

В ряде случаев движения газа в камере (по М. А. Глинкову) удобно выделить ядро постоянной массы - часть струи, в сечениях которой расход равен начальному и циркуляционные зоны, отражающие замкнутые контуры, в которых вращается газ. Иногда, например, в сушках необходимо создать равномерность температур в рабочем пространстве и это достигается за счет усиления рециркуляции продуктов сгорания (рис. 23).
Рис.23 Рециркуляция газов в рабочем
пространстве печи
В высокотемпературных печах рециркуляцию создают путем инжектирования газов струями, выходящими из форсунок или горелок.
Фильтрационное движение наблюдается в так называемых слоевых или шахтных печах.
При увеличении скорости фильтрующих газов до известного предела плотный слой начинает терять свою устойчивость. При этом наиболее мелкие составляющие материалы слоя начинают выбрасываться (выдуваться) из слоя. Предел устойчивости слоя может быть найден на основании следующих соображений.
В момент отрыва частицы необходимая сила F должна

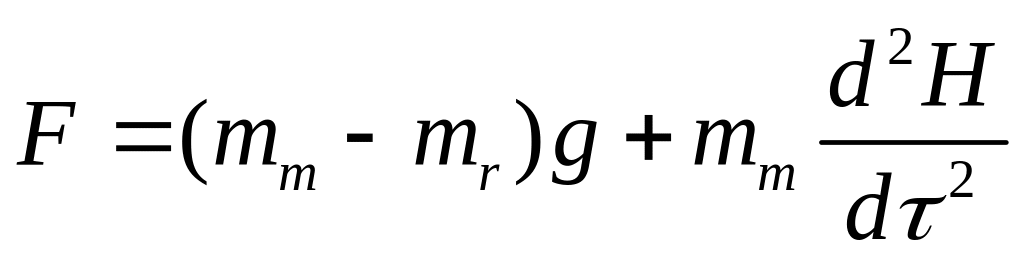

равняться сумме относительного веса и силы инерции частицы, т.е.
,
(109)
где тт и тr - соответственно массы частицы материала и газа в
объеме частицы, кг;

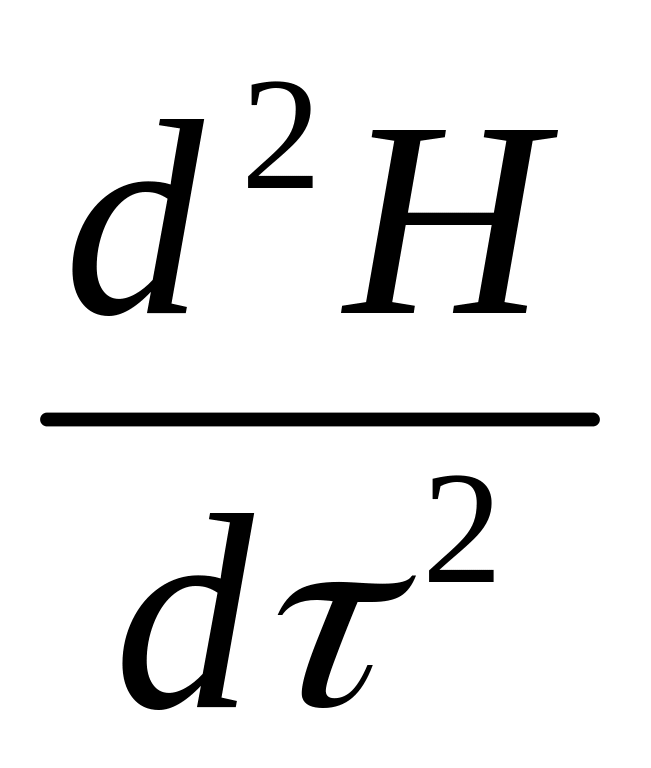

dH - элементарное перемещение частицы за время dτ.

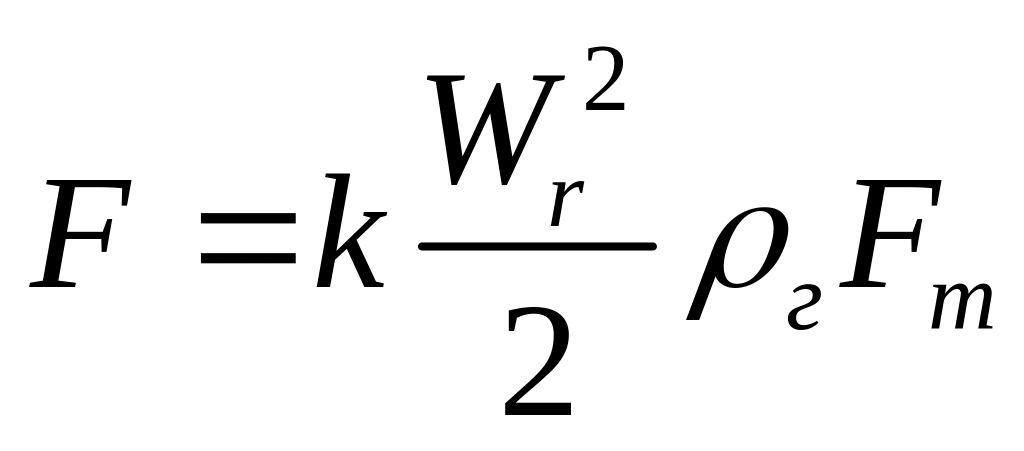

Сила сопротивления частицы будет равна
,
(110)
где Fт -сечение частицы, м2 .

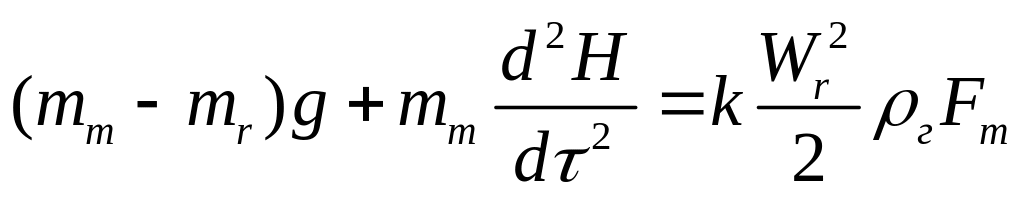

Приравнивая эти два последних выражения
=0 для устойчивости,
тогда получим уравнение для предельно

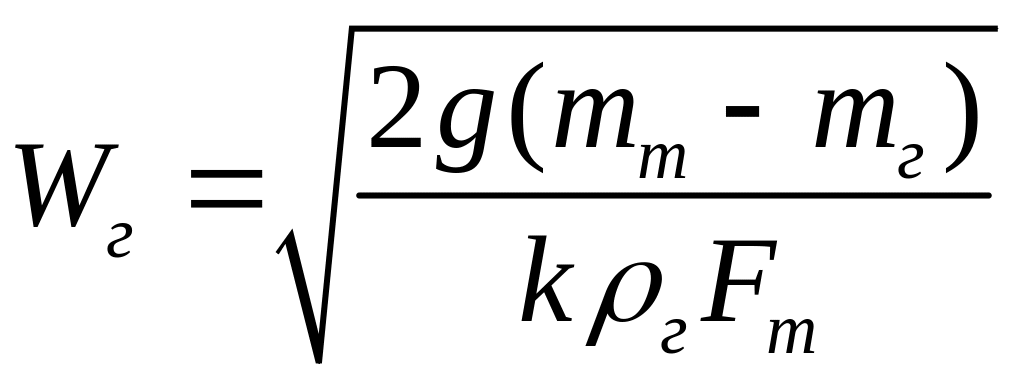

-допустимой скорости газа в слое:
(111)
При увеличении скорости газов в слое сверх предельной наступает состояние, при котором все частицы слоя теряют устойчивость, расстояние между частицами увеличивается, слой в целом увеличивается в объеме, а частицы в нем энергично перемещаются по некоторым своим свойствам, такой слой напоминает жидкость, перемешиваемую продуваемым газом. Отсюда и возникло название такого состояния слоя - псевдоожижен-ный или "кипящий" слой. При дальнейшем увеличении скорости все частицы слоя переходят во взвешенное состояние, и движение газов будет происходить по законам движения двухфазной среды. Движение частиц осуществляется в режиме пневмо-транспорта. Кипящий слой является промежуточным, т.к при дальнейшем увеличении наступает момент, при котором сила любого сопротивления становится больше силы веса и псевдоожиженный слой переходит в режим пневмотранспорта.
