Министерство образования и науки Украины

Одесская государственная академия строительства и архитектуры

Кафедра технологии строительного производства

Расчетно-графическая работа

на тему:

«Реконструкция та возобновление фасада »

Выполнил: ст. гр. ПГС-512

Дерезенко А.А

Проверила: Галушко В.А.

Одесса 2014

1. Задание

Архитектурно-планировочное решение жилого дома приняты исходя из градостроительных особенностей и современных тенденций в проектировании жилых и общественных зданий.

Мясо- молочный корпус с размерами в плане 41,6 х 19,4м

Данная технологическая карта разработана на реконструкцию фасада здания. Причиной послужило появления трещин в наружном слое штукатурке с шириной раскрытия до 2-3 мм.

2. Область применения

Технологическая карта разработана на реконструкцию фасадной системы "Краспан" с облицовкой панелями из оцинкованной загрунтованной стали.

3. Подсчет объемов работ

Рабочая площадь отделки фасада составляет 665.36 м².

4. Технология демонтажных работ

4.1 Установка и розборка лесов

Леса строительные рамные — один из самых экономичных и популярных видов каркасных вспомогательных конструкций, которые предназначены для выполнения различных строительно-монтажных и ремонтных работ на значительной высоте. Основное назначение строительных лесов — обеспечение безопасного размещения рабочих и строительного материала при выполнении кладочных (в малоэтажном строительстве), отделочных, стекольных и других видов работ. Их также применяются для возведения временных объектов торгового, спортивного или развлекательного назначения.

Порядок сборки рамных строительных лесов

1.Как монтаж, так и демонтаж лесов подразумевает руководство опытного специалиста, в обязанности которого входит:

- изучение конструкции лесов

- составление алгоритма монтажа лесов для каждого отдельного объекта в соответствии с ППР

- составление списка необходимых элементов конструкции

- приемка со склада комплекта лесов согласно списку, при этом производится

отбраковка элементов с повреждениями

- знание и умение применить на практике всех нормативных документов, имеющих отношение к технике безопасности в сфере строительства (ГОСТ 12.3.033-84, СНиП

12-03-2001, , ГОСТ 24258-88, ГОСТ 27321-87 и т.д.)

2. Рабочих, которые будут заниматься установкой лесов, предварительно необходимо ознакомить с особенностями конструкции, а также провести с ними инструктаж о последовательности монтажа и технологии крепления лесов к стене. 3. Стандарты монтажа предусматривают, что строительные леса рамные и другие их разновидности должны устанавливаться только на спланированных у утрамбованных площадках, с которых должен быть организован отвод воды. Участок, выделенный под леса, должен быть горизонтальным как в поперечном, так и в продольном направлениях. Он должен иметь ограждение с целью предотвращения наездов на него строительной техники. Строго запрещена установка лесов на обледеневшем или неочищенном от снега участке. 4. Установку лесов производят, начиная от угла дома, при этом придерживаясь порядка монтажа отдельных элементов. Весь процесс установки

строительных лесов рамных можно разбить на несколько этапов:

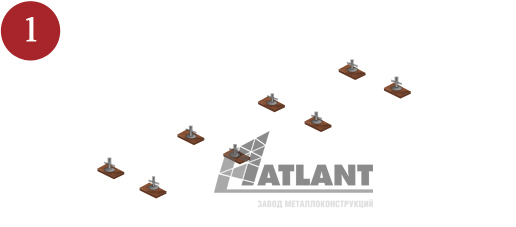

Рис.4.1.1Монтаж деревянных прокладок под леса

Рис.4.1.2 Установка на подпятники двух смежных рам первого яруса

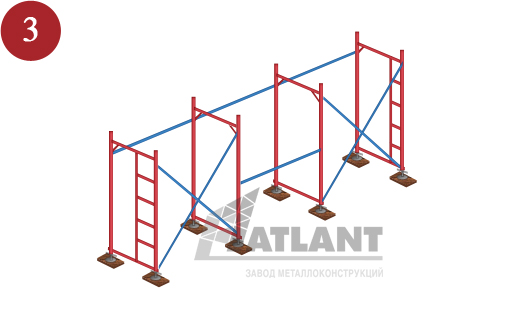

Рис.4.1.3 Установление следующих рам лесов

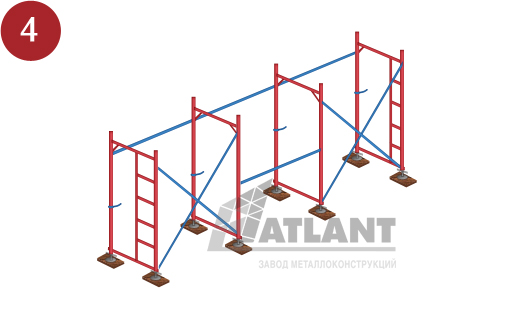

Рис.4.1.4 Крепление лесов к стенке

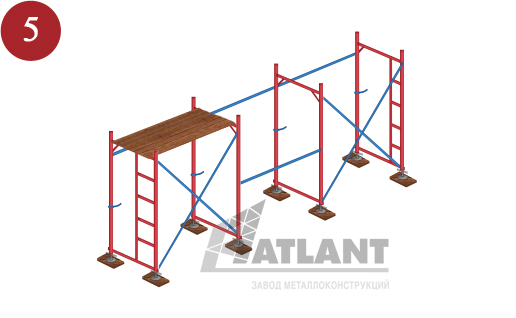

Рис.4.1.5 Установка ригелей и деревянных (или металлических) настилов на первый рабочий ярус.

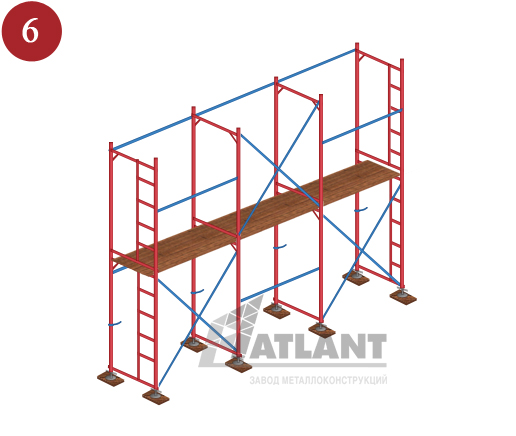

Рис.4.1.6 Монтаж рам, составляющие второй ярус

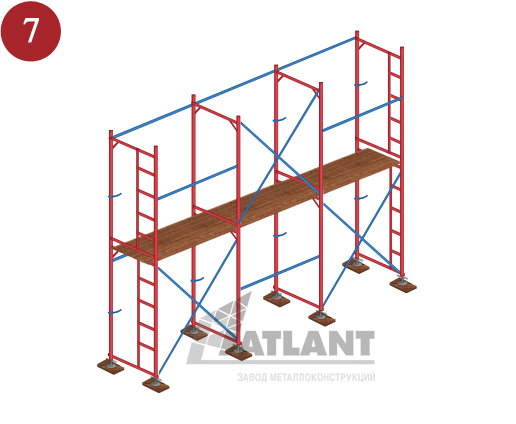

Рис.4.1.7 Крепление лесов к стенке при помощи лесов
