Вторая модель ячейки

Схема второй модели ячейки представлена на (рис. 97), а результаты её испытаний - в табл. 21.

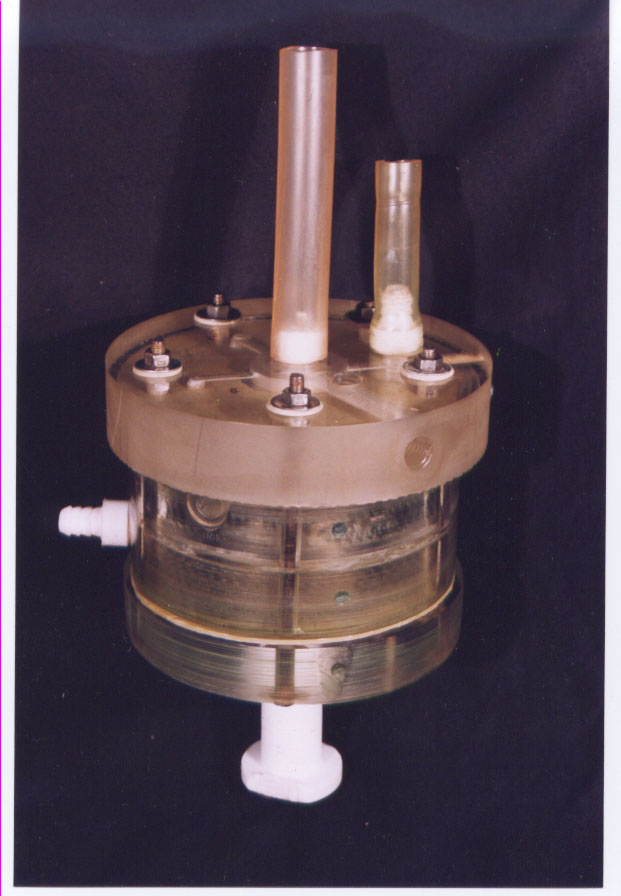

Рис. 97. Фото второй модели ячейки водоэлектрического генератора тепла

Таблица 21.

Показатели

Значения

1. Масса раствора, прошедшего через ячейку , кг.

0,55

2. Температура раствора на входе в ячейку , град.

26,00

3. Температура раствора на выходе из ячейки , град.

38,00

4. Разность температур раствора , град.

12,00

5. Длительность эксперимента , с

300,00

6. Показания вольтметра , В

10,0

6’. Показания осциллографа , В

9,75

7. Показания амперметра , А

0,50

7’. Показания осциллографа , А

0,51

8. Расход электроэнергии , кДж

1,50

9. Энергия нагретого раствора, , кДж

26,33

10. Показатель эффективности ячейки

17,56

Третья модель ячейки (Патент № 2258097)

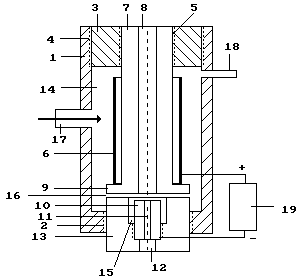

Рис. 98. Третья модель ячейки водоэлектрического

генератора тепла (Патент № 2258097)

Образцы осциллограмм

Рис. 99. Напряжение

Рис. 100. Напряжение

Рис. 101. Ток

Рис. 102. Ток

Расчет параметров процесса по осциллограммам (рис. 99-100) к протоколу контрольных испытаний (табл. 22) дал такие результаты.

Масштаб импульсов 10. Средняя амплитуда напряжения по рис. 99 и рис. 100:

= (23+25+28+10+26+29)х10 / 6 = 235В. Средняя амплитуда тока по рис. 101 и рис. 102:

= (20+6+17+7+10+19+3)х10 / 7 = 117А.

Период следования импульсов Т = 7,4мс. Длительность импульсов = 0,28мс. Частота импульсов f = 1000 / 7,4 = 135,1Гц. Скважность импульсов S = 7,4 / 0,28 = 26,32. Коэффициент заполнения Z = 0,5/ 26,32 = 0,019. Среднее значение напряжения импульсов = 0,019 х 235 = 4,47В. Среднее значение тока в импульсах = 0,019 х 117 = 2,22А.

Результаты испытаний третей модели ячейки водоэлектрического генератора тепла представлены в таблице 22.

Таблица 22.

Показатели

1

2

3

Сред.

1-масса раствора, прошедшего через ячейку , кг.

0,470

0,432

0,448

0,450

2-температура раствора на входе в ячейку , град.

22

22

22

22

3-температура раствора на выходе из ячейки , град.

66

66

65

65,67

4-разность температур раствора , град.

44

44

43

43,67

5-длительность эксперимента , с

300

300

300

300

6-показания вольтметра , В

4,50

4,50

4,50

4,50

6’- показания осциллографа , В

4,47

4,47

4,47

4,47

7-показания амперметра , А

2,1

2,1

2,1

2,1

7’- показания осциллографа , А

2,2

2,2

2,2

2,2

8-расход электроэнергии по показаниям вольтметра и амперметра , кДж

2,84

2,84

2,84

2,84

9-энергия нагретого раствора, , кДж

82,51

75,84

76,86

78,40

10-показатель эффективности ячейки

29,05

26,70

27,06

27,60
