6.4. Схемы моделей плазмоэлетролитических ячеек
Схемы всех запатентованных устройств, приведены в Приложении 2. На рис. 78 показана схема ещё одной простой плазмоэлектролитической ячейки, на которую получен патент № 2157862. Корпус 1 ячейки (рис. 78) может быть изготовлен из оргстекла или фторопласта. Анод 3 желательно изготовить из титана, покрытого окисью рутения (орта) или просто из стали. Полый катод 4 изготовлен из молибдена или также из стали. Площади рабочих поверхностей анода и катода подбираются так, чтобы плотность тока на катоде в несколько десятков раз превышала плотность тока на аноде. Рабочими растворами могут быть слабые (одномолярные) растворы щелочей или кислот.
На рис. 85 показана схема ячейки, на которую получен патент Патент № 2258098, а на рис. 86 - № 2167958
Рис. 85. Схема модели плазмоэлектролитической ячейки (патент № 2258098):
1 - корпус; 2 - крышка; 4 - анод; 9 - катод
Рис. 86. Схема плазмоэлектролитической ячейки
(патент № 2167958): 8-анод; 9-катод
Схема плазмоэлектролитической ячейки, на который получен патент № 2157861, показана на рис. 87

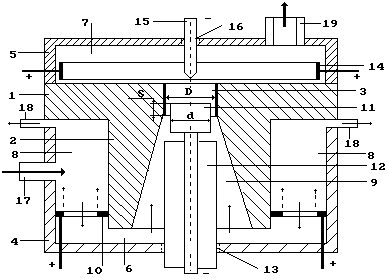

Рис. 87. Схема модели плазмоэлектролитической
Ячейки (патент № 2157861) [30]: 10 и 14 - аноды; 11 и 15 – катоды

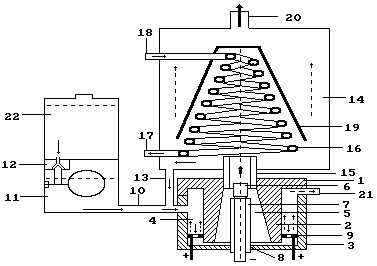

Рис. 88. Схема модели плазмоэлектролитической ячейки (патент № 2175027) [34]:
1 - корпус; 3 - нижняя крышка; 6- катод; 9- анод;
14 – охладитель; 20 – патрубок для выхода газов
Схема плазмоэлектролитической ячейки с конденсацией паров воды показана на рис. 88. Сразу предупреждаем, что энергетический эффект при плазменном электролизе воды проявляется в узком диапазоне сочетания различных параметров ячейки и плазмоэлектролитического процесса.
Плазмоэлектролитические ячейки генерируют энергию, заключенную в тепле нагретого раствора, водяном паре разной температуры, атомарном и молекулярном водороде, кислороде, озоне, световом излучении и шуме. Кроме этого они генерируют дополнительную электрическую энергию.
Нелегко зафиксировать каждый из указанных видов энергии отдельно. Легче всего измерить тепловую энергию, заключенную в нагретом растворе, водяном паре и выделяющемся водороде. Опыт показал, что этого вполне достаточно для доказательства положительной эффективности плазмоэлектролитического процесса.
Эффективность
ячейки определяет общий показатель
эффективности
,
учитывающий электрическую энергию
,
вводимую в ячейку, тепловую энергию
,
которая аккумулируется в нагретом
водном растворе и водяном паре, и энергию
,
содержащуюся в выделившихся газах
(водороде и кислороде), а также световую
энергию
,
энергию шума
и электрическую энергию
,
которую также генерирует
плазмоэлектролитический процесс [32]
(109)
Однако, следует
иметь ввиду, что далеко не все режимы
работы ячеек показывают положительную
энергетическую эффективность. Плазму
зажечь легко, но извлечь из нее
дополнительную энергию - дело не
простое.
