Банная печь-каменка с водяным котлом.

Данная печь-каменка разработана Я.Г. Порфирьевым и служит для нагревания воды, обогрева бани и получения пара. Размеры печи составляют 1020х1290 мм в основании (4х5 кирпича) и 2 м 10 см в высоту. Это является достаточным для поддержания в бане площадью до 12 м2 температуры 45-50ºС во время мытья и до 100ºС и выше при парении. При одной топке печи в бане могут помыться и попариться 12-15 человек. Емкость водяного котла вмонтированного в печь составляет 170-180 литров. Для усиления обогрева помещения бани и для укладки булыжного камня над топливником печи размещают 6 труб диаметром 50 мм и длиной 1050 мм. Эти трубы проходят через весь массив печи, сильно прогреваются во время топки печи, передают тепло и после окончания топки, т.е. во время мытья людей в бане. Над уложенным поверх труб булыжником имеется двухстворчатая дверца, через которую на булыжники подается вода для образования пара. Так как печь является печью периодического действия, мытье в бане следует начинать не ранее чем через 30 минут после топки печи и полного закрытия дымовой задвижки. Доливать воду в бак, после того как печь протоплена, не рекомендуется, так как это приведет к быстрому остыванию массива печи и нагретого булыжника. При кладке печи следует соблюдать противопожарные мероприятия: печь следует располагать так, чтобы ее стены отступали от деревянных стен бани на 50 см. При этом появляется возможность осмотра печи перед топкой и при необходимости ее ремонта.	Для кладки необходимы следующие материалы и приборы: - кирпич красный (без учета трубы) – 581 шт; - кирпич огнеупорный марки ША-8 – 79 шт; - дверка топочная 210 х 250 мм – 1 шт; - дверка поддувальная 140 х 250 мм – 1 шт; - решетка колосниковая 300 х 250 мм – 2 шт; - котел водяной 1020 х 770 х 250 мм – 1 шт; - труба стальная 50 х 1050 мм – 6 шт; - базальтовый картон 5 мм – 1 м2; - дверка каменки 510 х 420 мм – 1 шт; - полоска стальная 40 х 5 х 350 мм – 2 шт; - полоска стальная 40 х 5 х 650 мм – 2 шт; - полоска стальная 80 х 10 х 1200 мм – 2 шт; - задвижка дымохода печи 322 х 454 мм – 1 шт; - лист предтопочный 500 х 1000 мм – 1 шт.

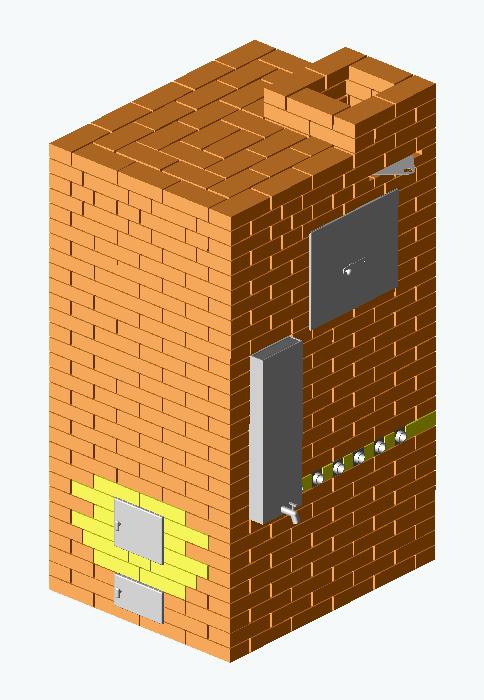

Рис.1 Общий вид печи-каменки с водяным котлом.

Рис. 2. Разрезы печи-каменки с водяным котлом.

Порядовка печи.

Условные обозначения
	Кирпич стесан и уложен в кладку стесанной стороной вниз
	Кирпич стесан и уложен в кладку стесанной стороной вверх
	Кирпич установлен в кладку в предыдущем ряду

Вид на плоскости	Вид в объеме	Дополнительный вид (повернуто на 180°)

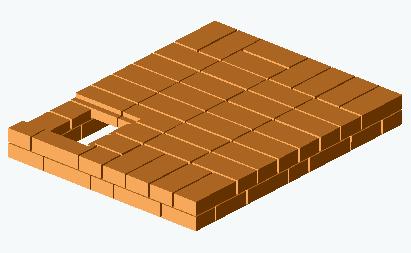

1 ряд - сплошной. На этом этапе важно соблюдать прямоугольность и горизонтальность кладки и выдерживать указанные на чертеже размеры. Количество кирпичей – 40 (красный).

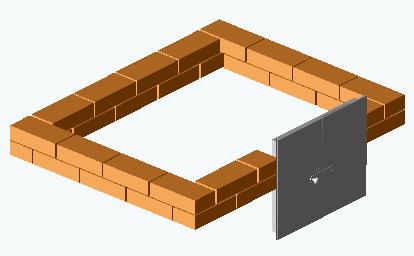

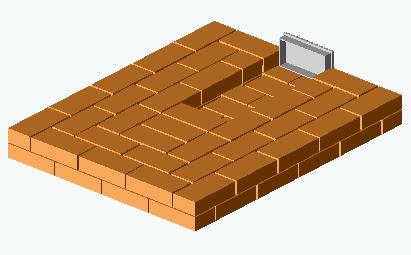

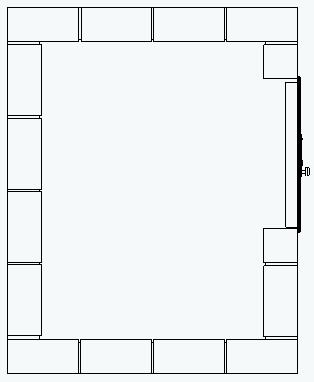

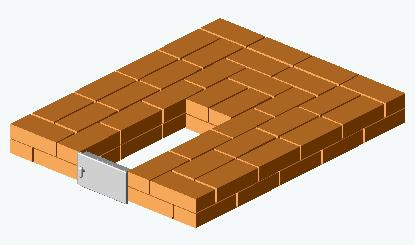

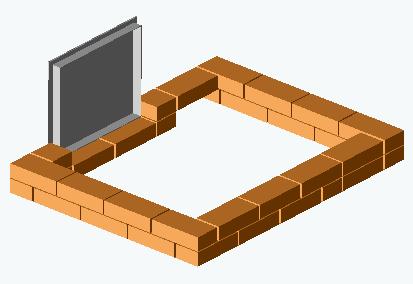

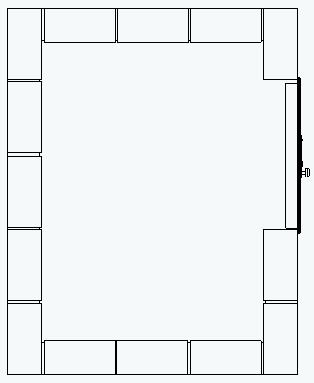

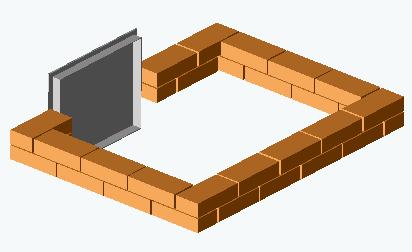

2 ряд. Формируется зольная камера. Устанавливается дверца зольной камеры 140х250 мм. Количество кирпичей – 35 (красный).

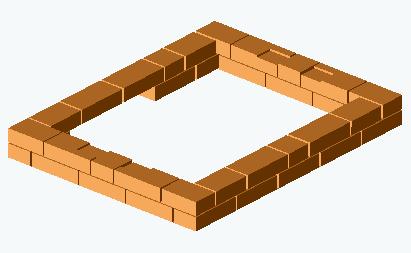

3 ряд. Кладется по схеме. Количество кирпичей – 35 (красный).

4 ряд. Перекрывается дверца зольной камеры. Основание топливной камеры выкладывается огнеупорным кирпичом. Между огнеупорным и обычным кирпичом оставляется зазор для теплового расширения 5 мм. В кирпичах вырезается углубление для установки колосниковых решеток. Размер выреза должен предусматривать зазор между кирпичом и колосниковыми решетками не менее 5 мм. Количество кирпичей – 24 (красный), 12 (шамотный).

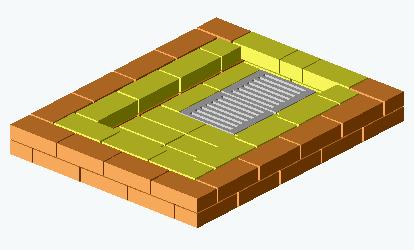

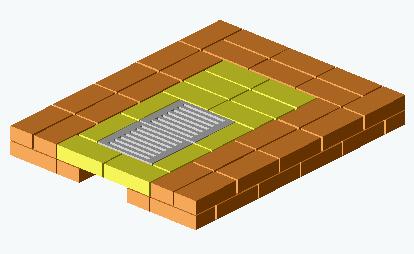

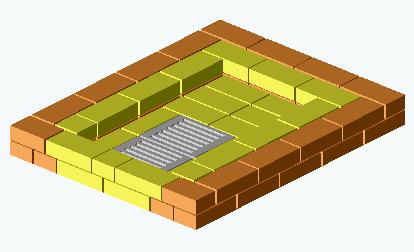

4 ряд. Устанавливаются две колосниковые решетки 300х250 мм.

5 ряд. Формируется топливная камера. Между огнеупорным и обычным кирпичами оставляется зазор 5 мм. Количество кирпичей – 14 (красный), 12 и ½ (шамотный).

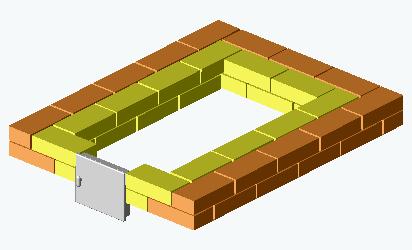

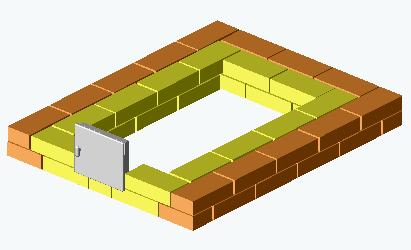

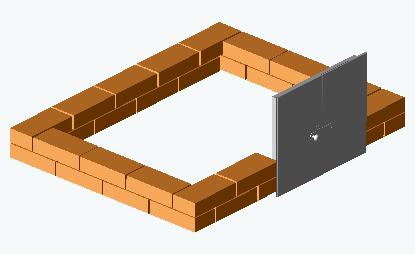

6 ряд. Устанавливается дверца топливной камеры 210х250 мм. Количество кирпичей – 13 (красный), 12 (шамотный).

7 ряд. Кладется по схеме. Количество кирпичей – 14 (красный), 11 (шамотный).

8 ряд. Кладется по схеме. Количество кирпичей – 13 (красный), 12 (шамотный).

9 ряд. Перекрывается дверца топливной камеры. Количество кирпичей – 14 (красный), 12 (шамотный).

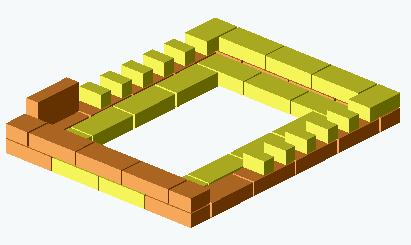

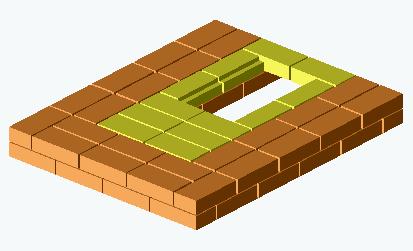

10 ряд. Боковые стенки печи выкладываются из четвертинок огнеупорного кирпича. Между ними оставляются просветы также в ¼ кирпича для закладки стальных труб. Подготавливается место для установки водяного котла. Количество кирпичей – 5 (красный), 7 (шамотный).

10 ряд. Устанавливаются шесть стальных труб 50х1050 мм. Свободное пространство между кирпичом и трубами заполняется базальтовым картоном.

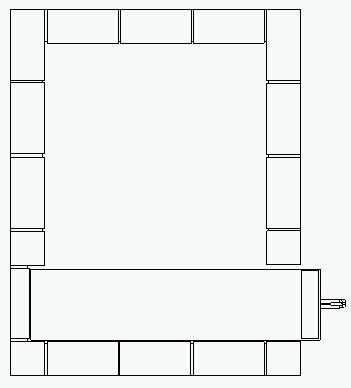

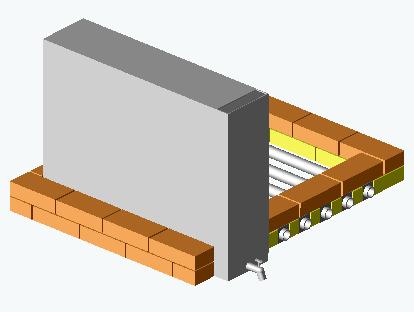

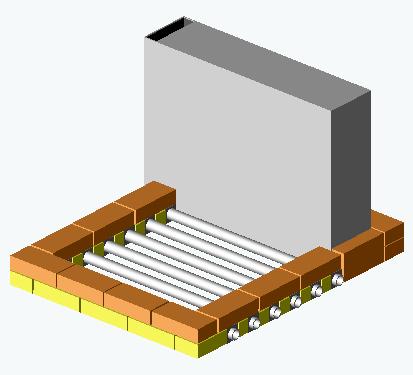

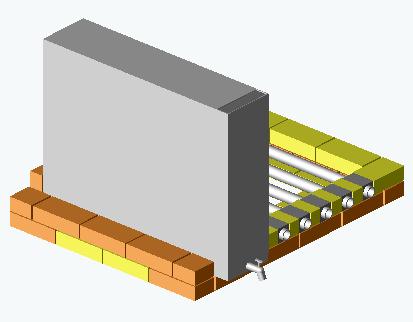

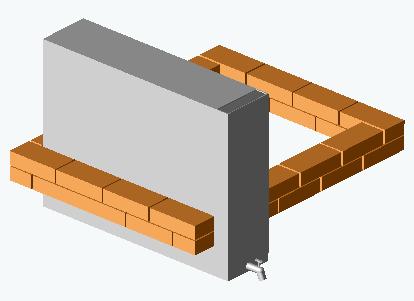

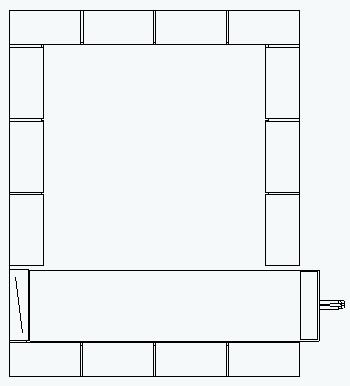

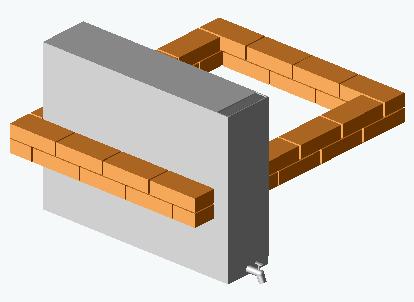

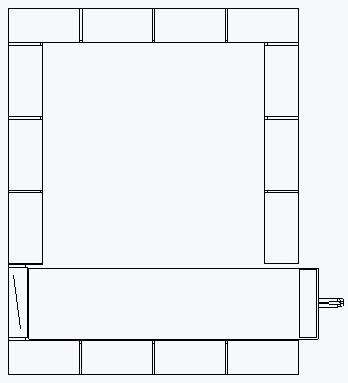

10 ряд. Устанавливается водяной котел 1020х770х250 мм. Между котлом и наружными стенками печи прокладывается базальтовый картон.

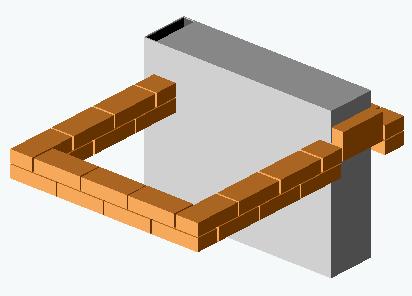

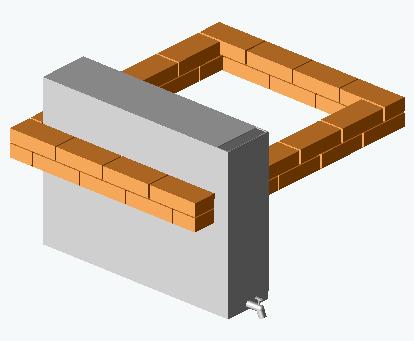

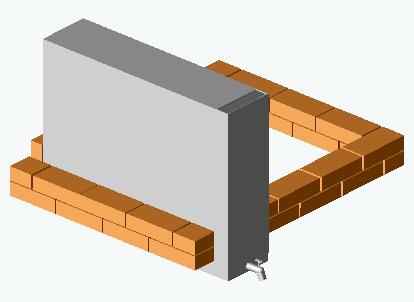

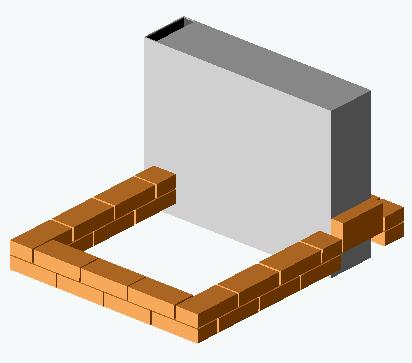

Ряд 11. Кладется по схеме. Количество кирпичей – 14 (красный).

12 ряд. Кладется по схеме. Количество кирпичей – 15 (красный).

13 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

14 ряд. Кладется по схеме. Количество кирпичей – 15 (красный).

15 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

16 ряд. Кладется по схеме. Количество кирпичей – 15 (красный).

17 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

18 ряд. Кладется по схеме. Количество кирпичей – 15 (красный).

19 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

20 ряд. Над водяным котлом укладываются две стальные полоски 40х5х350 мм. Количество кирпичей – 15 (красный).

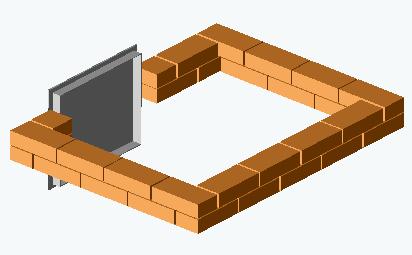

21 ряд. По уложенным стальным полоскам перекрывается выступающая часть водяного котла. Устанавливается дверца каменки дверка каменки 510х420 мм Количество кирпичей – 14 (красный).

22 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

23 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

24 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

25 ряд. Кладется по схеме. Количество кирпичей – 14 (красный).

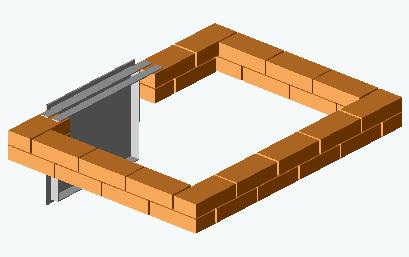

26 ряд. Над дверкой каменки укладываются две стальные полоски 40х5х650 мм. Количество кирпичей – 14 (красный).

27 ряд. Перекрывается дверка каменки. В кирпичах данного ряда делаются вырезы для укладки еще двух стальных полосок. Вырезы должны быть выполнены таким образом, чтобы между уложенными в них полосками и вертикальными средами кирпичей оставался зазор не менее 5 мм. Количество кирпичей – 18 (красный).

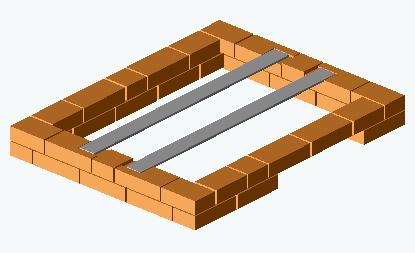

27 ряд. Укладываются две стальные полоски 80х10х1200 мм. Под эти полоски следует подложить вырезанные по размеру кусочки базальтового картона.

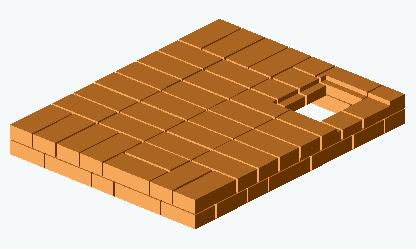

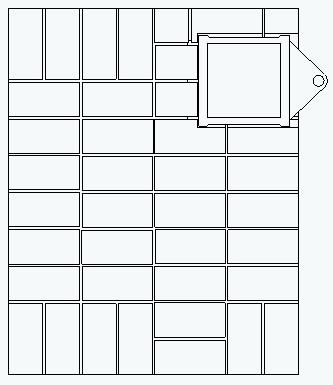

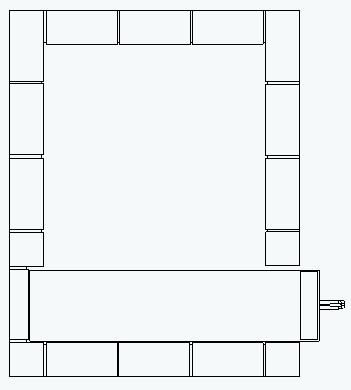

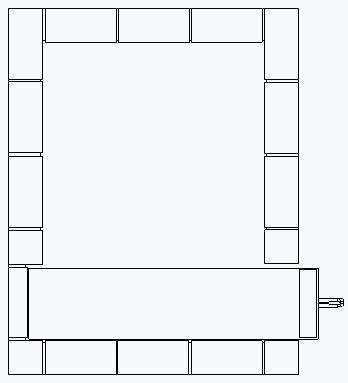

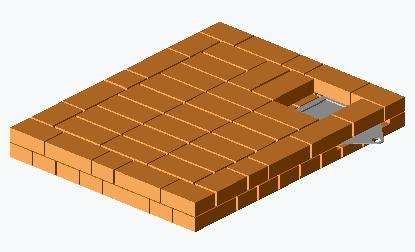

28 ряд. По уложенным стальным полоскам делается перекрытие печи. Оставляется отверстие для дымохода. Делаются вырезы в кирпичах для установки дымовой задвижки. Количество кирпичей – 37 (красный).

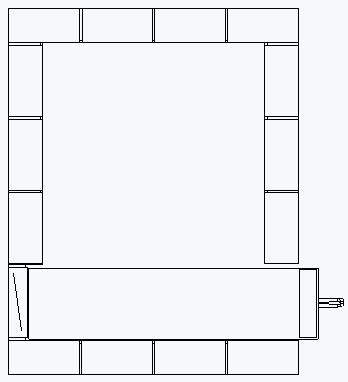

28 ряд. Устанавливается дымовая задвижка 233х454 мм.

29 ряд. Повторно перекрывается верх печи. Количество кирпичей – 40 (красный).

30 ряд. Кладется третий ряд перекрыши печи. Количество кирпичей – 38 (красный).

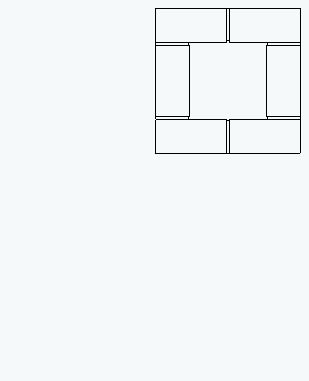

31 ряд. Делается основание насадной трубы 260х260 мм. Количество кирпичей – 6 (красный).

32 ряд. Кладется второй ряд трубы. Количество кирпичей – 6 (красный).
