2. Количественные и качественные характеристики исапр.

Количественные характеристики:

1. Число входных, внутренних и выходных языков;

2. Число слов, понятий в каждом из языков;

3. Глубина «дерева» диалога ИСАПР с пользователем;

4. среднее время реакции ИСАПР на вопрос пользователя;

5. Число уровней иерархии представления объектов;

6. Число экспертных систем или число проблем по которым пользователь может получить консультацию»

7. объем базы знаний;

Качественные характеристики:

1. Функциональные возможности (моделирование, расчет, оптимизация, параметрический и структурный анализ);

2. Тип структуры (внешняя универсальная интеллектуализация, внешняя специальная интеллектуализация, внутренняя локализованная интеллектуализация, внутренняя распределенная интеллектуализация);

3. тип интеллектуального интерфейса:

• языковый (ограниченный естественный язык, предметно-ориентированный язык);

• графический (иерархические меню, многооконный интерфейс, графический ввод, графический вывод).

4. Способ представления знаний;

5. Тип логического вывода;

6. Аппарат логической обработки знаний;

7. Тип обрабатываемых знаний.

Традиционные характеристики САПР:

1. Тип языков программирования;

2. Объем памяти;

3. Тип ОС;

4. Тип технических средств.

3. Моделирующая испр

Выполняет описание объекта и задачи моделирования (расчета, анализа, оптимизации) на предметно-ориентированном языке

Структура и начальные параметры объекта проектирования считаются известными. Задача состоит в выявлении конечных параметров и характеристик объекта. Интеллект ИСАПР заключается в ее адаптации к особенностям объекта.

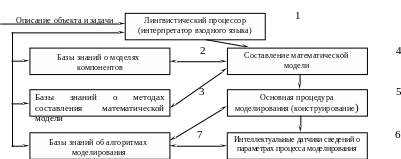

С труктурная схема ИСАПР

управляющая связь

информационная связь

При составлении математической модели базы знаний 2 выдает те же модели компонентов, которые наиболее соответствуют требованиям точности и скорости моделирования с учетом сложности самого объекта. База знаний 3 в соответствии с требованиями выдает способ составления математической модели объекта.

После проведения основной процедуры моделирования с учетом сведений поступающих от интеллектуальных датчиков о процессе моделирования. САПР управляет ходом моделирования, используя базу знаний 7. При этом изменяются параметры моделирующей процедуры или ее алгоритм.

В состав ИСАПР входят подсистемы диагностики, которые указывают пользователю как его ошибки при составлении описания объекта, так и ошибки системы.

Для проектирования вычислительной системы решается задача фрагментации объекта, т.е. разделение по частям, и отдельное моделирование каждой части с последующим объединением результатов моделирования.

4. Синтезирующая исапр

Решает задачи структурного и параметрического синтеза. Задачи решаются:

• отдельно;

• последовательно.

С труктурная схема

Синтез состоит в построении «дерева» декомпозиции задачи (в качестве задачи может выступать объект или процесс (блок 2)). Поиск структуры выполняется блоком 3. В случае найденной структуры выполняется параметрический синтез. Параметризация выполняется двумя способами:

1. Эвристический (на основе знаний эксперта, опытным путем);

2. Формально (с помощью оптимизирующей системы)

Процедура поиска может применяться на каждом иерархическом уровне.
