Анотація
В даному курсовому проекті необхідно розрахувати радіомовний радіоприймальний пристрій з амплітудною модуляцією: вибрати тип схеми, розрахувати підсилювальні елементи, кількість вибіркових систем у тракті радіо та проміжної частоти відповідно до підсилювальних каскадів і до технічного завдання.
Вступ
В
даному курсовому проекті «Розрахунок
радіомовного приймача амплітудно-модульованих
сигналів», розраховую радіомовний
приймач амплітудно-модульованих
сигналів. Радіо -
область науки й техніки, пов'язана з
передаванням на відстань електромагнітних
коливань ВЧ,
з допомогою якого здійснюється зокрема
радіомовлення,
а також радіо
являється
результат робіт і відкриттів вчених і
інженерів, що вивчають
природу
електромагнітних процесів.
Радіоприймач- пристрій,
призначений для приймання електромагнітних
хвиль радіодіапазону.
Історія показує що у різних країнах
вважають по різному. Кажуть що біля
витоків радіо стояли Нікола
Тесла, Гульєльмо
Марконі та Олександр
Попов,
але першість у відкритті радіо надають
сербському вченому Ніколі Тесла який
у 1893р. запатентував свій радіопередавач.
В Україні радіо почали використовувати
з 1902р. коли за ініціативою винахідника
радіо Попова О.С. в Голій Пристані була
обладнана на Україні цивільна радіостанція.
З цього будинку вперше було здійснено
бездротовий зв'язок Херсона з Голою
Пристанню. З розвитком науки і техніки
також розвивалось і радіо яке може
працювати в наступних діапазонах частот:
1) наддовгі хвилі - 100-10 км,
(3кГц-30кГц );
2) довгі хвилі - 10-1 км,
(30кГц-300кГц);
3) середні хвилі - 1000-100 м,
(300кГц-3МГц);
4) короткі хвилі - 100-10 м,
(3МГц-30МГц);
5) ультракороткі хвилі -
10-1 м, (30МГц-300МГц);
6) надвисокочастотні
хвилі - 1м-0,1 мм, (300МГц-300Ггц);
В наш час найбільш розповсюдженою для радіомовного приймача являється схема супергетеродинного приймача , так як супергетеродинний приймач легкий в налаштуванні і основне підсилення сигналу відбувається на проміжній частоті. За рахунок цього супергетеродинний приймач має значну перевагу над іншими радіоприймачами.
1 Попередній розрахунок
Вибір структурної схеми приймача
Так як, приймач радіомовний то найчастіше використовується супергетеродинні схеми, а також тому що в завданні дано вибірковість по сусідньому, дзеркальному каналах та проміжній частоті тому вибрали супергетеродину схему.
Переваги:
Простий в налаштуванні;
Зважаючи на те що основне підсилення відбувається на проміжній частоті яка є меншою за частоту вхідного кола, отримуємо менше спотворень;
Недоліки: наявність сусідніх каналів(це близькі частоти до робочої, щоб їх позбутися необхідно використовувати контури вхідного кола ВЧ, з високою добротністю).

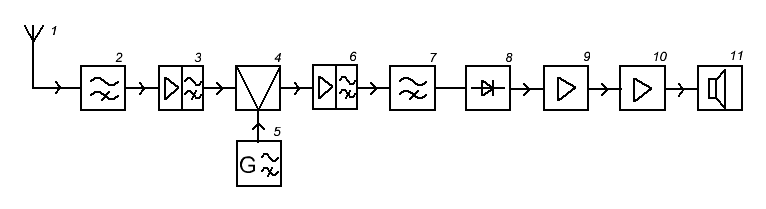

Рисунок 1 - Структурна схема супергетеродинного радіоприймача
Принцип роботи схеми :
1) Антена– приймає електромагнітні хвилі і перетворює їх в електромагнітний сигнал;
2) Вхідне коло – налаштовує радіоприймач на необхідну частоту;
3) Підсилювач радіочастоти (ПРЧ) – підсилює до необхідного рівня і фільтрує його;
4) Змішувач – поступає два сигнали fг-fр= fпр (465кГц);
На змішувач поступає два сигнала fг і fр, в наслідок биття частот утворюється різницева проміжна частота для амплітудних 465 кГц;
5) Гетеродин – високочастотний генератор який виробляє сигнал високої частоти;
6) Фільтр зосередженої селекції (ФЗС) – відфільтровує комбінаційні частоти і налаштовує на проміжну частоту;
7) Підсилювач проміжної частоти( ППЧ) – відбувається основне підсилення;
8) Детектор – з промодульованого високочастотного сигналу виділяє низько - частотний корисний сигнал;
9) Попередній підсилювач низької частоти (ППНЧ) – підсилює корисний сигнал;
10) Кінцевий підсилювач низької частоти (КПНЧ) – забезпечує потрібну потужність;
11) Гучномовець – відтворює електричний сигнал в акустичний;
Переваги даної схеми:
1) Основне підсилення відбувається на проміжній частоті тому менше спотворень;
2) Легкість налаштування в наслідок застосовування змінного конденсатора;
Недоліки: наявність сусідніх та дзеркальних каналів.
1.2 Розрахунок структурної схеми трч
1.2.1 Вибір проміжної частоти
Величину проміжної частоти вибираю таким чином:
а) проміжна частота (fnp ) не повинна знаходитися в діапазоні частот приймача чи близько від границь цього діапазону;
б) проміжна частота не повинна збігатися з частотою якого-
небудь потужного передавача;
в) для одержання хорошої фільтрації проміжної частоти на виході детектора повинна бути виконана наступна умова:
fпр ≥ 10 Fв ; fпр≥10∙4,5кГц ; fпр≥45кГц (1)
де fпр – проміжна частота, Гц;
Fв – верхня звукова частота, Гц.
г) зі збільшенням проміжної частоти:
— збільшується вибірковість по дзеркальному каналу;
— зменшується вибірковість по сусідньому каналу;
— розширюється смуга пропускання;
— зменшуються вхідний і вихідний опори електронних приладів, що приводить до збільшення шунтування контурів, а також знижується крутизна характеристики транзисторів;
— погіршується стійкість ППЧ;
— зменшується коефіцієнт підсилення на каскад за рахунок зменшення резонансного опору контуру і погіршення параметрів електронних приладів;
— зменшується шкідливий вплив шумів гетеродина на чутливість приймача;
— полегшується поділ трактів проміжної і низької частоти, що дозволяє спростити фільтр на виході детектора;
—
збільшується
надійність роботи пристрою автоматичного
підстроювання частоти;
— зменшуються розміри контурів і блокувальних елементів.
д) зі зменшенням проміжної частоти:
— збільшується вибірковості по сусідньому каналу;
— зменшується вибірковість по дзеркальному каналу;
— звужується смуга пропущення;
— збільшуються вхідний і вихідний опори електронних приладів, що приводить до зменшення шунтування контурів, а також збільшується крутизна характеристики транзисторів;
— поліпшується стійкість ППЧ;
— збільшується коефіцієнт підсилення на каскад;
— знижується коефіцієнт шуму.
Застосування дворазового перетворення частоти дозволяє використовувати переваги високої і низької проміжних частот.
Вибираю загально прийняте значення частоти для всіх радіомовних АМ приймачів рівним 465 кГц. [1 табл.2.1]
