1 Об’єктив Fujinon hf9ha-1b

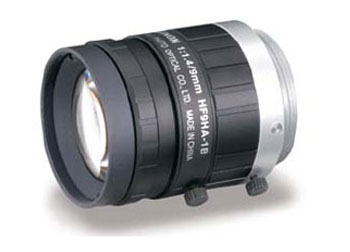

Зовнішній вигляд об’єктива Fujinon HF9HA-1B представлен на рисунку В.1. Технічні характеристики об’єктива наведені в таблиці В.1.
Рисунок В.1 – Зовнішній вигляд об’єктива
Опис: 2/3", 1.5 Megapixel, с ІЧ-корекцією (Day+Night).
Таблиця В.1 – Технічні характеристики об’єктива
Характеристика |
|
Значення |
|
Фокусна відстань(мм) |
|
4,0 |
|
Діапазон зміни діафрагми |
|
F1.4 - F16 |
|
Управління |
Фокус |
|
Ручне регулювання |
Діафрагма |
|
Ручне регулювання |
|
Кути огляду (ГхВ) |
|
|
52°06' X 40°16' |
Мін. відстань до об'єкту (м.) |
|
0,1 |
|
Габарити об'єкту на мін. відстані (ГхВ) (мм.) |
|
|
108 X 81 |
Задній фок. відрізок(в повітрі) (мм.) |
|
13,48 |
|
Положення вихідної зіниці (мм.) |
|
-28 (відносно площини зображення) |
|
Використання доп. фільтру |
|
М27 Х 0.5 |
|
Тип кріплення |
|
СS |
|
Вага (г.) |
|
55 |
|
Габарити об'єктиву |
|
60,7х26,6х55,2 мм. |
|
2 Камера без об'єктиву кольорова фірми VHT модель VС45CSHRX-12
Зовнішній вигляд камери Fujinon HF9HA-1B представлен на рисунку В.2. Технічні характеристики камери наведені в таблиці В.2.
Рисунок В.2 – Зовнішній вигляд камери
Таблиця В.2 – Технічні характеристики камери
Характеристика |
Значення |
Тип камеры |
без об’єктива |
Тип установки |
внутрішня |
Розмір матриці |
2/3 |
Виробник матриці |
Sony |
Тип матриці |
ColorExview HAD CCD |
Колірність |
+ |
Дозвіл цв./чб., ТВЛ |
480 |
Чутливість цв./чб., Lux |
0.1 / 0.02 (F1.4) |
Розгортка |
2:1 черезстрочна |
Об’єктив |
опційно |
Фокусна відстань, мм |
опційно |
Оптичний ZOOM |
опційно |
Электроний ZOOM |
опційно |
Кріплення об'єктиву |
C/CS |
Відношення сигнал / шум, дБ |
50 |
Система відеосигналу |
PAL |
Вихідний відеосигнал |
1 В |
Режим день / ніч |
auto |
ІЧ- фільтр |
прибираний |
ІЧ-підсвічування |
+ |
Автоматичне регулювання посилення (AGC) |
+ |
Автоматичне регулювання освітленості (ALC) |
+ |
Компенсація заднього засвічення (BLC) |
+ |
Діапазон робочих температур, С |
-10...+50 |
Вологість, % |
80 |
Напруга живлення, В |
DC 12 (9-15 ) |
Струм споживання, мА |
100 |
Габаритні розміри, мм |
50 х 50 х 115 |
3 Відеореєстратор фірми Dahua модель DVR1604LE-AS
Зовнішній вигляд відеореєстратора представлен на рисунку В.3. Технічні характеристики відеореєстратора наведені в таблиці В.3.
Рисунок В.3 – Зовнішній вигляд відеореєстратора
Таблиця В.3 – Технічні характеристики відеореєстратора |
|
Характеристика |
Значення |
1 |
2 |
Операційна система |
Embedded LINUX |
Управління |
Повнофункціональний графічний інтерфейс користувача, кнопки на передній панелі, підтримка управління мишкою, ІЧ пульт ДУ, Мережева клавіатура Dahua, по мережі. |
HDD |
3.5” SATA – 1шт. об’ємом до 2 ТБ |
Можливості системи |
відображення, запис, перегляд запису, резервне копіювання і управління по мережі одночасно |
Відео |
|
Відео входи |
16 каналів |
Відео виходи |
4 VGA, 1 TV, BNC |
Кодек |
H.264 - максимальне стискування відео |
Аудіо |
|
Входи |
4 канала, BNC (200-2800mV, 30KΩ) |
Виходи |
1 канал, BNC (200-2800mV, 30KΩ) |
Кодек |
G.711 - оптимальний для передачі звуку через мережу |
Відображення |
|
Розділення Екрану |
1/4/9/16, відображення в реальному часі D1 720х576 25 к/с на кожен канал. |
Дозвіл VGA |
1280×1024, 1280×720, 1024×768, 800×600 |
Запис |
|
Дозвіл запису |
D1 (720x576) - 100 к/с (Кожен канал до 6 к/с) |
Расписание записи |
Можливість побудови детального розкладу запису для різних камер на різні годинні періоди і дні тижня |
Функції запису |
Постійний запис, запис по руху, запис по тривожному спрацьовуванню, за розкладом, ручний запис |
Передзапис |
1~30 сек (для запису по руху) |
Післезапис |
10~300 сек (для запису по руху) |
Якість |
6 вибираних рівня(6 максимальний) |
Детекція руху і Входи/виходи |
|
Детекція руху |
Зона: 396(22×18), Чутливість: 1~6 (рівень 6 максимальний) |
Тривожні входи |
16 каналов |
Релейні виходи |
3 канала |
Архівація і перегляд |
|
Одночасний перегляд |
1/2/4/9/16 канала |
Пошук записів |
Дата/час; детекція руху; по тривогах; послідовно посекундно. |
Прискорення |
2/4/8/16 |
Розмір архіву |
Аудіо: 28.8 MB/H, Відео: 56~500 MB/H |
Продовження таблиці В.3 - Технічні характеристики відеореєстратора |
|
1 |
2 |
Цифровий Zoom |
В процесі відтворення виділені зони можуть виводиться на повний екран |
Технічні дані |
|
Живлення |
Виносний адаптер 220В/12В 3,3А |
Споживана потужність |
25 Вт (без HDD) |
Оптимальні умови |
-10о - +55о / 10~90%RH / 86~106kpa |
Розмір |
1U, 325mm×245mm×45mm(W×D×H) |
Вага |
2.35 кг (без HDD) |
4 Hard disk Hitachi (HGST)
Зовнішній вигляд жорсткого диску представлен на рисунку В.4.
Рисунок В.4 – Зовнішній вигляд диска
Технічні характеристики:
форм-фактор 3.5;
тип накопичувача HDD ;
об'єм HDD 500 Гб;
об'єм буферної пам'яті 32 Мб;
швидкість обертання 7200 rpm;
інтерфейс SATA 3Gb/s;
зовнішня швидкість передачі даних 300 Мб/с;
ударостійкість при роботі 70 G;
ударостійкість призберіганні 350 G;
рівень шуму простою 24 дБ;
час напрацювання на відмову 1200000 ч;
середній час доступу, читання 8.50 мс;
вага 680.00 г;
5 Відеокамера зовнішня ч/б фірми STS, EVC-S1006X
Зовнішній вигляд відеокамери зовнішньої представлен на рисунку В.5. Технічні характеристики відеокамери зовнішньої наведені в таблиці В.5.
Рисунок В.5 – Зовнішній вигляд камери
Таблиця В.5 – Технічні характеристики камери
Характеристика |
Значення |
Тип камеры |
З об’єктивом |
Тип установки |
зовнішня |
Розмір матриці |
2/3 |
Виробник матриці |
Sony |
Тип матриці |
Exview HAD CCD |
Дозвіл цв./чб., ТВЛ |
550 |
Чутливість цв./чб., Lux |
0.003 |
Розгортка |
2:1 черезстрочна |
Об’єктив |
фіксований |
Фокусна відстань, мм |
3.6 / 6.0 / 8.0 / 12.0 |
Кріплення об'єктиву |
М12 |
Відношення сигнал / шум, дБ |
48 |
Система відеосигналу |
CCIR |
Вихідний відеосигнал |
1 В |
Тип роз'єму |
BNC |
ІЧ-підсвічування |
+ |
Автоматичне регулювання посилення (AGC) |
+ |
Автоматичне регулювання освітленості (ALC) |
+ |
Компенсація заднього засвічення (BLC) |
+ |
Діапазон робочих температур, С |
-30...+60 |
Вологість, % |
80 |
Напруга живлення, В |
DC 12 |
Струм споживання, мА |
180 |
Габаритні розміри, мм |
D=50, H=92 |
6 Монітор для відеоспостереження HYUNDAI TELECOM HMLC – 220
Зовнішній вигляд монітора представлен на рисунку В.6.
Рисунок В.6 – Зовнішній вигляд монітора
Технічні характеристики:
дозвіл: 1280 x 1024/75 Гц(SXGA);
співвідношення сторін 4: 3(HD);
видимі лінії > 500 ліній(ТВЛ);
розмір пікселя 0.294мм;
яскравість 300 кнд/м2;
контрастність: 800: 1;
час відгуку: 8мс;
кут огляду: по горизонталі – 85 град, по вертикалі – 85 град;
3D Comb фільтр: Є;
OSD меню: мультиязичне;
кількисть кольорів: 16.7 мільйонів;
динаміки: вбудовані 2 X 3Вт;
відео Входи 15-контактний VGA D - Sub, композитний BNC відеовхід;
відео виходи петлевої BNC;
аудіо входи 2 RCA, PC(3.5 mm sereo jack);
аудіо виходи RCA;
кріплення 75мм Vesa ;
вхід живлення AC100-240В 60/50Гц;
споживання < 45Вт < 2Вт(режим очікування) ;
кронштейн знімний, металевий ;
аксесуари кабелі : HDMI, VGA, мережевого живлення;
вага 7 кг нетто(9 кг в коробці) ;
робоча температура 5 C - 40 C.
