7 Розрахунок вартості впровадження технічної системи охорони

При проведенні розрахунку вартості витрат на придбання устаткування і матеріалів потрібні специфікації устаткування і матеріалів, сформовані при виконанні розділів, присвячених охоронно-пожежній сигналізації, відеоспостереженню і контролю доступу резервному електроживленню. При проведенні звідно-кошторисного розрахунку витрат на реалізацію підсистем технічної системи охорони (ТСО) дані зводяться в таблицю. Кількість таблиць дорівнює кількості реалізованих підсистем ТСО.

Після заповнення таблиць окремо по підсистемах, розрахуємо загальні витрати, отримані при впровадженні ТУО і ТСО. Отримані результати показують економічні витрати на закупівлю устаткування і матеріалів по підсистемах ТУО і ТСО (∑_{затр.обор+матер.}). Але, незважаючи на це, показник не є кінцевим при розрахунку витрат. Окрім витрат на закупівлю устаткування і матеріалів, в повний цикл входять витрати на проектування і пуско-налагоджувальні роботи, вартість яких розраховується за принципом:

∑_проект=10% ∑_{затр.обор+матер.}, (7.1)

де ∑_проект- витрати на проектування ТУО і ТСО, ∑_{затр.обор+матер} ^– витрати на закупівлю устаткування і матеріалів по підсистемах ТУО і ТСО.

∑_монтаж=35%∑_{затр.обор.+ матер.}, (7.2)

де ∑_монтаж - витрати на монтажні і пуско-налагоджувальні роботи.

Підсумковий показник витрат на впровадження повного циклу ТУО і ТСО розраховується по формулі:

∑_затрат= ∑_{затр.обор.+матер.}+ ∑_проект+ ∑_монтаж, (7.3)

Отриманий результат характеризуватиме підсумкові витрати. Для того, щоб оцінити, наскільки ефективно витрачені засоби при впровадженні ТСО скористаємося правилом(принципом) Парето. Принцип Парето також носить назву принципу 20/80. Це емпіричне правило, введене соціологом Вильфредо Парето, в найбільш загальному вигляді формулюється як "20% зусиль дають лише 80% результату, а інші 80% зусиль - лише 20% результату". Цей принцип може використовуватися як базовий принцип для оптимізації будь-якої діяльності : правильно вибравши мінімум найважливіших дій, можна швидко отримати значну частину від планованого повного результату, при цьому подальші поліпшення неефективні і можуть бути невиправдані.

Для проведення оцінки порівняємо 2 параметри - вартість інформації, циркулюючої на підприємстві, і витрати на впровадження ТУО і ТСО. У випадку, якщо витрати складають менше 20% від вартості інформації - система ефективна. У разі перевищення цього параметра слід провести оптимізацію витрат і переглянути методи реалізації підсистем безпеки [2].

Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ОПС приведен в таблиці 7.1.

Таблиця 7.1 – Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ОПС

№	Найменування	Кількість	Ціна за одиницю, грн	Вартість, грн
1	Прилад приемо-контрольный	1	795	795
2	Датчик пожежник комбінований диму і тепла	26	52	1352
3	Сповіщувач пожежник ручний	7	30	210
4	Датчик руху	12	163,59	1963,08
5	Вібраційний сповіщувач з магнитоконтактным датчиком	10	229,60	2296
6	Сповіщувач розбиття скла	9	539,81	4858,29
7	Сирена	2	142	284
8	Клавіатура до приладу приймально-контрольного	1	738	738
Всього:					12496,37

Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ВК приведен в таблиці 7.2.

Таблиця 7.2 – Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ВК

№	Найменування	Кількість	Ціна за одиницю, грн	Вартість, грн
1	Камера без об'єктиву	9	1480	13320
2	16-канальний відеореєстратор	1	2600	2600
3	Відеокамера зовнішня	2	832	1664
4	Монітор для відеоспостереження	3	3500	10500
5	Объктив	9	800	7200
6	Жорсткий диск	1	607	607
Всього:				35891

Звідно-кошторисний розрахунок витрат на реалізацію підсистеми СКУД приведен в таблиці 7.3.

Таблиця 7.3 – Звідно-кошторисний розрахунок витрат на реалізацію підсистеми СКУД

№	Найменування	Кількість	Ціна за одиницю, грн	Вартість, грн
1	Контроллер	10	1066	10660
2	Електромагнітний замок	10	176	1760
3	Считыватель проксимити-карт	20	240	4800
4	Турникет-трипод	1	9540	9540
5	Перетворювач інтерфейсів	1	1500	1500
6	Пульт управління турнікетом	1	240	240
7	Дверний доводчик	9	328	2952
8	Доводчик на вхідні двері	1	1277	1277
Всього:				32729

Звідно-кошторисний розрахунок витрат на реалізацію підсистеми РЕ приведен в таблиці 7.4.

Таблиця 7.4 – Звідно кошторисний розрахунок витрат на реалізацію підсистеми РЕ

№	Найменування	Кількість	Ціна за одиницю, грн	Вартість, грн
1	Акумулятор	1	1760	1760
2	ДБЖ	1	1509	1509
Всього:				3269

Звідно-кошторисний розрахунок витрат на реалізацію структурованій кабельній мережі приведен в таблиці 7.5.

Таблиця 7.5 – Звідно-кошторисний розрахунок витрат на реалізацію структурованій кабельній мережі

№	Найменування	Кількість	Ціна за одиницю, грн	Вартість, грн
1	Кабель антенний коаксіальний RG - 6, 132х0, 12мм. (ВК)	150	1.0332	154,98
2	Кабель сигнальний екранований мідний 4х0, 22(СКУД)	55	0.8118	44,649
3	Кабель UTP 2*2*0.5(ОПС)	600	2.5	1500
4	Монтажні матеріали			1500
Всього:				3199,629

Підсумкові витрати на проектування ТСО приведені в таблиці 7.6.

Таблиця 7.6 – Підсумкові витрати

№	Найменування підсистеми	Вартість підсистеми, грн
1	Підсистема охоронно-пожежної сигналізації	12496,37
2	Підсистема відеоспостереження	35891
3	Підсистема контролю і управління доступом	32729
4	Підсистема резервного електроживлення	3269
5	Підсистема структурованої кабельної мережі	3199,629
Всього:		87584,999

Розрахуємо витрати на проектування і пуско-налагоджувальні роботи, витрати на проектування ТУО і ТСО та підсумковий показник витрат на впровадження повного циклу ТУО і ТСО по формулам (7.1) – (7.3):

• ∑_{затр.обор+матер}=87584,999грн;

• ∑_проект=8758,49грн;

• ∑_монтаж=30654,74 грн;

• ∑_затрат=126998,23 грн.

Вартість інформації, циркулюючої на підприємстві – ∑_інформ⁼ 1 397 700 грн.

∑_затрат=126998,23 грн – це 9,086 % від ∑_інформ⁼ 1 397 700 грн (9,086 %<20 %).

ВИСНОВКИ

Враховуючи вихідні дані, на початку роботи була спроектована структура організації та організаційно-штатна структура. Було виділено перелік відомостей, котрі відносяться до комерційної таємниці підприємства. Після цього була встановлена вартість інформації, яка циркулює на підприємстві.

Важливий етап це моделювання способів фізичного проникнення порушника до джерел інформації. В залежності від цих даних було розпочато проектування комплексної технічної системи охорони об`єкта.

При побудові охоронно-пожежної сигналізації був проведений аналіз трьох систем. Враховуючи параметри розглянутих систем та умови, яким має відповідати проектована система, було вибрано найоптимальніший варіант охоронно-пожежної системи, який був спроектований на розглянутому підприємстві. При аналізі була обрана безадресна системи охоронно-пожежної сигналізації. При проектуванні ОПС використовуються приймально-контрольний охоронно-пожежний прилад типу PC-1864H, комбіновані датчики диму та тепла типу СПД 3.5, датчики руху типу Satel IVORY, датчики розбиття скла типу INDIGO, датчики магнітоконтактні типу VD - 1.

При побудові системи відеоконтролю були проведені розрахунки параметрів необхідного обладнання. Після чого за цими параметрами було обрано устаткування системи відеоспостереження. Була спроектована система відеоспостереження з урахуванням моделі фізичного проникнення порушника. При проектуванні використовуються камери типу VС45CSHRX-12 та EVC-S1006X, об’єктиви типу Fujinon HF9HA-1B, відеореєстратор типу DVR1604LE-AS, жорсткий диск типу Hitachi (HGST) та монітори HMLC – 220.

При побудові системи контролю та управління доступом були виявлені приміщення організації, доступ до яких необхідно було розмежити. Це підвищило рівень захисту приміщень від несанкціонованого доступу. При проектуванні використовуються електромагнітні замоки типу M – 60, считивателі типу PR-01, дверні доводчики.

Для організації постійної роботи систем технічної охорони об`єкта використовується резервне електроживлення, обране за розрахованими параметрами.

Після побудови комплексної системи технічної охорони об`єкта був проведений розрахунок вартості впровадження технічної системи охорони. Відповідно до цього розрахунку, проектована система технічної охорони об`єкта вважається ефективною. Оскільки витрати на проектування системи складають ∑_затрат=126998,23 грн, а це в свою чергу складає 9,086 % від вартості інформації підприємства ∑_інформ⁼ 1 397 700 грн. Оскільки ∑_затрат= 9,086 % <20 %, то система технічної охорони об`єкта вважається ефективною.

ПЕРЕЛІК ПОСИЛАНЬ

1. Конспект лекцій з курсу ТЗОО.

2. Методичні вказівки до виконання курсової роботи з курсу ТЗОО.

3. Барсуков, В.С. Безопасность: технологии, средства, услуги / В.С. Барсуков. – М., 2001 – 496 с.

4. Ярочкин, В.И. Информационная безопасность. Учебник для студентов вузов / 3-е изд. – М.: Академический проект: Трикста, 2005. – 544 с.

5. Барсуков, В.С. Современные технологии безопасности / В.С. Барсуков, В.В. Водолазский. – М.: Нолидж, 2000. – 496 с., ил.

6. Зегжда, Д.П. Основы безопасности информационных систем / Д.П. Зегжда, А.М. Ивашко. - М.: Горячая линия –Телеком, 2000. - 452 с., ил.

7. Компьютерная преступность и информационная безопасность / А.П. Леонов [и др.]; под общ. Ред.А.П. Леонова. – Минск: АРИЛ, 2000. – 552 с.

8. Системи контролю доступу ,методичний посібник з практичних та лабораторних занят з дисципліни «Технічні засоби охорони об’єктів», Кондарьєва Н.В. - 24 стр.

9. Рыжова В.А. Проектирование и исследование комплексных систем безопасности. – СПб: НИУ ИТМО, 2012. – 157 с.

10. Техническая безопасность объектов предпринемательства, 1 том/ Сост. Дворский М.Н.,Палатченко С.Н. – К.: «А-ДЕПТ», 2006 – 304 с. («Концепция безопасности»)

11. Инженерно-техническая защита информации: учебное пособие для студентов обучающихся по специальностям в области информационной безопасности / А.А.Торокин – М.:Гелиос АРВ, 2005. – 960с.

12. Охранное телевидение/Ю.М. Гедзберга.

13. http://www.seccom.ru/blog/70

14. http://www.sibguardian.info/index/kalkuljator_vybora_obektiva/0-25

15. http://esmile.spb.ru/forum/forum9/topic166/

16. http://esmile.spb.ru/forum/forum9/topic166/

17. http://www.opstorg.ru/43.htm

18. http://mtcorp.ru/support/help/focus/

19. http://www.security-bridge.com/biblioteka/stati_po_bezopasnosti/chetyre_luchshih_onlajn_kalkulyatora_dlya_vybora_obektivov/

20. http://www.lexo.com.ua/catalog/sistemi_videonablyudeniya/ob_ektivi/

21. http://cctv-video.com.ua/category_9.html

22. http://markevich.by/obuchenie-proektirovaniyu/programma-dlya-proektirovaniya-sistemy-videonablyudeniya-ip-video-design-tool.html

23. http://www.rikas-varta.com.ua/html/dvr-standalone.htm

ДОДАТОК А

ТЕХНІЧНЕ ЗАВДАННЯ НА ПРОЕКТУВАННЯ СИСТЕМ ОХОРОНИ

Технічне завдання на проектування технічних засобів охорони у складі охоронно-пожежної сигналізації, відеоспостереження, системи контролю і управління доступом, резервного електроживлення

1. Загальні відомості:

Представник власника : генеральний директор ТОВ "Росно"

Адреса: м. Одеса, вул. Паустовського 89.

Стадія розробки :робочий проект.

2. Початкові дані для проектування:

Опис об'єкту : об'єкт займає частину приміщень другого поверху семиповерхового будинку площею 285 м² і складається з 14 приміщень(КПП, склад, кухня, бухгалтерія, відділ кадрів, кабінет СБ, кабінет секретаря, директора, переговорна, технічний відділ, кабінет системних адміністраторів, коридор, санвузол, підсобне приміщення). Стіни і перекриття об'єкту капітальні. Охороні підлягають усі приміщення об'єкту.

3. Пропоновані заходи

Виходячи з масштабності приміщення, а також враховуючи базове завдання, пропонуються наступні заходи.

3.1 Охоронно-пожежна підсистема

Охоронно-пожежна сигналізація передбачає безадресну систему.

Встановити димові і теплові датчики, пожежні ручні датчики, сигнал вивести на центральне устаткування. У разі моделювання виникнення надзвичайної ситуації (пожежа) подати світло - звуковий сигнал, розблоковувати двері, подати сигнал на пульт центрального спостереження МНС.

Встановити датчики розбиття скла і відкриття дверей (розглядається також використання об'ємних датчиків для контролю стану приміщення). Ставити і знімати приміщення з охоронної функції з клавіатури, розташованої безпосередньо поблизу КПП, паролем. Передбачити автономне електроживлення, а також можливість видаленого моніторингу системи через дротяні канали зв'язку.

3.2 Система контролю і управління доступом

Організувати доступ в приміщення по proximity-карті, встановивши считивателі зовні приміщень. Для довговічності використання системи передбачити доводчики. Вихід з приміщень здійснювати за допомогою считивателей proximity-карті, розташованих поряд з дверима. Для автономності роботи системи передбачити акумуляторну батарею. Контролери системи розташувати оптимально по відношенню до декору і інших систем безпеки.

3.3 Система відео спостереження

Для можливості вивчення параметрів системи передбачити використання аналогової технології. Дані від відеокамер зводити на видеореєстратор. Середній термін зберігання відео архіву - 14 днів. Кількість камер відео спостереження: у середині приміщень - 9 камер, зі сторони вулиці – 2 камери в гермо кожусі. Передбачити автономне електроживлення підсистеми.

3.4 Системи резервного електроживлення

Передбачити автономне живлення усіх підсистем з можливістю роботи до 3 годин.

4 Проектні роботи і узгодження

4.1 Склад документації:

1. пояснювальна записка, що містить характеристику об'єкту, опис системи;

2. план приміщення з вказівкою розмірів, площ, об'ємів, конструктивних елементів і так далі;

3. схема розташування робочих місць;

4. структурна схема розташування на плані приміщення компонентів інтегрованої системи безпеки;

5. схема прокладення дротів підсистем безпеки;

6. структурна схема інтегрованої системи безпеки;

7. обґрунтування вибору інтегрованої системи безпеки;

8. специфікацію матеріалів і устаткування;

9. звідно-кошторисний розрахунок;

10. при підготовці документації керуватися нормативними документами у галузі ТЗИ, державними стандартами України, технічними умовами і іншою документацією.

5 Вимоги до ТСО

5.1 Загальні вимоги

Вимоги за призначенням:

1. захист життя і здоров'я співробітників і відвідувачів;

2. захист матеріальних і інформаційних цінностей, що знаходяться на об'єкті;

3. захист власних ресурсів системи і ТСО при спробах несанкціонованого доступу до них.

Вимоги по розміщенню основного устаткування: в місці, що виключає доступ сторонніх осіб і знаходиться в приміщенні, що охороняється.

Вимоги за умовами експлуатації: устаткування і апаратура мають бути стійкі до зовнішніх дій.

Вимоги до безпеки.

Вимоги по забезпеченню безпеки персоналу і відвідувачів :

1. встановлюване устаткування і мережі мають бути безпечними для осіб, що дотримуються правил їх експлуатації;

2. ТСО, що встановлюються на об'єкті, мають бути нешкідливі для здоров'я осіб, що мають доступ на об'єкт;

3. встановлюване устаткування повинне відповідати вимогам електробезпеки.

Вимоги до тривалості безперервної роботи: система повинна функціонувати цілодобово при номінальній живлячій напрузі мережі.

Вимоги до гарантійних зобов'язань: на протязі гарантійного терміну з моменту приймання комплексу ТСО в експлуатацію монтажна організація робить гарантійний ремонт, за умови дотримання власником об'єкту режимів і умов експлуатації.

5.2 Особливі умови

Для устаткування об'єкту системою охоронно-пожежної сигналізації використати:

1. датчики руху типу Satel IVORY;

2. акустичні сповіщувачі (на розбиття скла) - INDIGO;

3. вібраційні сповіщувачі з магнітоконтактним датчиком типу VD1;

4. сповіщувачі пожежні комбіновані диму і тепла типу СПД 3.5;

5. ручні пожежні сповіщувачі типу SPR – 1;

6. звукові/світлові оповісники Шмель- 2;

7. прилад приймально-контрольний (централь) DSC типу PC - 1864H.

Передбачити загальну кількість шлейфів охоронний - пожежної і тривожної сигналізації - 51, з них:

1. 2 шлейфи тривожної сигналізації;

2. 17 шлейфів пожежної сигналізації;

3. 32 шлейфи охоронної сигналізації.

Кожен шлейф сигналізації вивести на пульт централізованої охорони на окремий пультовий номер.

Для устаткування об'єкту системою відео спостереження використати:

1. об' єктив типу Fujinon HF9HA - 1B;

2. камера без об' єктиву VС45CSHRX-12;

3. відеореєстратор типу DVR 1604LE - AS ;

4. жорсткий диск типу Hitachi(HGST);

5. відеокамера зовнішня типу EVC - S1006X ;

6. монітор для відеоспостереження типу HYUNDAI TELECOM HMLC – 220.

Передбачити загальну кількість шлейфів системи відеоспостереження - 11, що ведуть до камер. Кожен шлейф системи вивести на окремий вхід відео реєстратора.

Для устаткування об'єкту системою контролю і управління доступом використати:

1. Контролер типу МД1024;

2. Електромагнітний замок М- 60;

3. Считиватель PR – 01;

4. Турникет-трипод Бизант 5.3;

5. Пульт управління турнікетом типу Т-ПУ;

6. Дверний доводчик фірми CISA;

7. GEZE Доводчик TS 4000 ;

8. Перетворювач інтерфейсів RS - 232/485.

Передбачити загальну кількість шлейфів системи КУД – 1.

Для устаткування резервного електроживлення використати:

1. акумулятор 65Ач;

2. джерело безперебійного живлення типу SinPro 180 - S310.

ДОДАТОК Б

ОБЛАДНАННЯ СИСТЕМИ ОХОРОННО-ПОЖЕЖНОЇ СИГНАЛІЗАЦІЇ

1 Датчик комбінований диму і тепла СПД 3.5

Зовнішній вигляд датчика комбінованого диму і тепла СПД 3.5 представлен на рисунку Б.1.

Рисунок Б.1 – Зовнішній вигляд датчика

Сповіщувач пожежний комбінований тепло-димовий CПД - 3.5 призначений для виявлення займань в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму, а також перевищення порогового значення температури навколишнього повітря і передачі сигналу "ПОЖЕЖА" приймально-контрольним приладам(ПКП).

Технічні характеристики пожежного сповіщувача :

• чутливість 0,05—0,2 дБ/м;

• діапазон статичної температури спрацьовування 54-70°С;

• струм споживання в черговому режимі не більше 0,095 мА;

• максимально допустимий струм у режимі "ПОЖЕЖА" от12 до 22 мА;

• час відключення живлення для повернення у черговий режим роботи не більше 3сек;

• спосіб формування вихідного сигналу контактами реле;

• наявність індикації чергового режиму - так;

• діапазон робочих температур - 30+55°С;

• габаритні розміри 100х48мм.

2 Сповіщувач пожежний ручний SPR – 1

Зовнішній вигляд датчика комбінованого диму і тепла СПД 3.5 представлен на рисунку Б.2.

Технічні характеристики сповіщувача :

• діапазон живлячої напруги не більше 30 В;

• внутрішній опір сповіщувача при розімкненому контакті не менше 1МОм;

• внутрішній опір сповіщувача при замкнутому контакті не більше 1 Ом;

• внутрішній опір в режимі "пожежа" при струмі 20 мА не більше 500 Ом;

• струм споживання в черговому режимі при максимальній напрузі живлення 30В не більше 5 мкА;

• струм споживання при замкнутих контактах встановлюється зовнішнім резистором в діапазоні значень 5 - 20 мА;

• зусилля, необхідне для включення робочого елементу (кнопки) не менше 25,0 Н;

• габаритні розміри 102 х 102 х 38 мм;

• маса 0,12 кг.

Рисунок Б.2 – Зовнішній вигляд сповіщувача

3 Датчик руху Satel IVORY

Зовнішній вигляд датчика руху Satel IVORY представлен на рисунку Б.3.

Рисунок Б.3 – Зовнішній вигляд датчика

Оптична система сповіщувача створена на базі високоякісного сегментного дзеркала, яке забезпечує однакову чутливість в межах усієї площі, що охороняється, завдяки чому відсутня "мертва зона". Використання прецизійного оптичного тракту і передового сигнального процесора гарантує дуже високу чутливість сповіщувача і стійкість до неправдивих тривог. Механізм цифрової компенсації температури забезпечує роботу пристрою в широкому діапазоні температур. Додаткові переваги сповіщувача - пам'ять тривог і можливість дистанційного включення і виключення світлодіода.

Технічні характеристики:

• максимальне споживання струму : 12 мА;

• рівень безпеки : Grade 2;

• габаритні розміри корпусу : 57 x 123 x 42 мм;

• споживання струму в режимі готовності : 12 мА;

• виявлювана швидкість руху : 0,3-3 м/c;

• рекомендована висота монтажу : 2,1-3 м;

• діапазон робочих температур : - 30°C +55 °C ;

• номінальна напруга живлення(±15%) : 12 В ;

• вага: 112 г;

• тип сповіщувача : дротяний;

• тип сенсора : здвоєний піроелектричний;

• дальність детектування руху : 18 метрів;

• вертикальний кут детектування руху : 88,5 градусів;

• можливість використання на вулиці: немає;

• тип установки : на стіну, на стелю;

• захист від злому тампером : є;

• тип монтажу : накладній;

• можливість монтажу на металеві двері, ворота : немає.

4 Вібраційний сповіщувач з магнітоконтактним датчиком VD - 1

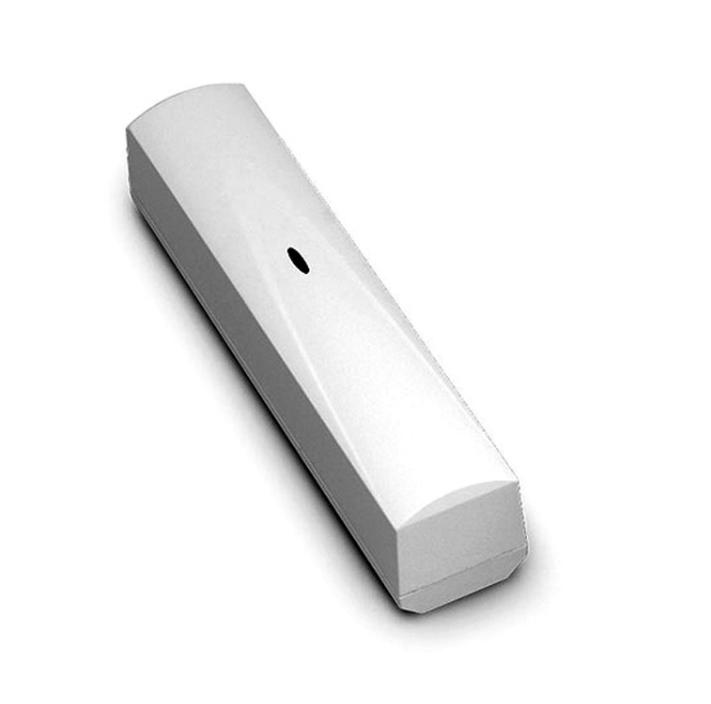

Зовнішній вигляд вібраційного сповіщувача з магнітоконтактним датчиком VD - 1 представлен на рисунку Б.4.

Рисунок Б.4 – Зовнішній вигляд сповіщувача

Вібраційний сповіщувач, завдяки використанню передових технологій в обробці сигналу від п`єзокерамічного сенсора, може розрізняти природні фонові коливання від вібрацій, викликаних спробою злому дверей або вікна. Сигнал, що поступає від сенсора, аналізується по амплітуді, тривалості і кількості вібрацій. Незалежний вбудований магнітоконтактний датчик. Відмінною рисою цього сповіщувача є малий споживаний струм.

Технічні характеристики:

• пьезокерамічний сенсор вібрації;

• цифрова обробка сигналу;

• регулювання чутливості і параметрів детекції;

• релейний вихід NC для підключення до ПКП;

• незалежний вбудований магнітоконтактний датчик;

• номінальна напруга живлення(±15%) 12 В;

• максимальне споживання струму 5,4 Ма;

• споживання струму в режимі готовності 3,5 мА;

• діапазон робочих температур - 30 °C.+55 °C;

• габаритні розміри корпусу 24x110x27 мм;

• вага 44 г.

5 Сповіщувач розбиття скла INDIGO

Зовнішній вигляд сповіщувача розбиття скла INDIGO представлен на рисунку Б.5.

Рисунок Б.5 – Зовнішній вигляд сповіщувача

Виявлення розбиття листового, багатошарового і загартованого скла. Розширений мікропроцесорний двоканальний аналіз сигналу(сигналізація у разі реєстрації низькочастотного звуку удару і потім високочастотного звуку скла, що б'ється). Плавне регулювання чутливості за допомогою потенціометра. Сигналізація аварії (включенням тривожного реле і світлодіода) у разі падіння напруги живлення нижче 9 В.

Технічні характеристики:

• тип сповіщувача : дротяний;

• тип сенсора : акустичний;

• дальність детектування розбиття скла : 6 метрів;

• тип установки : на стіну, на стелю;

• тип монтажу : накладній;

• середнє споживання струму(±10%) : 12,5 мА ;

• номінальна напруга живлення(±15%) : 12 В ;

• діапазон робочих температур : - 10°C+55°C ;

• габаритні розміри корпусу : 48 x 78 x 23 мм.

6 Шмель-2 сирена

Зовнішній вигляд сирени Шмель-2 представлен на рисунку Б.6.

Рисунок Б.6 – Зовнішній вигляд сирени

Оповісники призначені для сповіщення звуковими і світловими сигналами в системах пожежної і охоронної сигналізаціях. Оповісники мають пожежний і охоронний сертифікати.

Технічні характеристики сирен :

• напруга живлення : від 9 В до 15 В;

• струм споживання : 0,20 A;

• рівень звуку : не менше 105 дБ;

• робоча температура :від - 25°З до 70°з;

• міра захисту оболонки : IP43C;

• габаритні розміри : 154х90х41 мм;

• маса : 0,28 кг.

7 Клавіатура до приладу приймально-контрольному DSC, PK 5500

Зовнішній вигляд сирени Шмель-2 представлен на рисунку Б.7.

Рисунок Б.7 – Зовнішній вигляд клавіатури

Технічні характеристики:

• відображення інформації : ЖК дисплей;

• зони клавіатури : 1 повністю програмований вхід зони або додатковий вихід PGM(програмується);

• підключення: 4-дротяна шина Keybus;

• працює з моделями ППК : DSC PC 585, 1565, 5010, 5020, 1616, 1832,1864.

ДОДАТОК В

ОБЛАДНАННЯ СИСТЕМИ ВІДЕОСПОСТЕРЕЖЕННЯ
