2.3 Обозначение учебной документации
Каждому учебному документу присваивается свое обозначение. Обозначение одного документа не должно быть использовано для обозначения другого.
В МГПК для специальности 2-360101 «Технология машиностроения» принята следующая структура обозначения учебных документов:

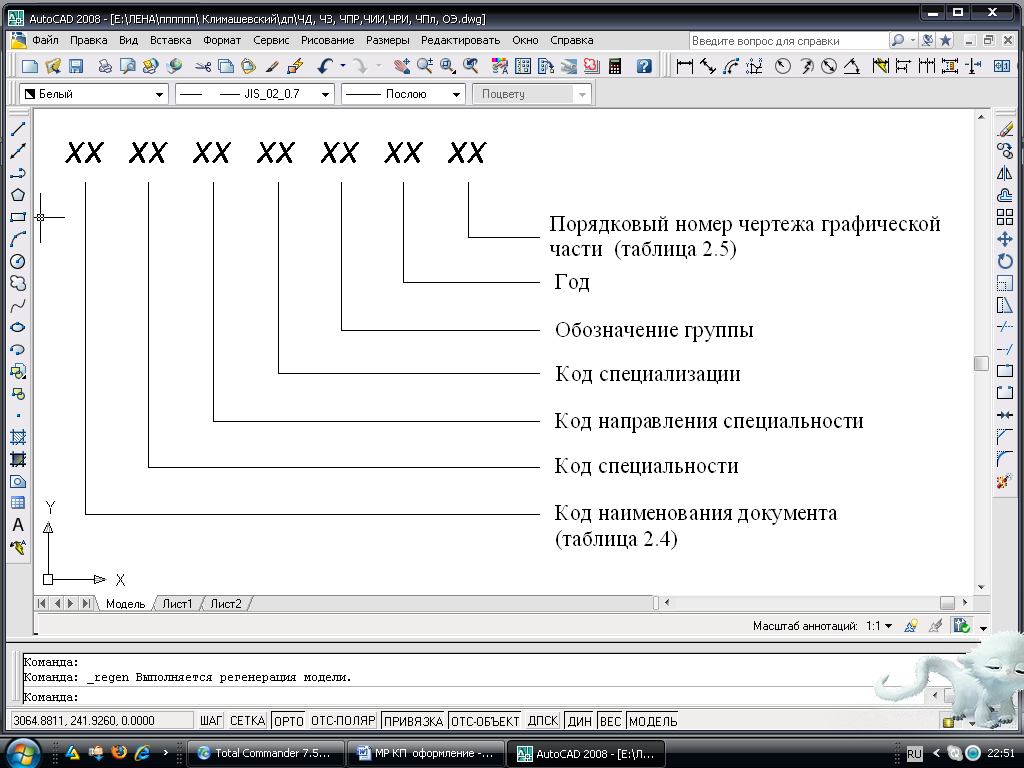

Структура обозначения документа:
Пример – КП 2-36 01 01 – 01 31 ДО-41 2011 01
Таблица 2.1 – Код наименования документа
Наименование документа |
Код |
Курсовой проект |
КП |
Пояснительная записка |
ПЗ |
Ведомость курсового проекта |
ВП |
Операционные эскизы |
ОЭ |
Комплект технологических документов |
КТД |
Таблица 2.2 – Порядковый номер чертежа графической части
Наименование графического документа |
Код |
Чертеж детали |
01 |
Чертеж заготовки |
02 |
Чертеж приспособления |
03 |
Чертеж режущего инструмента |
04 |
Чертеж измерительного инструмента |
05 |
Чертежи операционных эскизов |
06 |
Чертеж плана участка |
07 |
2.4 Складывание чертежей “гармоникой”
Складывание чертежей и их копий в папки или конверты, а также для брошюровки установлено ГОСТ 2.501 -68.
При складывании листов чертежей и их копий "гармоникой" соблюдают следующие правила:
при складывании чертежей в папки
1) листы складывают изображением наружу ("налицо") так, чтобы основная надпись чертежа оказалась на верхней лицевой стороне сложенного листа, в правом нижнем углу (рисунок 2.4, а);
2) листы необходимо складывать на один из основных форматов, предпочтительно на формат А4;
Рисунок 2.4 – Складывание листов
“гармоникой»
листы всех форматов сгибают сначала "гармоникой" по линиям, перпендикулярным к основной надписи чертежа (рисунок 2.5, а), а затем сгибают по линиям, параллельным основной надписи, в порядке, указанном на рисунках 2 и 3, до формата А4;

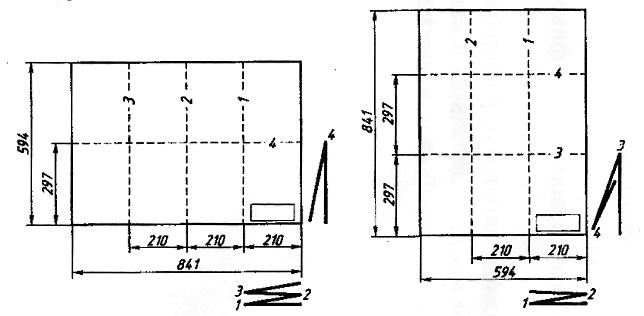

Рисунок 2.5 — Складывание чертежей (формата А1) в папку
при брошюровке (подшивке) чертежей
листы, предназначенные для брошюровки (подшивки) на формат А4, складывают в последовательности, указанной на рисунке 2.6 цифрами на линиях сгибов;
Р
исунок
2.6 — Складывание чертежей (формата А1)
для брошюровки
(горизонтально и вертикально расположенные листы)
у листов, подлежащих брошюровке, отгибают на лицевую сторону левый угол (сгиб 2 на рисунке 2.6);
отверстия для брошюровки листов пробивают с левой стороны листа.
3 Оформление комплекта технологической документации
При выполнении курсового проекта производится оформление комплекта технологической документации, состоящего из следующих карт технологического процесса:
маршрутная карта;
операционная карта;
карта эскизов;
карта технического контроля.
