2 Оформление графической части проекта

2.1 Общие требования

Графическую часть проекта выполняют на листах формата А1 (594×841 мм). Этот формат принят в качестве единицы измерения объема графической части. Причем используют основные форматы А1, А2 (420х594), А3 (297х420), А4(210х297). Кроме указанных форматов разрешается пользоваться дополнительными форматами, образуемыми увеличением сторон основных форматов, на величину, кратную размерам формата А4.

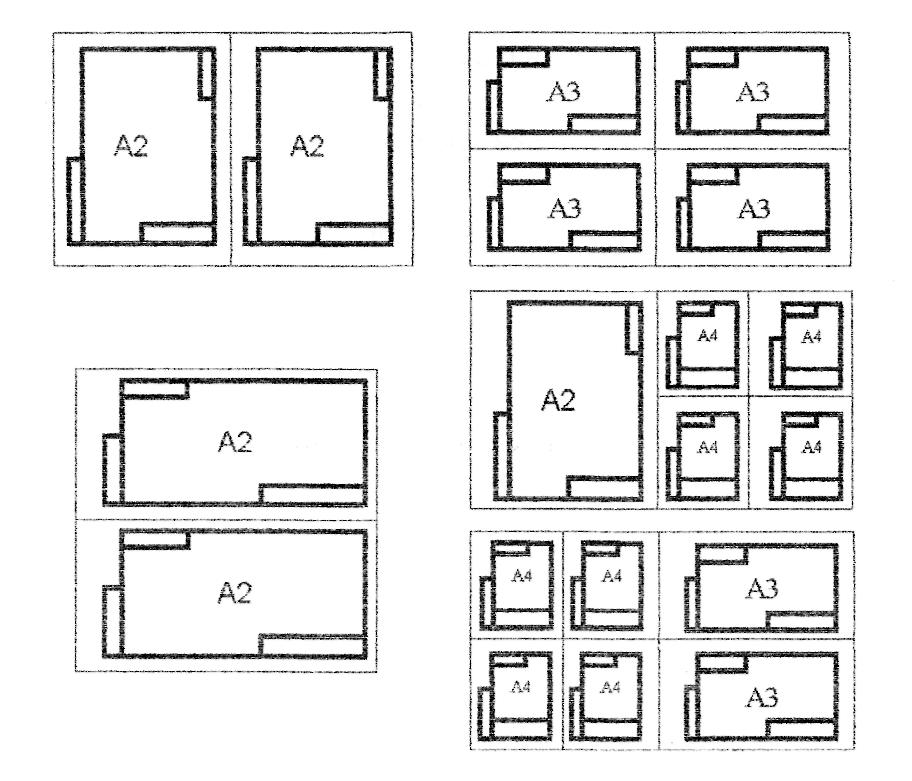

При необходимости выполнить изображения малого размера, лист формата А1 разбивается (но не разрезается) на меньшие форматы. Примеры деления формата А1 приведены на рисунке 2.1.

Рисунок 2.1 - Примеры деления формата А1

Основная надпись располагается в правом нижнем углу формата. На листах формата А4 основная надпись может быть расположена только по короткой стороне листа.

Рекомендуемый формат чертежей 1:1, применение других масштабов согласуется с руководителем проекта.

Внешнее оформление чертежей. Форматов, обводка рамок, форма основной надписи должны соответствовать действующим стандартам ЕСКД, ЕСТД, принятым образцам и примерам.

Количество изображений (видов, разрезов) на чертеже должно быть минимальным, но достаточным для полного представления о предмете.

2.2 Требования к чертежам

Чертеж детали. При использовании заводских чертежей, выпущенных по ранее действовавшим стандартам, в качестве прототипов необходимо предварительно их проанализировать на предмет соответствия существующим стандартам, при необходимости внести коррективы.

Выполняя курсовой проект, чертеж детали вычерчивают на соответствующем формате в пределах листа А1. Количество проекций, разрезов и сечений должно быть минимально-достаточным для восприятия детали в целом, так и ее отдельных элементов. Масштаб согласовывается с руководителем проекта.

На рабочем чертеже детали буквенные обозначения поверхностей, видов, разрезов и т.д. присваивают в алфавитном порядке без пропусков (исключая буквы Й, О, Х, Ъ, Ы, Ь). Буквы должны быть в два раза больше размерных чисел.

Размеры детали должны изображаться на соответствующем расстоянии от контура. Графическими символами в соответствии с существующими стандартами должны изображаться: конструкторские базы, отклонения от формы поверхностей, точность взаимного расположения поверхностей, шероховатость и местные технические требования.

Общие технические требования располагают над формой основной надписи на расстоянии 20 мм от нее. Ширина колонки не более 185 мм. Пункты технических требований должны иметь сквозную нумерацию. Каждый пункт записывается с новой строки.

Чертеж заготовки. Чертежи детали и заготовки выполняются отдельно. При использовании в качестве заготовки прокат или круг, заготовка изображается тонкой линией на основном виде чертежа детали. При выполнении чертежа заготовки (отливка, штамповка, поковка) контур ее обводится толстыми черными линиями (S=0,7-1,2 мм), а контур детали вписывается в контур заготовки тонкими линиями, относительно которых проставляются припуски на обработку.

Технические требования указываются в соответствии со стандартами на вид заготовки.

На чертеже заготовки проставляют все необходимые размеры с отклонениями, указывается материал, ГОСТ на материал, термообработка и технические требования на изготовление.

В технических требованиях указывается следующее:

• отклонения от правильной геометрической формы и взаимного расположения поверхностей;

• технические указания и рекомендации по характеру обработки отдельных поверхностей;

• указания относительно термообработки и твердости;

• радиусы закруглений, не указанные на чертеже штамповочные и литейные уклоны;

• допустимые поверхностные дефекты.

Операционные эскизы. Операционные эскизы выполняют на соответствующем формате в пределах листа формата А1 в количестве 1,5 - 2 листов

В левом верхнем углу указывается номер и наименование операции шрифтом № 10, например «015 ТОКАРНО - ВИНТОРЕЗНАЯ». Над угловым штампом и ниже операционного эскиза помещается таблица для указания типа применяемого оборудования и режимов обработки в размеры согласно рисункам 2.2 и 2.3:

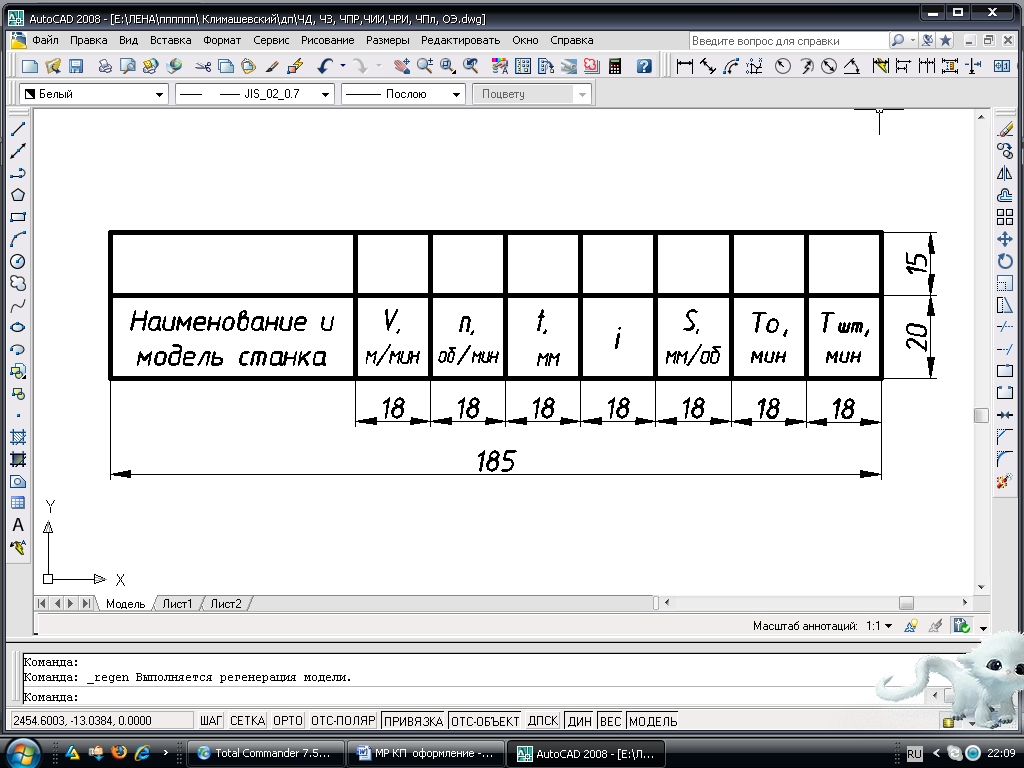

Рисунок 2.2 – Таблица операционных эскизов многоинструментальной обработки

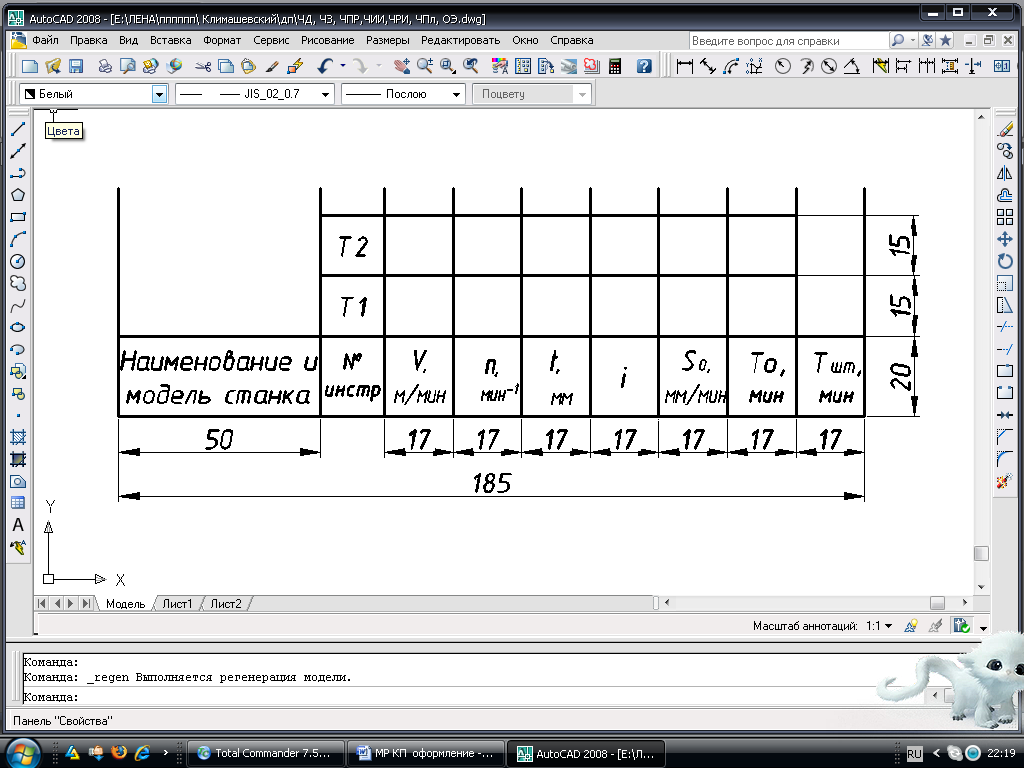

Рисунок 2.3 – Таблица операционных эскизов одноинструментальной обработки

Операционные эскизы - это отражение на плоскости статическими средствами динамики процесса обработки. Для этого необходимо в минимально-необходимом количестве проекций изобразить на операционных эскизах обработки:

• заготовку в начале и в конце рабочего хода (при ее перемещении со столом станка;

• профиль обрабатываемой поверхности (поверхностей), обведенными линиями в 2-3 раза толще линий остального контура;

• режущий инструмент (инструменты) сплошной линией в конце обработки, исключая осевые инструменты, которые показываются в начале рабочего хода.

При обработке на станках с ЧПУ режущий инструмент указывается в конце обработки или в «0 (ноль)» инструмента. Вдоль контура обрабатываемой поверхности (поверхностей) наносится траектория перемещения режущего инструмента. Допускается смещать траекторию обработки относительно контура обрабатываемой поверхности в направлении только одной из плоскостей X или Z;

• вспомогательный инструмент;

• направление движения рабочих органов станка – стрелками с соответствующим буквенным обозначением;

• схему установки заготовки – символами в соответствии с ГОСТ 3.1107-83 по правилам черчения на всех проекциях;

• размеры обрабатываемой поверхности (или поверхностей) которые необходимо получить в результате выполнения операции или перехода (переходов), с указанием поля допуска, а в скобках - отклонений, с соответствующей нумерацией в кружках диаметром 6-8 мм на продолжении размерных линий;

• шероховатость обрабатываемой поверхности (или поверхностей), принятой для обработки резанием;

• справочные размеры, помечая их символом «*», с указанием надписи внизу на свободном поле чертежа ( например, *Размер для справок).

На свободном от графических изображений поле записывают содержание выполняемого перехода (переходов) с использованием ключевых слов в повелительном наклонении (ГОСТ 3.1702-79), ссылаясь на нумерацию размеров (например, «Точить поверхность, выдерживая размеры 3, 5»).

Форму основной надписи заполняют аналогично чертежу детали с указанием наименования чертежа : «Операционные эскизы».
