2.2 Разработка проектируемого технологического процесса

В данном пункте пояснительной записки необходимо произвести:

1. Анализ базового и проектируемого технологического процесса;

2. выбор и обоснование технологических баз;

3. выбор оборудования и технологической оснастки.

2.2.1 Анализ базового и проектируемого технологического процесса

В данном пункте необходимо представить перечень последовательности операций механической обработки детали по существующему на предприятии технологическому процессу и проектируемому. Заполнить таблицу 2.1. Указать конкретные недостатки базового тех­нологического процесса.

В соответствии с типом производства и направлениями совершенствования производст­ва в отрасли и на базовом предприятии предложить изменения в существующий технологиче­ский процесс и кратко описать новую технологию.

Таблица 2.1 - Сравнительная таблица базового и проектируемого технологических процессов

Базовый ТП		Проектируемый ТП
№ и наименование операции	Модель оборудования	№ и наименование операции	Модель оборудования
1	2	3	4

Параллельно оформить в тонких линиях операционные эскизы механической обработки, а также карты эскизов комплекта технологических документов.

2.2.2 Выбор и обоснование технологических баз

До разработки технологического процесса необходимо составить подробное описание поверхностей, которые служат технологическими база­ми на всех операциях механической обработки. Обосновать выбор черновых и чистовых баз. При этом необходимо руководствоваться следующими соображениями:

1. в качестве чистовых технологических баз следует принимать те элементы детали, которые являются базами конструкторскими и измерительными, что уменьшит погрешность бази­рования, т.к. при этом выполняется принцип совмещения баз;

2. строить обработку целесообразно таким образом, чтобы чистовые технологические базы были одними и теми же на протяжении всего ТП, что обеспечивает выполнение принципа постоянства баз и является предпосылкой для увязки баз черновых и чистовых;

3. смена чистовых баз целесообразна в том случае, если необходимо выполнить принцип со­вмещения баз для обеспечения нулевой погрешности базирования;

4. в качестве черновых баз на первых операциях назначают те элементы, относительно кото­рых обрабатываются будущие чистовые базы, и используют черновые базы только один раз;

5. к поверхностям, используемым в качестве черновых баз, предъявляют следующие требова­ния:

• их припуски и уклоны должны быть минимальными;

• эти поверхности должны быть без следов прибылей и других дефектов заготовки;

• они не должны являться поверхностями разъёма;

• должны принадлежать матрице, а не пуансону - при штамповке, и форме, а не стержню - при отливке;

• должны иметь наиболее высокую точность размеров и качество поверхности загото­вок;

• в качестве черновых, баз целесообразно использовать те поверхности заготовки, кото­рые останутся необработанными в готовой детали.

Заполнить таблицу 2.2

Таблица 2.2 - Обоснование технологических баз

№ операции	Операция		Характер установки		Эскиз обработки
	Код	Наименование
1	2	3		4		5

В графах 1 и 3 указать номера и наименования операций механической обработки проектируемого технологического процесса, в графе 2 – коды операций согласно классификатору кодов.

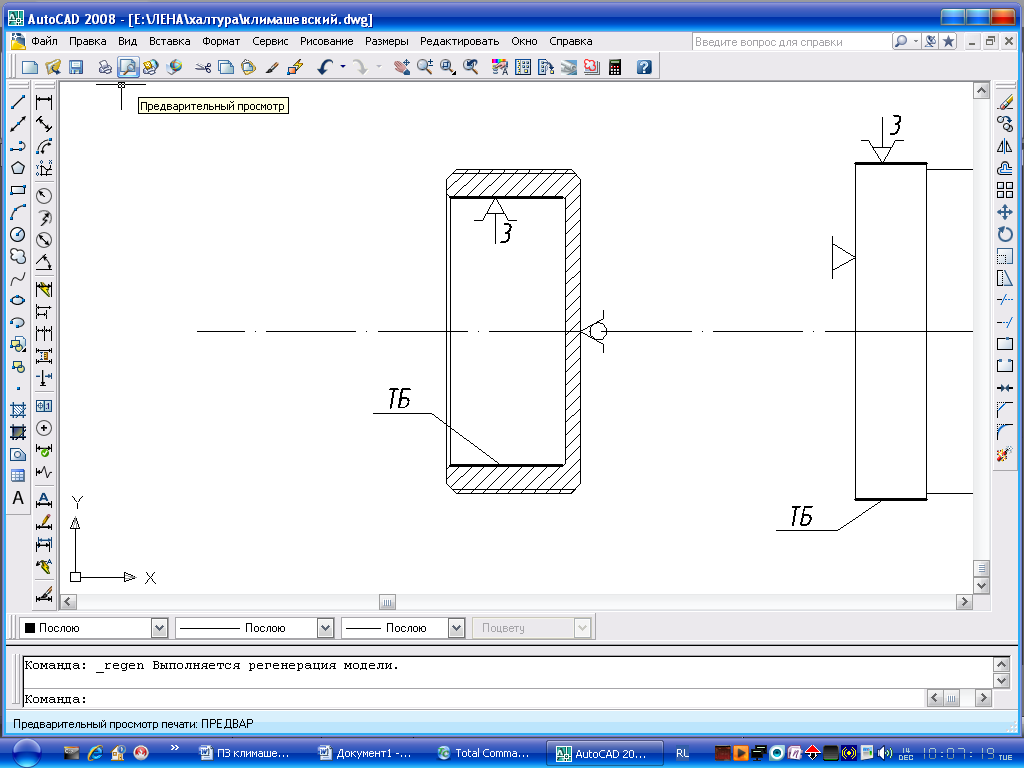

В графе 4 указать принятый характер установки детали на операциях, в графе 5 изобразить упрощенный эскиз детали с обозначением технологической базы (ТБ), выделив ее утолщенной линией и условным обозначением устано­вочных и зажимных элементов по ГОСТ 3.1107-81.

Пример:
