Ток мгновенного расцепления.

Автоматический выключатель характеризуется током, при котором вызывается мгновенное расцепление главной контактной пары.   Для модульных и силовых автоматических выключателей характеристика мгновенной защиты указывается по-разному:

  • модульным автоматам присваивается защитная характеристика: A, B, C, D, Z и K;

  • для силовых выключателей задаётся значение тока в амперах или число кратное номинальному току.



Защитные характеристики модульных автоматических выключателей.

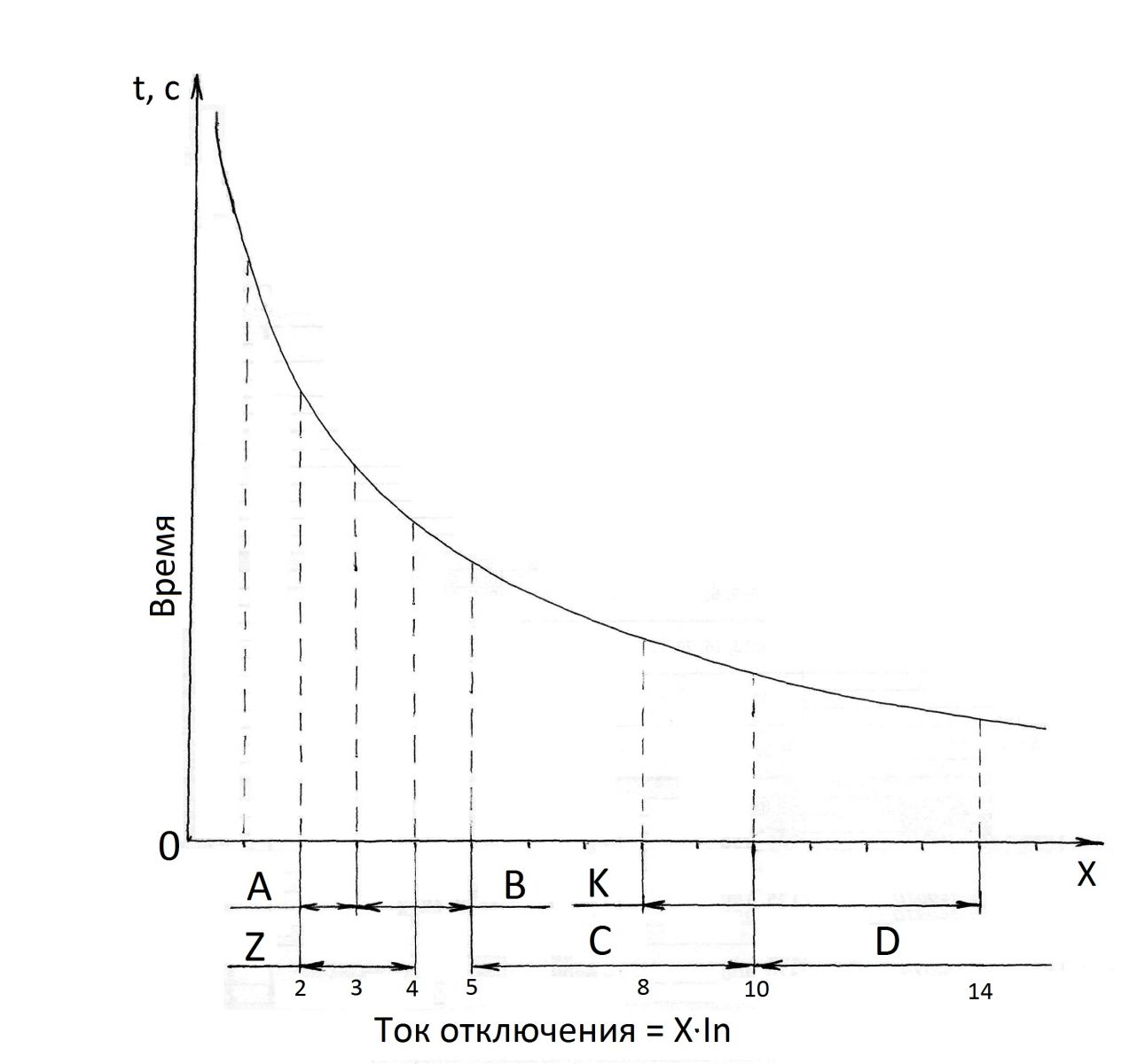

На изображение приведена условная зависимость тока КЗ от времени. На горизонтальной оси отложены целые числа, которые являются кратными номинальному току (In). Автоматический выключатель посредством электромагнитного расцепителя произведёт автоматическое размыкание контактов в заданной зоне (ниже приводятся пределы, в которых происходит отключение, при различных защитных характеристиках).   Для модульных автоматических выключателей согласно ГОСТ Р 50345-99 устанавливается определённая защитная характеристика. A – расцепляющее устройство активируется при токе 2-3 от In; B – расцепляющее устройство активируется при токе 3-5 от In; C – расцепляющее устройство активируется при токе 5-10 от In; D – расцепляющее устройство активируется при токе 10-20 от In; Z – расцепляющее устройство активируется при токе 2-4 от In; K – расцепляющее устройство активируется при токе 8-14 от In. где In – номинальный ток автомата.

Например, при значении In = 10А и защитной характеристике C расцепление произойдёт при достижении током короткого замыкания диапазона 5-10 In или 50-100 ампер.   A – для сетей с большими суммарными длинами проводников; B – для сетей с малыми токами КЗ (электрические нагреватели, плиты); C – для сетей с большими токами (наиболее применяемое исполнение); D – для сетей с высокими токами пуска (сварочные аппараты, электродвигатели, трансформаторы); Z – для сетей с электронными устройствами или цепей сигнализации; K – специфическое применение для сетей с высокими токами пуска.   Пусковые токи появляются кратковременно от долей секунды до 10 секунд, в зависимости от подключенного устройства. Например:

  • лампа накаливания ЛОН кратковременно при включении потребляет 2-4 номинальных мощности;

  • электрический двигатель в момент разгона может потреблять 8-14 рабочих мощностей.

Мгновенная защита для силовых автоматических выключателей.

Мгновенная защита для силовых автоматов (уставка) задаётся числом в амперах или в виде Х·In (Х – целое число), при котором сработает расцепляющее устройство в зоне КЗ. Производитель может предлагать различные уставки в своём каталоге, но на практике завозятся выключатели настроенные на одно значение, а остальные под заказ (до 60 дней в зависимости от завода).

Времятоковая характеристика автоматического выключателя.

Графическая зависимость, которая отображает взаимосвязь нарастания тока и время через которое произойдёт отключение напряжения. Рост тока представляется зависимым от номинального тока (In), то есть изображается шкала со значениями кратными In.   На изображении слева представлена времятоковая характеристика для автоматического выключателя Record Plus выпуска корпорации General Electric. Вертикальная ось (ординат) диаграммы присвоена времени срабатывания в секундах, а горизонтальная ось (абсцисс) отражает рост тока. Двумя красными линиями отделена область, в которой происходит автоматическое срабатывание под действием расцепляющего устройства. В идеале должна быть одна линия, по которой можно отследить время расцепления главных контактов, но реальность накладывает свой отпечаток, создать точный расцепитель невозможно (этого в принципе и не нужно).   Область находящаяся слева от крайней красной линии - область, где автоматический выключатель ещё не сработал. А область справа от второй красной линии - область, где уже произошло автоматическое отключение.   На диаграмме дорисована толстая зелёная линия, условно разделяющая зоны срабатывания теплового (верхняя часть) и электромагнитного (нижняя часть) расцепителей. Комбинацию этих расцепителей называют термомагнитным расцепляющим устройством. Две серые линии обозначают зону срабатывания при настройке теплового расцепителя на значение 0,8 In.
