Типы автоматических выключателей. Что означает тип автомата?

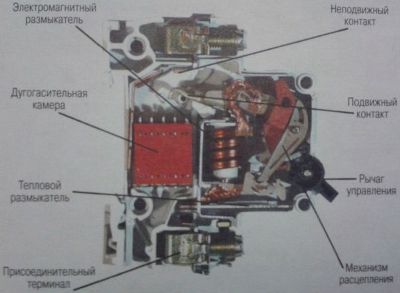

Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.
Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.
Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.
Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.
Существует несколько типов отключения автоматических выключателей. Их еще называют — типы время-токовых характеристик отключения.
A, B, C, D, K, Z.
A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
K – индуктивные нагрузки.
Z – для электронных устройств.
Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю
Read more: http://elektrobiz.ru/elektrotexnicheskaya-produkciya/vidy-tipy-avtomaticheskix-vyklyuchatelej.html#ixzz2veORnciY
Технические и эксплуатационные характеристики автоматического выключателя.
К техническим характеристикам автоматического выключателя можно отнести:
номинальный ток;
ток мгновенного расцепления;
времятоковую характеристику;
предельную коммутационную способность (ПКС);
категорию применения (селективность);
количество полюсов;
габаритные размеры.
Среди характеристик главной цепи перечисляют:
род тока;
напряжение сети;
частота переменного тока.
К эксплуатационным характеристикам выключателя относят:
климатическое исполнение;
категорию размещения;
степень защиты, создаваемую корпусом;
способы присоединения проводников;
вариации крепления автомата.
Расшифровка некоторых аббревиатур:
КЗ – короткое замыкание; ПКС – предельная коммутационная способность или предельная отключающая способность или предельная наибольшая отключающая способность; In – номинальный ток автоматического выключателя.
Номинальный ток.
Под номинальным током автоматического выключателя понимается ток, при котором аппарат рассчитан на продолжительную эксплуатацию и не активирует защитного срабатывания. Если указанный в маркировке ток превышен, автомат по прошествии определённого времени прерывает снабжение сети. Небольшая оговорка:
номинальный ток автоматического выключателя – ток, на проведение которого просчитаны токопропускающие элементы;
номинальный ток теплового расцепителя – ток, на который настраивается расцепляющее устройство (при нём срабатывания не вызывается).
В дальнейшем, под номинальным током будем подразумевать номинальный ток теплового расцепителя. Номинальный ток является одной из определяющих характеристик автоматического выключателя, так как относительного этого значения просчитываются критические токи, при которых расцепителями вызывается размыкание контактов. Для верного выбора автоматического выключателя нужно знать номинальный ток сети. Номинальный ток сети высчитывается из потребляемой мощности. Заведомо известно, какой прибор сколько потребляет мощности. Получают суммарную мощность и в первом приближении используют соотношение: P = U · I, где Р – потребляемая мощность в ваттах, U – напряжение в сети в вольтах, I – ток в сети в амперах. Но это формула верна для сети постоянного тока, для сети переменного тока всё намного сложнее. Полная мощность (S) является векторной суммой активной мощности (Р) и реактивной мощности (Q): S2 = P2 + Q2. В свою очередь:
активная мощность P = I · U · Cosϕ;
реактивная мощность Q = I · U · Sinϕ.
Где ϕ - угол, с которым ток отстаёт или опережает напряжение. Для измерения коэффициента реактивной мощности (Cosϕ) применяют фазометры.
