4. Составить подобным образом таблицы производственного травматизма по муниципальным образованиям ур

до 2005 года

5. Ввести в таблицы данные, представленные на рис. 1.3

6. Рассчитать показатели травматизма КЧ и КТ

6.1 Рассчитать КЧ по формуле КЧ=(Число НС)*1000/(число работающих)

Для этого расчет сначала произвести по первому району:

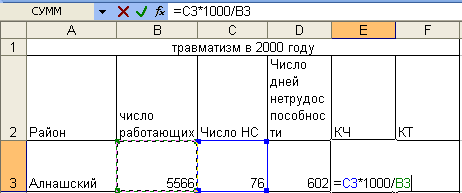

Нажать на первую ячейку под КЧ, нажать знак = и нажать на первую ячейку под Число НС, затем набрать на клавиатуре умножить на тысячу *1000 и разделить / , нажать на первую ячейку под Число работающих, нажать кнопку на клавиатуре ENTER. (рис. 1.4)

Рис. 1.4

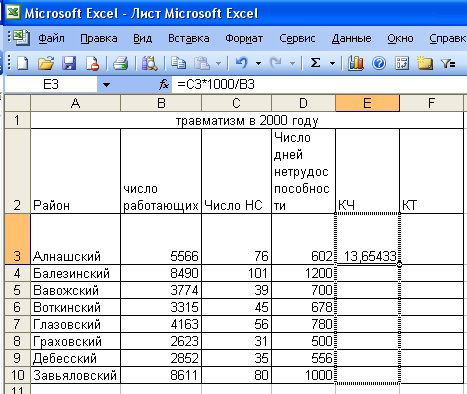

Затем ячейку с рассчитанным КЧ, взяв ее за границу, растянуть на весь столбец как показано на рис. 1.5

Рис. 1.5

6.2. Рассчитать КТ по формуле КТ=(Число дней нетрудоспособности)/(Число НС). Расчет проводить аналогично п.6.1

7. Составить сводные таблицы показателей травматизма (КЧ, КТ) за 2000-2005гг, как показано на рис. 1.6 и заполнить их.

Сводная таблица по КЧ за 2000-2005гг
Район	2000г	2001г	2002г	2003г	2004г	2005г
Алнашский
Балезинский
Вавожский
Воткинский
Глазовский
Граховский
Дебесский
Завьяловский

Рис. 1.6

8. Проверить корректность введенных данных и в случае необходимости отредактировать их.

9. Продемонстрировать преподавателю полученные данные и корректно заполненные таблицы.

10. Сохранить результаты работы на диске для дальнейшего использования.

Обработка результатов

Цель: научиться строить диаграммы, линии тренда и сортировать полученные данные по различным параметрам.

Справочная информация

Представление данных в графическом виде позволяет решать самые разнообразные задачи. Основное достоинство такого представления — наглядность. На графиках легко просматривается тенденция к изменению. Можно даже определять скорость изменения тенденции. Различные соотношения, прирост, взаимосвязь различных процессов — все это легко можно увидеть на графиках.

1. Построить диаграммы уровней травматизма (по кч) по муниципальным образованиям ур

за 2000-2005гг.

Для построения диаграмм уровней травматизма по муниципальным образованиям УР необходимо работать со сводной таблицей по КЧ за 2000-2005гг.

1. В сводной таблице по КЧ выделить строку с годами, зажать на клавиатуре клавишу CTRL и выделить строку показателей КЧ по первому району (рис. 2.1)

Рис. 2.1

Справочная информация

В диалоговом окне диаграммы можно изменить следующие параметры:

• указание строки (строк) для разметки оси х. Метками строк и столбцов называются заголовки строк и столбцов. Чтобы на графике появились метки осей, надо при задании области построения графика включить в нее заголовки строк и столбцов;

• указание колонки (колонок) для формирования текста легенды (о – отсутствии легенды).

Созданная диаграмма появится на месте рабочей таблицы в той области, которая была отмечена первоначально.

Excel предлагает пользователю 9 типов плоских диаграмм и 6 типов объемных.

2. В диалоговом окне вставка выбрать диаграмма, в появившемся окне диаграммы выбрать точечная как показано на рис. 2.2

XY-точечная диаграмма является наиболее подходящим типом диаграммы для обработки результатов лабораторных исследований.

Рис. 2.2

Нажать далее, в следующем окне проверить, что выбрано ряды в строках и нажать далее. В следующем появившемся окне задать название диаграммы (например, динамика травматизма в Алнашском районе), задать название оси Х – годы, оси Y – КЧ, нажать далее. В следующем окне выбрать Поместить диаграмму на имеющемся листе и нажать Готово.

Построить для каждого района соответствующую диаграмму динамики травматизма.

2. Построить линию тренда

Справочная информация

Линия тренда - линия на графике движения, обозначающая общее направление движения. Линия тренда определяет линию поддержки для повышательного тренда и линию сопротивления для понижательного тренда.

Линии тренда можно проводить на гистограммах, графиках, линейчатых и XY-точечных диаграммах.

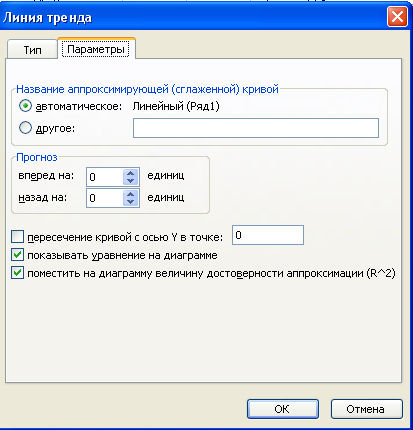

2.1 Нажать на получившуюся диаграмму и в диалоговом окне диаграмма выбрать добавить линию тренда. В появившемся окне на вкладке параметры поставить галочки как показано на Рис. 2.3

Рис. 2.3

2.2 На вкладке тип выбрать линию тренда, наиболее подходящую для построенной диаграммы (для изменения типа построенной линии тренда, необходимо нажать правой кнопкой мыши на линию тренда на диаграмме и выбрать формат линии тренда как показано на рис. 2.4)

Рис. 2.4

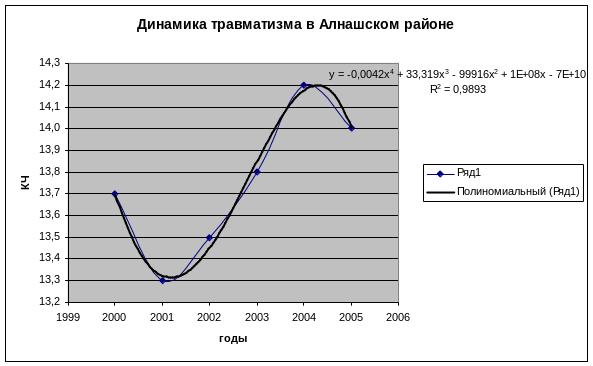

Величина достоверности аппроксимации линии тренда R² должна быть не менее 0,95 (для примера см. рис. 2.5)

рис. 2.5

2.3 Построить линии тренда для каждого района в отдельности

3. Построить таблицу с уравнениями уровней травматизма (рис. 2.6)

Район	уравнение	R^2
Алнашский
Балезинский
Вавожский
Воткинский
Глазовский
Граховский
Дебесский
Завьяловский

Рис. 2.6
