20. Перекрестно-ребристые, перекрестно-стержневые конструкции. Сетчатые оболочки.

Перекрестные покрытия представляют системы балок или ферм с параллельными поясами, перекрещивающихся в двух или трех направлениях. По своей работе такое покрытие приближается к работе сплошной плиты.

Конструкции, в которых применены балки, называют перекрестно-ребристыми, а при использовании ферм — перекрестно-стержневыми.

Совместная работа ферм позволяет уменьшить высоту их до 1/16-1/24 пролета.

Перекрестные конструкции, используя пространственный характер работы, позволяют снизить строительную высоту покрытия и сократить расход материалов, возводить разнообразные по габаритам здания из однотипных сборных элементов за­водского изготовления.

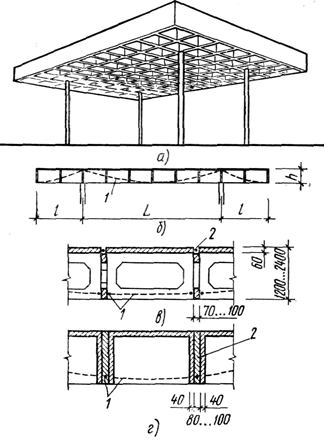

Рис. 106. Перекрестно- ребристая железобе­тонная конструкция:

а — общий вид; б — разрез; в — деталь покрытия, собираемого

из плоскостных элементов ; г — то же, из армоцементных кессонов; 1 —

напрягаемая ар­матура; 2 —бетон замоноличивания

Металлические перекрестные системы используют фермы из трубчатых сечений (реже из прокатных профилей) . Соединения производят на сварке или с помощью готовых узлов с отверстиями, куда вставляют и закрепляют отдельные стержни ферм. Возможности металлических перекрестно-стержневых систем в покрытии больших площадей без промежуточных опор огромны.

Металлические перекрестные системы используют фермы из трубчатых сечений (реже из прокатных профилей) . Соединения производят на сварке или с помощью готовых узлов с отверстиями, куда вставляют и закрепляют отдельные стержни ферм. Возможности металлических перекрестно-стержневых систем в покрытии больших площадей без промежуточных опор огромны.

Сетчатые купола - это многогранники, вписанные чаще всего в сферическую поверхность вращения. Сетка обычно образуется из треугольников, трапеций, ромбов, пятиугольников, шестиугольников и других фигур. Стержни решетки в узлах сетчатых куполов соединяются шарнирно. Сетчатый купол является распорной системой, которая воспринимается нижним опорным кольцом. В последнее время при проектировании деревянных куполов большого диаметра (до 257 м) сетчатые схемы получили наибольшее распространение. Они отличаются легкостью, четкостью и декоративностью рисунка конструктивных элементов.

Наиболее часто применяют купола с треугольной ячейкой и ее разновидностью. Предопределяют этот класс куполов ребристо-кольцевые купола с решетчатыми связями. Различают два метода построения сетчатых поверхностей. Для сравнительно пологих куполов характерен первый метод, основанный на построении плоской сети для одного из одинаковых пространственных секторов поверхности с последующим проектированием этой сети на криволинейную поверхность купола. К таким схемам сетчатых куполов относятся:

  1. ребристо-кольцевая со связями (купол Швеллера);

  2. звездчатая схема (купол Феппля);

  3. схема Чивитта;

  4. схема ромба.

Сетчатые купола выполняются из стержней различной длины; исключение составляет упомянутый случай икосаэдра. Существует много различных способов построения геометрии сетчатых куполов. Выбрать из них какой-либо один способ невозможно, поскольку этот выбор определяется условиями изготовления и материалом конструкции. Сферический купол может быть образован на основе плоской шестиугольной сетки. Купол с плоскими шестиугольными гранями не является жесткой конструкцией, так как не содержит достаточного количества стержней. Для ее стабилизации необходимо вводить дополнительные стержни, причем их длина не равна длине стержней плоской сетки, поскольку в результате деформации сетки углы в шестиугольниках изменяются. Небольшие купола выполняют, растягивая плоскую сетку и раскрепляя ее узлы дополнительными стержнями; такая конструкция менее чувствительна к допускам по длине стержней. Возможны и другие способы стабилизации куполов с шестиугольными ячейками. В последнее время особенный интерес вызывают конструкции так называемых геодезических куполов; стержни в них располагают вдоль линий большого круга или геодезических линий. Создателем такого рода конструкций является Р. Б. Фуллер (США).

Кружально-сетчатые купола применяются в виде сферичеких куполов и куполов из сомкнутых сводов. Недостатком кружально-сетчатых сферических куполов  является нестандартность косяков, размеры которых меняются по мере приближения к вершине купола, поэтому на практике предпочтительнее применять многогранные купола в виде сомкнутых сводов, у которых косяки являются стандартными. Узлы сопряжения косяков в кружально-сетчатых куполах могут быть решены при помощи шипов (безметальные кружально-сетчатые купола, предложенные СИ. Песельником) или на болтах. Сомкнутые своды, создающие купол, образуют правильный многоугольник и состоит из секторов (рис.107) Смежные секторы сомкнутого свода сопрягаются между собой при помощи специальных ребер-гуртов

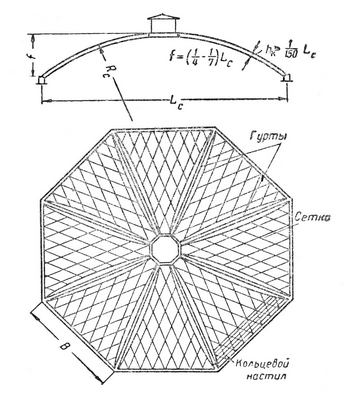

Рис. 107. Схематический план и разрез сетчатого сомкнутого свода со стандартными косяками
