17. Виды и конструктивные решения стен гражданских зданий
Вертикальные конструктивные элементы здания, отделяющие помещения от внешней среды и разделяющие здание на отдельные помещения называют стенами. Они выполняют ограждающие и несущие (либо только первые) функции. Их классифицируют по различным признакам.
По местоположению - наружные и внутренние.
Наружные стены — наиболее сложная конструкция здания. Они подвергаются многочисленным и разнообразным силовым и не силовым воздействиям. Стены воспринимают собственную массу, постоянные и временные нагрузки от перекрытий и крыш, воздействия ветра, неравномерных деформаций основания, сейсмических сил и др. С внешней стороны наружные стены подвержены воздействию солнечной радиации, атмосферных осадков, переменных температур и влажности наружного воздуха, внешнего шума, а с внутренней — воздействию теплового потока, потока водяного пара, шума.
Выполняя функции наружной ограждающей конструкции и композиционного элемента фасадов, а часто и несущей конструкции, наружная стена должна отвечать требованиям прочности, долговечности и огнестойкости, соответствующим классу капитальности здания, защищать помещения от неблагоприятных внешних воздействий, обеспечивать необходимый температурно-влажностный режим ограждаемых помещений, обладать декоративными качествами.
Конструкция наружной стены должна удовлетворять экономическим требованиям минимальной материалоемкости и стоимости, так как наружные стены являются наиболее дорогой конструкцией (20—25 % стоимости конструкций здания).
В наружных стенах обычно располагают оконные проемы для освещения помещений и дверные проемы — входные и для выхода на балконы и лоджии. В комплекс конструкций стены включают заполнение проемов окон, входных и балконных дверей, конструкции открытых помещений.
Эти элементы и их сопряжения со стеной должны отвечать перечисленным выше требованиям. Поскольку статические функции стен и их изоляционные свойства достигаются при взаимодействии с внутренними несущими конструкциями, разработка конструкций наружных стен включает решение сопряжений и стыков с перекрытиями, внутренними стенами или каркасом.
Наружные стены, а вместе с ними и остальные конструкции здания при необходимости и в зависимости от природно-климатических и инженерно-геологических условий строительства, а также с учетом особенностей объемно-планировочных решений рассекаются вертикальными деформационными швами различных типов: температурными, осадочными, антисейсмическими и др.
Внутренние стены делятся на:
- межквартирные;
- внутриквартирные (стены и перегородки);
- стены с вентиляционными каналами (около кухни, санузлов и др.).
В зависимости от принятой конструктивной системы и схемы здания наружные и внутренние стены здания подразделяются на несущие, самонесущие и ненесущие (рис.84).

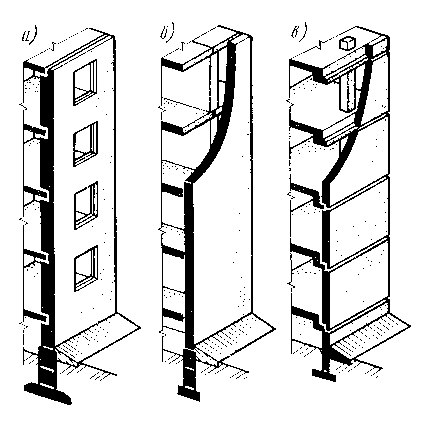

Рис.84. Конструкции стен:
а -несущие; б – самонесущие; в – навесные
Перегородки - это вертикальные, как правило, ненесущие ограждения, разделяющие внутренний объем здания на смежные помещений.
Их классифицируют по следующим признакам:
- по месторасположению - межкомнатные, межквартирные, для кухонь и сантехнических узлов;
- по функции - глухие, с проемами, неполные, то есть не доходящие до
потолка;
- по конструкции - сплошные, каркасные, обшитые снаружи листовым материалом;
- по способу установки - стационарные и трансформируемые.
Перегородки должны отвечать требованиям прочности, устойчивости, огнестойкости, звукоизоляции и др.
Несущие стены помимо вертикальной нагрузки от собственной массы воспринимают и передают фундаментам нагрузки от смежных конструкций: перекрытий, перегородок, крыш и пр.
Самонесущие стены воспринимают вертикальную нагрузку только от собственной массы (включая нагрузку от балконов, эркеров, парапетов и других элементов стены) и передают ее на фундаменты непосредственно либо через цокольные панели, рандбалки, ростверк или другие конструкции.
Ненесущие стены поэтажно (или через несколько этажей) оперты на смежные внутренние конструкции здания (перекрытия, стены, каркас).
Несущие и самонесущие стены воспринимают наряду с вертикальными и горизонтальные нагрузки, являясь вертикальными элементами жесткости сооружений.
В зданиях с ненесущими наружными стенами функции вертикальных элементов жесткости выполняют каркас, внутренние стены, диафрагмы или стволы жесткости.
Несущие и ненесущие наружные стены могут быть применены в зданиях любой этажности. Высота самонесущих стен ограничена в целях предотвращения неблагоприятных в эксплуатационном отношении взаимных смещений самонесущих и внутренних несущих конструкций, сопровождающихся местными повреждениями отделки помещений и появлением трещин. В панельных домах, например, допустимо применение самонесущих стен при высоте здания не более 4 этажей. Устойчивость самонесущих стен обеспечивают гибкие связи с внутренними конструкциями.
Несущие наружные стены применяют в зданиях различной высоты.
Предельная этажность несущей стены зависит от несущей способности и деформативности ее материала, конструкции, характера взаимосвязей с внутренними конструкциями, а также от экономических соображений. Так, например, применение панельных легкобетонных стен целесообразно в домах высотой до 9—12 этажей, несущих кирпичных наружных стен – в зданиях средней этажности (4-5 этажей), а стен стальной решетчатой оболочковой конструкции – в 70-100 этажных зданиях.
По конструкции - мелкоэлементные (кирпич и др.) и крупноэлементные (из крупных панелей, блоков и др.)
По показателям массы и степени тепловой инерции наружные стены зданий делят на четыре группы – массивные (более 750 кг/м2), средней массивности (401-750 кг/м2), легкие (150-400 кг/м2), особо легкие (150-400 кг/м2).
По материалу различают основные типы конструкций стен: бетонные, каменные из не бетонных материалов и деревянные. В соответствии со строительной системой каждый тип стены содержит несколько видов конструкций: бетонные стены — из монолитного бетона,
крупных блоков или панелей; каменные стены — ручной кладки, стены из каменных блоков и панелей; стены из небетонных материалов — фахверковые и панельные каркасные и
бескаркасные; деревянные стены - рубленные из бревен или брусьев каркасно-обшивные, каркасно-щитовые, щитовые и панельные. Бетонные и каменные стены применяют зданиях различной этажности и для различных статических функций в соответствии с их ролью в конструктивной системе здания. Стены из небетонных материалов используют в зданиях различной этажности только в качестве ненесущей конструкции.
Наружные стены могут быть однослойной или слоистой конструкции.
Однослойные стены возводят из панелей, бетонных или каменных блоков, монолитного бетона, камня, кирпича, деревянных бревен или брусьев. В слоистых стенах выполнение разных функций возложено на различные материалы. Функции прочности обеспечивают бетон, камень, дерево: функции долговечности — бетон, камень, дерево или листовой материал (алюминиевые сплавы, плакированная сталь, асбестоцемент или др.); функции теплоизоляции — эффективные утеплители (минераловатные плиты, фибролит, пенополистирол и др.); функции пароизоляции - рулонные материалы (прокладочный рубероид, фольга и др.), плотный бетон или мастики; декоративные функции - различные облицовочные материалы. В число слоев такой ограждающей конструкции может быть включена воздушная прослойка. Замкнутый — для повышения ее сопротивления теплопередаче, вентилируемый — для защиты помещения от радиационного перегрева либо для уменьшения деформаций наружного облицовочного слоя стены.
Конструкции одно- и многослойных стен могут быть выполнены полносборными или в традиционной технике.
Конструкции стен должны отвечать требованиям капитальности, прочности и устойчивости. Теплозащитная и звукоизоляционная способность стен устанавливается на основе теплотехнических и звукоизоляционных расчетов.
Толщину наружных стен выбирают по наибольшей из величин, полученных в результате статического и теплотехнического расчетов, и назначают в соответствии с конструктивными и теплотехническими особенностями ограждающей конструкции.

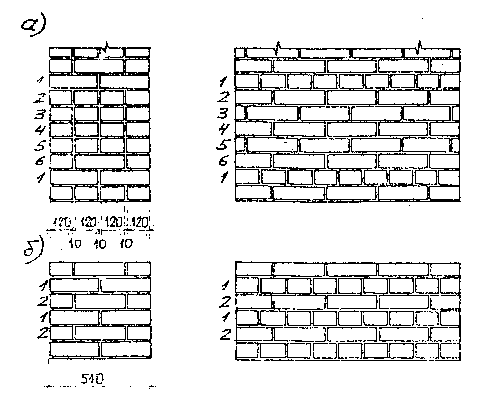

Рис. 85. Однородная кладка из кирпича:
а – шестирядная система перевязки; б – цепная (двухрядная система перевязки).
Рис.86.
Колодцевая кладка кирпичных стен:
а – с горизонтальными диафрагмами из цементно-песчаного раствора; б – то же, из тычковых кирпичей, расположенных в шахматном порядке; в – то же, расположен-ных в одной плоскости; г – аксонометрия кладки.
Рис. 87. Панели наружных стен:
а – однослойная; б – двухслойная; в – трехслойная; 1 – конструктивно-теплоизоляционный бетон; 2 – защитно-отделочный слой; 3 – конструктивный бетон; 4 – эффективный утеплитель.
