Термодинамические циклы паротурбинных установок
1.1. Паротурбинная установка, работающая по циклу Ренкина
Задача
Паротурбинная установка работает по циклу Ренкина при начальных параметрах пара р1=60 бар и t1= 600 0С. Давление пара в конденсаторе р2=0,004 МПа.
Определить параметры рабочего тела в характерных точках цикла, термический КПД, удельные расходы пара, теплоты и топлива, а также мощность установки, если часовой расход пара составляет 950 кг/час.
Сделать вывод об условиях работы последних ступеней паровой турбины. Изобразить цикл на энтропийных и p,v диаграммах. Задачу решить с помощью h,s диаграммы и уточнить по таблицам.
Решение задачи с помощью h,s диаграммы.
Результаты определений и расчетов по мере их получения сводим в таблицу 1:
Точка 1
Точка 1 находится в области перегретого пара. На пересечении изобары (черная линия) p1 = 6,0 МПа и изотермы (красная линия) t1 = 600 0С на h,s диаграмме (рис.1) находится искомая точка 1.
Устанавливаем что масштаб по оси :
энтропия – s1 = 7,18 ;
энтальпия – h1= 3660;
удельный объем –
v1=0,065
.
Таблица 1
Параметры рабочего тела (воды и водяного пара) в характерных точках теоретического цикла Ренкина, определенные по h,s диаграмме.
Точка |
Р, МПа |
t, 0C |
v, |
h, |
s, |
x |
Примечание |
1 |
6,0 |
600 |
0,065 |
3660 |
7,18 |
- |
перегретый пар |
2 |
0,004 |
28 |
29 |
2130 |
7,18 |
0,83 |
влажный пар |
3 |
0,004 |
28 |
|
117,31 |
|
0 |
насыщенная жидкость |
4 |
6,0 |
|
|
123,31 |
|
- |

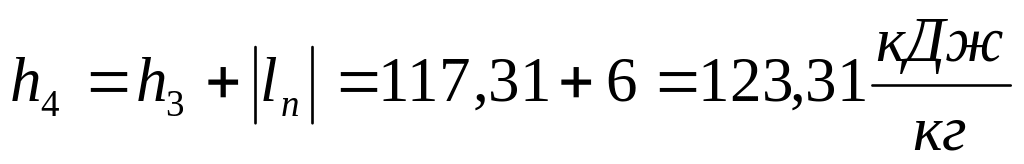

обычная жидкость |
5 |
6,0 |
275 |
|
1152,25 |
|
0 |
насыщенная жидкость |
6 |
6,0 |
275 |
0,03 |
2780 |
5,89 |
1 |
насыщенный пар |
Отсутствующие в таблице свойства (пустые клетки) не могут быть определены с помощью h,s диаграммы.
Точка 2
Из условия
р2=
0,004 МПа
и s2
= s1=7,18
устанавливаем,
что точка
2
находится в области влажного пара на
пересечении изобары р2=0,004
МПа
и изоэнтропы s2
= 7,18 ,
тогда значения:
энтальпии – h2 = 2130
степени сухости – х2 = 0,83
Точка 3
Точка 2 находится в состоянии кипящей (насыщенной) жидкости при
р3 = р2 = 0,004 МПа.
Энтальпия в этой точке при исследовании цикла с помощью h,s диаграммы рассчитывается по формуле:
,
Где температура насыщения (кипения) ts определяется в точке пересечения изобары р3 = р2 = 0,004 МПа с правой пограничной кривой (х =1): исходящая из этой точки изотерма (красная линия) и есть искомая ts.
Теоретический КПД цикла Ренкина без учёта работы насоса:
Теоретический расход пара на турбину:
Теоретический удельный расход теплоты:

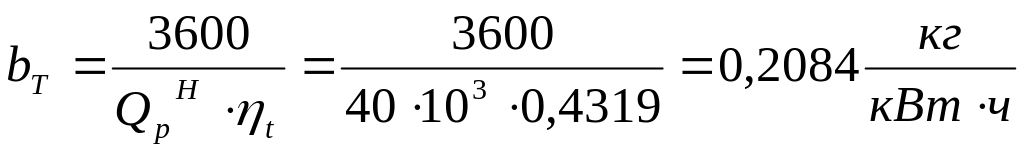

Теоретический удельный расход топлива:
где
- низшая теплотворная способность
топлива;
Для топлив, используемых в ПТУ, принимается равной 40000

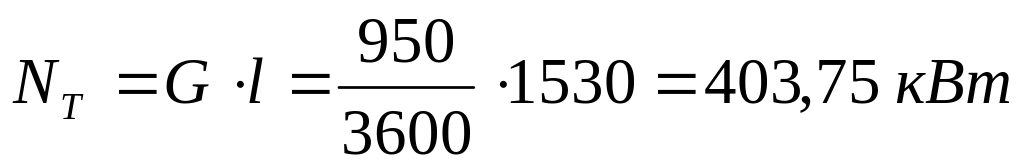

Теоретическая мощность:

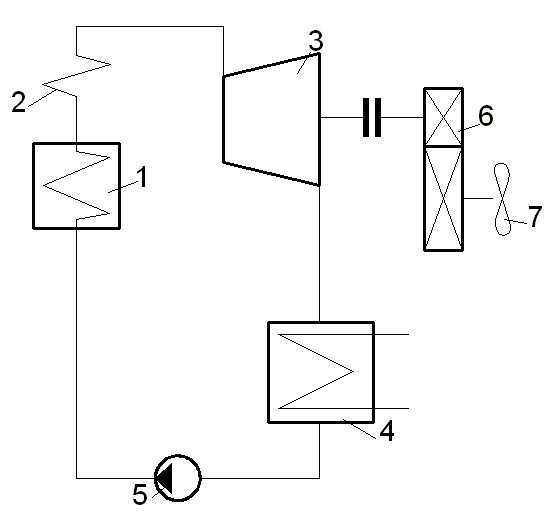

1 – паровой котел; 2 – первичный перегреватель; 3 – паровая турбина; 4 – конденсатор; 5 – конденсатно-питательный насос; 6 – редуктор; 7 – гребной винт

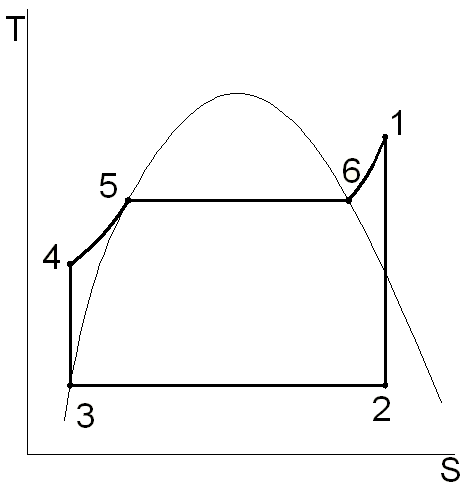

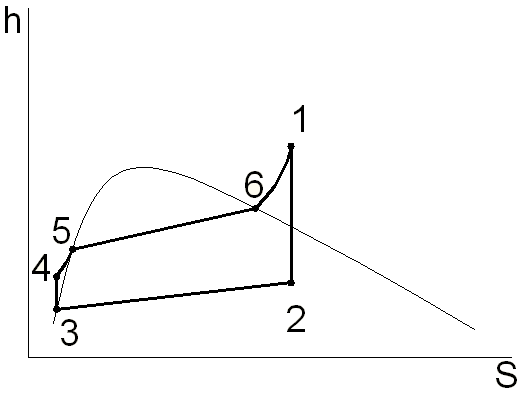

Рис.1. Принципиальная схема и термодинамический цикл паротурбинной установки в p,v; T,s и h,s координатах, работающей по теоретическому циклу Ренкина.
Решение задачи с помощью таблиц воды и водяного пара.
Результаты определений и расчетов по мере их получения сводим в таблицу 2:
Точка 1. Находится
Таблица 2
Параметры рабочего тела (воды и водяного пара) в характерных точках теоретического цикла Ренкина, определенные по таблицам воды и водяного пара
Точка |
Р, бар |
t, 0C |
v, |
H, |
s, |
x |
Примечание |
1 |
60 |
600 |
0,06521 |
3657,2 |
7,1673 |
- |
перегретый пар |
2 |
0,04 |
28,981 |
29,151 |
2159,03 |
7,1673 |
0,83 |
влажный пар |
3 |
0,04 |
28,981 |
0,001004 |
121,41 |
0,4224 |
0 |
насыщенная жидкость |
4 |
60 |
29,12 |
0,00100137 |
127,44 |
0,4224 |
- |
обычная жидкость |
5 |
60 |
275,56 |
0,0013187 |
1213,9 |
3,0277 |
0 |
насыщенная жидкость |
6 |
60 |
275,56 |
0,03241 |
2783,3 |
5,8878 |
1 |
насыщенный пар |

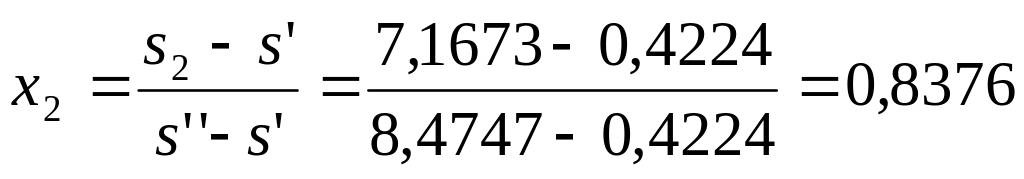

Для влажного пара справедливо тождество
(1).
Тогда
Точка 2
Удельный объем рассчитываем из аддитивного тождества (1)
или по приближенной формуле
Энтальпия рассчитывается из аддитивного тождества (1)
или из соотношения
Точка 4
Давление – р4 = 60 бар
энтропия – s4 =s3 = 0,4224
Тогда коэффициент
интерполяции
Определив
,
рассчитываем
энтальпию –
удельный объем –
– температуру –
Работа насоса рассчитывается из соотношения
КПД паротурбинной установки с учетом работы насоса

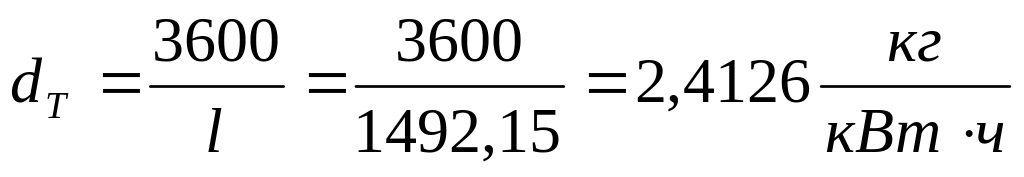

Теоретический расход пара на турбину:

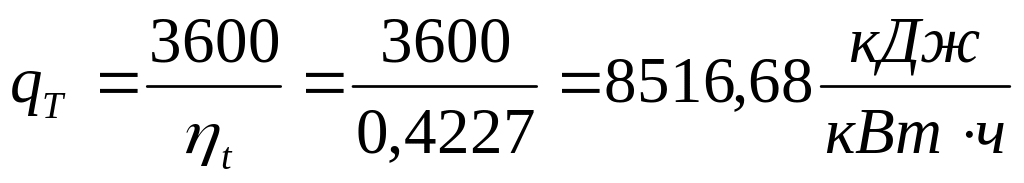

Теоретический удельный расход теплоты:

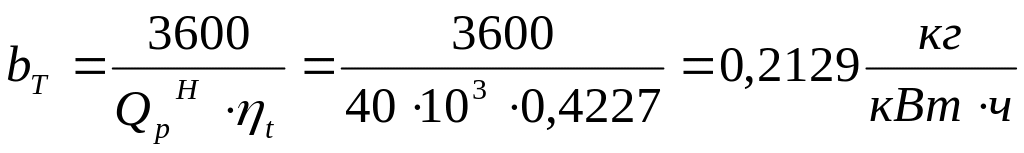

Теоретический удельный расход топлива:
Теоретическая мощность:
,
где
кДж/кг — удельная работа цикла.
Из выполненного расчета следует, что степень сухости пара на выходе из турбины равна 83%, то есть влажность пара составляет 17 %. Из опыта эксплуатации ПТУ известно, что влажность пара не должна превышать 14 %, иначе будет интенсивное механическое разрушение (эрозия) лопаток последних ступеней турбины. Для исключения этого вводять промежуточный перегрев пара. Такой вариант установки рассматривается в следующей задаче этой темы.
