И змеритель мощности дозы ДП-5В предназна­чен для измерения уровней гамма-радиации и радиоактивно­го заражения различных поверхностей по гамма-излучению. Мощность дозы гамма-излучения (уровень радиации) опре­деляется в миллирентгенах в час или рентгенах в час для той точки пространства, в которой находится соответствующий датчик прибора. Кроме того, прибор позволяет обнаружить бета-излучение.

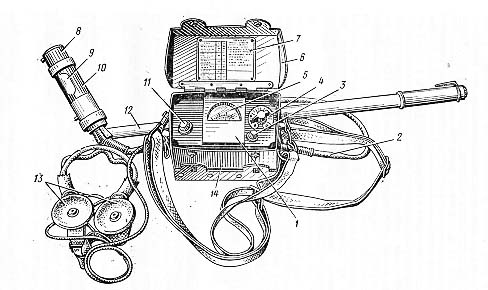

1-измерительный пульт; 2-соединительный кабель; 3-кнопка сброса показаний; 4-переключатель поддипозонов; 5-микроамперметр; 6- крышка футляра прибора; 7=таблица допустимых значений заражения объектов; 8=блок детектирования; 9-контрольный источник; 10-поворотный экран; 11-тумблер подсвета шкалы микроамперметра; 12-удлинительная штанга; 13=головные телефоны; 14=футляр.

Рис.3. Измеритель мощности дозы ДП-5В.

Диапазон измерений прибора по гамма-излучению от 0,05 мР/ч до 200 Р/ч. Прибор имеет шесть поддиапазонов измерений. Отсчет показаний на поддиапазонах II—VI производится по верхней шкале с последующим умножением на соответствующий коэффициент поддиапазона, а II.ч поддиапазоне I непосредственно по нижней шкале. Участ­ки шкалы от нуля до первой значащей цифры являются не­рабочими.

Прибор имеет звуковую сигнализацию на всех поддиапазонах, кроме первого. Время установления показаний прибора (время измерения), необходимое для получения гарантируемой точности отсчета, не превышает 45 с. Питание прибора осуществляется от двух элементов типа Л-336. Для подсвета шкалы используется еще один такой же элемент.

Комплект обеспечивает непрерывную работу в нормаль­ных условиях в течение не менее 55 ч при использовании свежих элементов. Прибор имеет переходное приспособление (делитель напряжения), позволяющее осуществлять питание прибора от внешних источников постоянного тока напряже­нием 12 и 24 В. Масса прибора не более 3,2 кг.

Основные части прибора: измерительный пульт и зонд с контрольным радиоактивным источником, соединяемый с пультом с помо­щью гибкого кабеля длиной 1,2 м. Кроме того, в комплект прибора входят: футляр с ремнями, удлинительная штанга, 10 чехлов для зонда из полиэтиленовой пленки, делитель на­пряжения для подключения прибора к внешнему источнику постоянного тока напряжением 12 и 24 В, комплект запасного имущества, комплект документации (техническое описание и инструкция по эксплуатации, технический паспорт), укладоч­ный ящик.

На передней панели измерительного пульта размещаются: электроизмерительный прибор (микроамперметр), переклю­чатель поддиапазонов на восемь положений, кнопка сброса показания, тумблер подсвета шкалы, гнездо включения теле­фона. К панели крепится кабель, соединяющий пульт с зон­дом.

Порядок подготовки его к ра­боте:

• извлечь прибор из укладочного ящика, произвести внешний осмотр; присте­гнуть к футляру поясной и плечевой ремни;

• присоединить к блоку детектирования удлинительную штангу;

• установить корректором механиче­ский «О» микроамперметра; установить переключатель в положение «О»;

• вскрыть отсек питания и подключает три сухих элемента А-336, соблюдая полярность;

• включить при­бор, поставив переключатель в положение «черный треуголь­ник». Стрелка прибора должна установиться в режимном секторе;

• проверяется работоспособность прибора по контроль­ному радиоактивному источнику типа Б-8, укрепленному на повторном экране блока детектирования (зонда), для этого подключается телефон, устанавливает поворотный экран в по­ложение «К», а ручку переключателя поддиапазонов - после­довательно в положения хI000, х100, х10, х1 и х0,1;

• при работоспособном состоянии прибора прослушиваются щелчки в телефоне, стрелка микроамперметра должна зашка­ливать на V и VI поддиапазонах, отклоняться на IV поддиапазоне до значения, записанного в формуляре на прибор в разделе 12 при последней проверке;

• на II и III поддиапазонах стрелка может не отклоняться из-за недостаточной активности кон­трольного источника;

• устанавливаем экран в положение «Г», а ручку переключателя в положение «черный треугольник»;

• прибор к работе готов.

Измерение уровней радиации на местности (при уровнях радиации до 5 Р/ч) производит по шкале «0-5» при положе­нии переключателя х1000, а при уровнях радиации свыше 5 Р/ч по шкале «О-200» при положении переключателя «200». При измерении уровней радиации на местности пульт прибора должен находиться на уровне груди дозиметриста, а зонд — в вертикальном положении на вытянутой руке на высоте 70—100 см от поверхности земли.

Мощность экспозици­онной дозы над поверхностью обследуемого объекта опреде­ляется по верхней шкале «0-5» при положении переключа­теля х0,1, хI, х10, хI00, х1000, при этом поворотный экран зонда должен быть установлен в положение «Г». Зонд подносится к зараженной поверхности на расстоянии 1-1,5 см.
