4.8. Волокнистые фильтры
Фильтрующий элемент этих фильтров состоит из одного или нескольких слоев, в которых однородно распределены волокна. Это фильтры объемного действия, так как они рассчитаны на улавливание и накапливание частиц преимущественно по всей глубине слоя.
Сплошной слой пыли образуется только на поверхности наиболее плотных материалов. Для фильтров используются естественные или специально полученные волокна толщиной от 0,01 до 100 мкм. Толщина фильтрующих сред составляет от десятых долей миллиметра (бумага) до 2 м (многослойные глубокие насадочные фильтры) долговременного использования. Такие фильтры используют при концентрации дисперсной фазы 0,5-5 мг/м3. При таких концентрациях основная доля частиц имеет размеры 5-10 мкм.
Различают следующие виды промышленных волокнистых фильтров:
Сухие - тонковолоконные, электростатические, глубокие фильтры предварительной очистки (предфильтры).
Мокрые - сеточные, самоочищающиеся с периодическим или непрерывным орошением.
4.8.1.Волокнистые фильтры тонкой очистки.
Используются в атомной энергетике, микроэлектронике, промышленной микробиологии, химико-фармацевтической промышленности. Эти фильтры позволяют очищать большие объемы газов от всех твердых частиц, включая и субмикронные. Для очистки на 99% от частиц размером 0,05-0,5 мкм применяют материалы в виде тонких или ультратонких волокон менее 2 мкм. Скорость фильтрации составляет 0,01-0,15 м/с, сопротивление фильтра не превышает 200-300 Па, а в забитых фильтрах 700-1500 Па. Регенерация отработанных фильтров не эффективна. Они работают 0,5-3 года, после чего их заменяют на новые. С увеличением концентрации пыли на входе > 0,5 мг/м3 срок службы сокращается.
В России широко распространены фильтрующие элементы Петрянова марки (Ф.П.) из полимерных смол. Это слои волокон диаметром 1-2,5 мкм, нанесенные на марлевую подложку из скрепленных более толстых волокон. Это перхлорвинил, диацетат целлюлозы. Эти материалы обладают хорошей гидрофобностью и высокой химической стойкостью в кислотах, щелочах и солевых растворов. Но они не стойки против масел и растворителей, а также очень чувствительны к повышенным температурам. Их термостойкость достигает 150 оС.
Толщина слоя фильтрующей перегородки ФП (0,2-1 мм) даёт возможность получить возможность получить поверхность фильтрации до 100-150 м2 на 1 м3 аппарата.
Пылеёмкость материалов ФП (50-100 г/м2) выше чем асбестоцеллюлозных картонов и стекловидных бумаг.

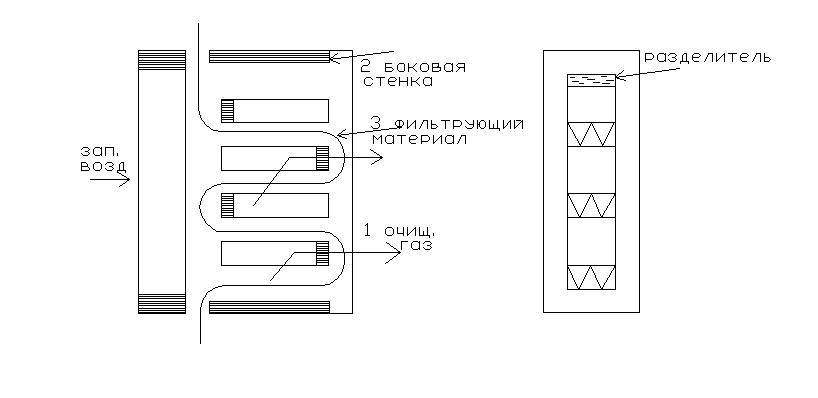

Рис.13 Фильтр тонкой очистки
Фильтрующий материал в виде ленты вкладывают П-образными римкими, чередующимися при сборке пакета. Материал рамок – фанера, винипласт, алюминий, нержавеющая сталь.
Загрязненные газы поступают в одну из открытых сторон фильтра, проходят через материал и выходят с противоположной стороны.
Фильтры марки Д-КЛ представляют собой набор цельноштампованных, гофрированных рамок разделителей из винипластовой пленки. Рамки имеют форму клиньев и установлены с чередованием открытых и закрытых сторон в противоположных направлениях.
Стекловолокнистые фильтры могут быть грубой и тонкой очистки, производительностью от 200 до 1500 м3/ч, с сопротивлением от 200 до 1000 Па.
