Лабораторная работа №5
«Определение припусков при механической обработке»
Цель работы:
|
|
Эскиз детали
|
Таблица 8 – Технологическая последовательность обработки детали
Номер операции и перехода |
Содержание операции иперехода |
Квалитет и обозначение поля допуска |
Величина отклонений |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 9 – Промежуточные припуски
Номер и содержание перехода |
Минимальный припуск, мм min 2Z |
Допуск на размер мм |
Максимальный при пуск, мм max 2Z |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчеты
Формулы для расчетов: 2Zmaxi = 2Zmini + δi-1 – δi; dр = dmini + 2Zmini; Dр = Dmaxi – 2 Zmini |
|
Схема полей допусков и припусков для отверстия
Схема полей допусков и припусков для вала
От чего зависит количество переходов при обработке поверхности?
|
|
|
|
|
|
Что такое припуск на переход?
|
|
|
|
Как способ обработки влияет на промежуточный припуск?
|
|
|
|
Приведите пример при каком виде заготовки будет минимален припуск на обработку? |
|
|
|
|
|
|
Как увязать допуск на размер детали с условием работы сопряжения?
|
|
|
|
|
|
|
|
|
Вывод |
|
|
|
|
|
|
Подпись студента________________________
«___» ______________ 201 г.
Подпись преподавателя___________________
Лабораторная работа №6
«Определение припуска расчетно-аналитическим методом»
Цель работы:
|
|

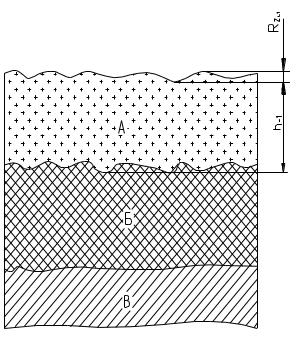

Схема поверхностного слоя после обработки наружной поверхности заготовки
Рассчитать минимальный припуск на механическую обработку указанной поверхности
Для асимметричных припусков Zimin = (Rzi-1+hi-1)+|Δ∑i-1+Δyi|; Для симметричных припусков 2Zimin = 2[(Rzi-1+hi-1)+|Δ∑i-1+Δyi|]; Общая величина двух пространственных отклонений определяется суммой векторов Δ∑= Δ1 + Δ2. |
|
Что такое припуск?
|
|
|
|
Причина, вызывающая необходимость предусматривать припуск на обработку?
|
|
|
|
|
|
По каким формулам рассчитывается минимальный припуск для различных случаев его расположения
|
|
|
|
Вывод
|
|
|
|
|
|
|
