Билет 1

1. Расчет на жесткость при деформации растяжение – сжатие заключается с целью ограничить:

1) перемещения и деформации определенными пределами;

2) нормальные напряжения определенными пределами;

3) касательные напряжения определенными пределами

2. Напряжения в поперечных сечениях растянутого стержня определяются по формуле:

1) ; 2) ; 3) .

3. Конструкционные материалы делятся на пластичные и хрупкие в зависимости от величины:

1) остаточного удлинения.

2) коэффициента Пуассона ( );

3) предела текучести.

4. Система звеньев, связанных кинематическими парами, называется

1) механизмом;

2) кинематической цепью;

3) группой Ассура;

4) кинематической парой.

5. Чем определяется порядок структурной группы Ассура?

1) числом звеньев механизма;

2) числом кинематических пар, которыми они присоединяются к исходному механизму;

3) числом поводков;

4) числом кинематических пар наиболее сложного контура.

6. Как определяется класс механизма?

1) по формуле Чебышева W = 3n – 2Р5 – Р4, где n – число подвижных звеньев; Р5, Р4 – число кинематических пар V и IV класса;

2) числом подвижных звеньев;

3) по наивысшему классу группы Ассура, входящей в состав механизма;

4) по наивысшему классу кинематической пары, входящей в состав механизма.

7. Призматические шпоночные соединения рассчитывают по напряжениям:

1. - растяжения; 2- сжатия; 3-смятия; 4-среза

8. Редукторы в приводах машин используются

1. для увеличения мощности

2. для уменьшения скорости

3. для уменьшения вращающего момента

4. для увеличения скорости

9. Наибольший выигрыш в силе при подъеме груза обеспечивает

1. полиспаст

2. цилиндрический редуктор

3. винтовой домкрат

4. червячный редуктор

Билет 2

1. Какие величины характеризуют прочность материала?

1) относительное остаточное удлинение ( , %) и относительное остаточное сужение ( , %);

2) остаточная деформация в продольном ( ) и поперечном направлениях ( );

3) предел пропорциональности ( ), предел упругости ( ), предел текучести ( ), предел прочности ( ).

2. Условие прочности при растяжении – сжатии записывается в виде:

1) ; 2) ; 3) .

3. На какой вид деформации хрупкие материалы работают лучше?

1) растяжение;

2) сжатие;

3) растяжение и сжатие одинаково.

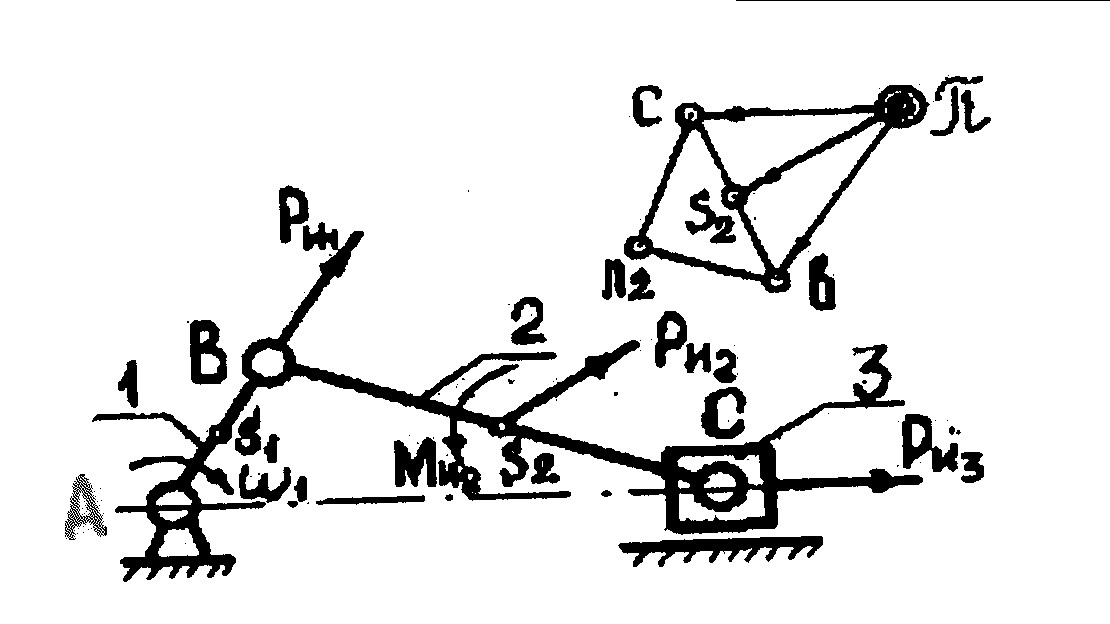

4 . Укажите ошибку, допущенную при направлении сил и моментов сил инерции звеньев:

1) Ри2;

2) Ми2;

3) Ри3;

4) Ми3.

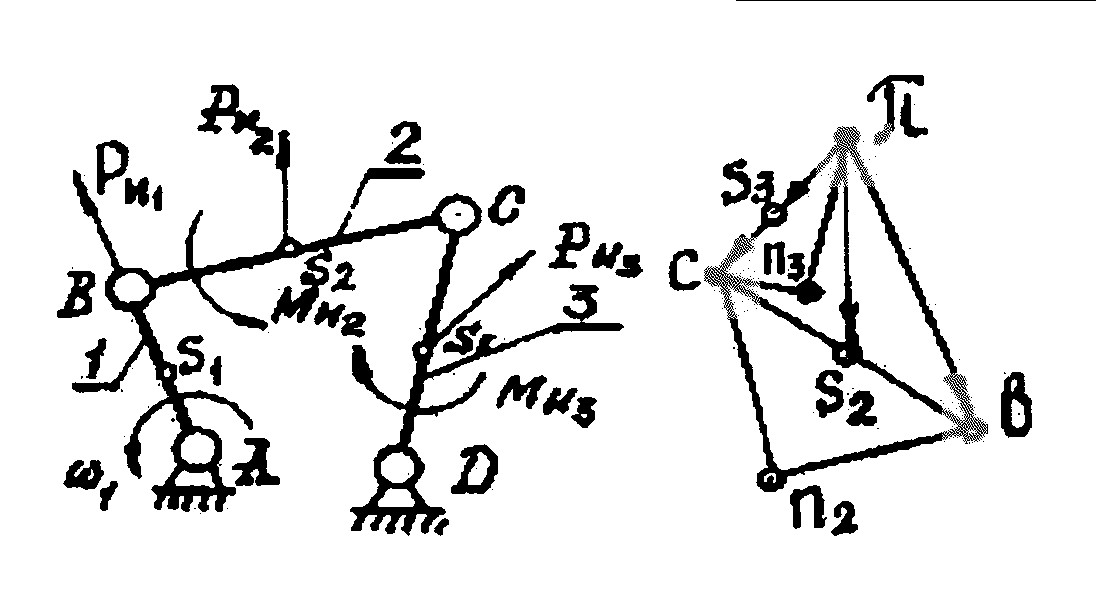

5 . Укажите ошибку, допущенную при направлении сил и моментов сил инерции звеньев:

1) Ри1;

2) Ри2;

3) Ми2;

4) Ри3.

6. Как определить передаточное отношение многоступенчатого зубчатого механизма с неподвижными осями:

1) произведением передаточного отношения отдельных ступеней;

2) отношением угловых скоростей ведомого колеса к ведущему;

3) отношением числа зубьев ведомого колеса к ведущему;

4) по формуле Виллиса.

7.Наиболее широко применяется в подъемно-транспортных машинах тип тормоза

1. – ленточный; 2 - колодочный; 3 – дисковый; 4 - конический

8. Выигрыш в силе для механизма подъема определяется

1. числом блоков в полиспасте

2. числом неподвижных блоков

3. числом подвижных блоков

4. кратностью полиспаста

5. числом ветвей каната, на которых подвешен груз

9. Устойчивость подъемно-транспортных машин обеспечивается

1. противовесом

2. устойчивостью фундамента

3. соотношением удерживающего и опрокидывающего моментов

4. расположением центра тяжести

Билет 3

1. Размеры поперечного сечения стержня при растяжении – сжатии определяются из условия

1) прочности; 2) жесткости; 3) прочности и жесткости.

2. Опасным напряжением при растяжении пластических материалов является предел:

1) прочности; 2) текучести; 3) упругости.

3. Диаметр поперечного сечения круглого вала при кручении определяется из условия:

1) прочности; 2) жесткости; 3) прочности и жесткости.

4. Какие участки сопряженных профилей зубьев больше всего подвержены износу?

1) эвольвентные участки головок;

2) эвольвентные участки ножек;

3) прилегающие к полюсу зацепления;

4) неэвольвентные участки профилей зубьев.

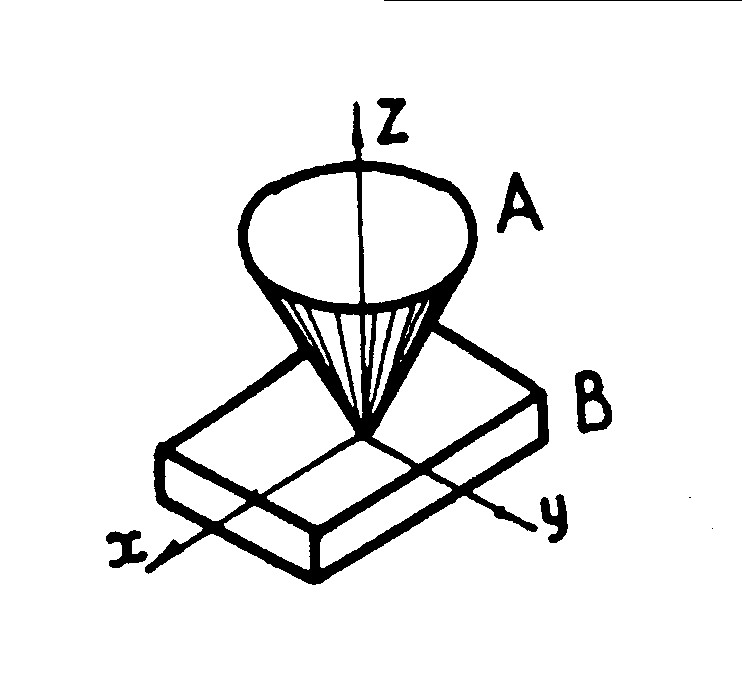

5 . Определите класс кинематической пары по классификации И.И. Артоболевского:

1) 1;

2) 2;

3) 3;

4) 4;

5) 5.

6 . Определите класс кинематической пары по классификации и.И. Артоболевского:

1) 1;

2) 2;

3) 3;

4) 4;

5) 5.

7. Расчет закрытого зубчатого зацепления проводят по напряжениям

1. среза

2. смятия

3. растяжения

4. контактным

8. Постановка болтов с зазором по сравнению с постановкой без зазора

1. более технологична

2. увеличивает надежность соединения

3. не требует большой затяжки

4. уменьшает диаметр болтов

9. Приводные роликовые цепи выбраковываются

1. в случае снижения прочности

2. люфта в шарнирах

3. усталости звеньев

4. удлинения шага

Билет 4

1. Какая величина характеризует жесткость материала при растяжении – сжатии ?

1) модуль упругости первого рода или модуль Юнга (Е);

2) модуль упругости второго рода или модуль упругости при сдвиге (G);

3) коэффициент Пуассона ( ).

2. Условие жесткости при кручении записывается в виде:

1) ΔS = [ΔS]; 2) ; 3) Δ = .

3. Наибольшие касательные напряжения при кручении определяются по формуле:

1) ; 2) ; 3) .

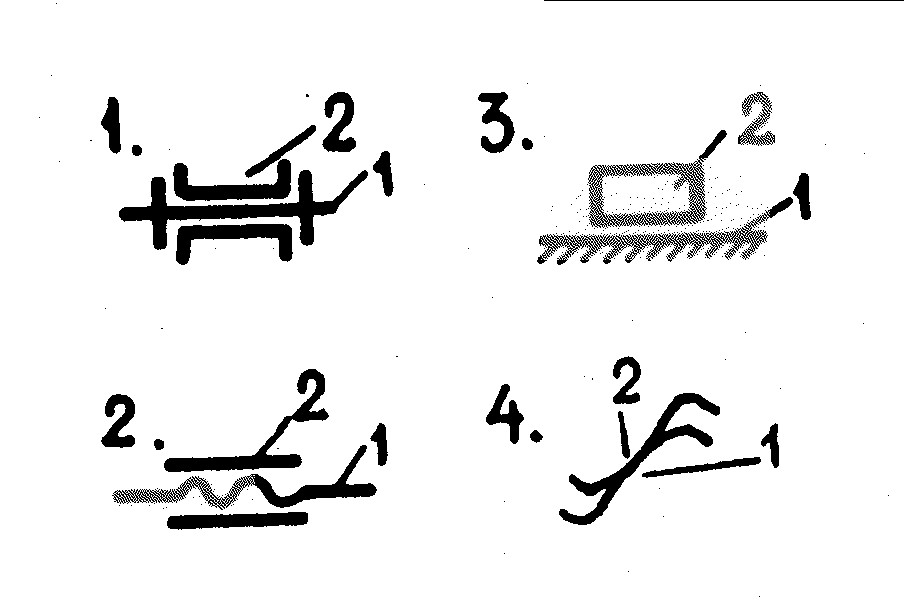

4 . Покажите кинематическую пару 4-го класса:

1) 1;

2) 2;

3) 3;

4) 4.

5. Вставьте пропущенные слова: «Кинематическая цепь, все звенья которой совершают определенные движения при заданном движении одного или нескольких звеньев, называется…»

1) кинематической парой;

2) кинематической цепью;

3) механизмом;

4) группой Ассура.

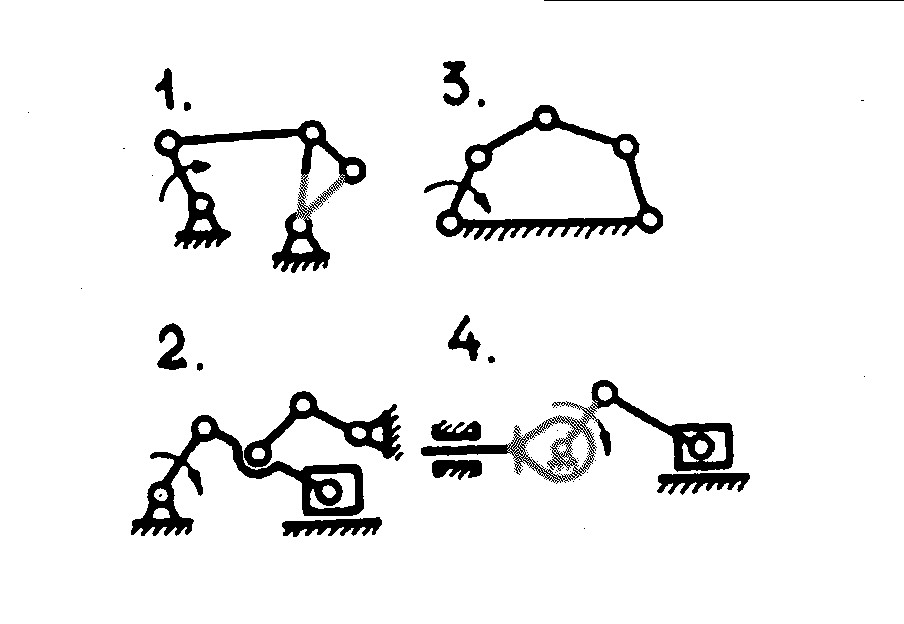

6 . Покажите пятизвенный механизм. Ведущее звено обозначено круговой стрелкой

1) 1

2) 2

3) 3

4) 4

7. при значительных перекосах осей валов применяется муфта

1. - втулочная; 2 - обгонная;

3 – центробежная; 4 - шарнирная

8. Общее передаточное число многоступенчатого привода равно

1. произведению передаточного отношения всех ступеней

2. сумме передаточных отношений всех ступеней

3. передаточному отношению одной из ступеней

9. Более низкий КПД червячной передачи по сравнению с зубчатой объясняется

1. большим передаточным отношением

2. скольжением во всех фазах зацепления

3. применением антифрикционных материалов

Билет 5

1. При деформации кручение выгоднее использовать

1) сплошной круглый вал;

2) полый вал (трубчатый вал);

3) квадратный вал.

2. Какая величина характеризует жесткость поперечного сечения вала при кручении

1) Е·А; 2) G·J_p; 3) E·J_x.

3.Условие прочности при изгибе записывается в виде:

1) ; 2) ; 3) .

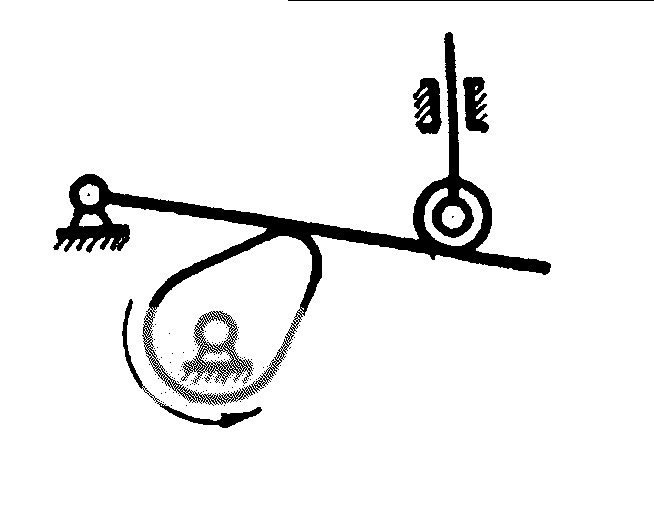

4 . Определите число низших кинематических пар:

1) 1;

2) 2;

3) 3;

4) 4;

5) 5.

5 . Определите число высших кинематических пар:

1) 1;

2) 2;

3) 3.

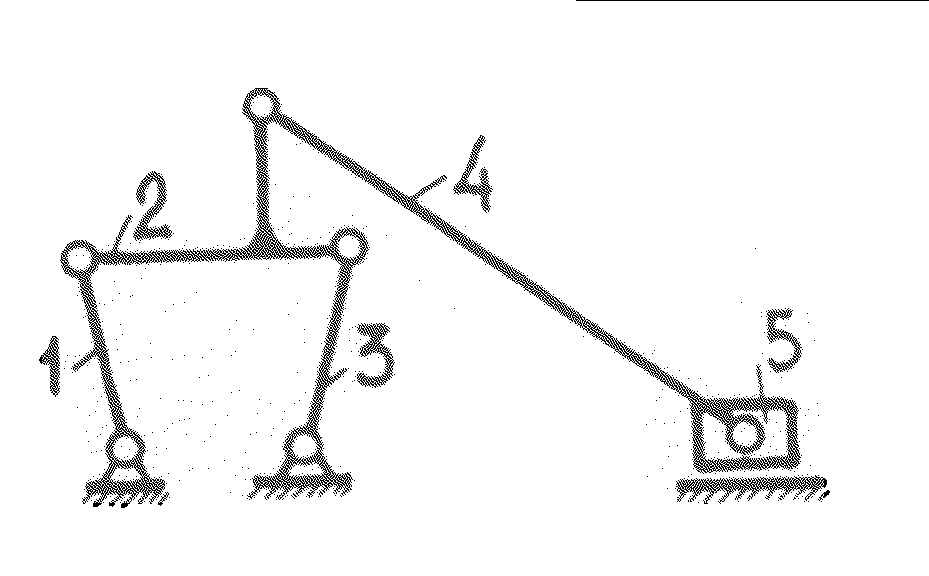

6 . Какое звено на схеме должно быть ведущим, чтобы механизм был отнесен к III классу?

1) 1;

2) 2;

3) 3;

4) 4;

5) 5.

7. Крюки грузоподъемного механизма подбирают

1. по номинальной грузоподъемности

2. по расчетной разрушающей силе

3. по заданной высоте подъема груза

4. по диаметру каната

8. При частоте вращения ведущего вала редуктора 900 мин^-1 и передаточном отношении U=10 частота вращения ведомого вала равна, мин^-1

1. 9000

2. 90

3. 9

4. 0,9

9.Общий КПД многоступенчатого редуктора равен

1. произведению КПД всех ступеней

2. сумме КПД всех ступеней

3. среднему значению КПД всех ступеней

Билет 6

1. На деформацию изгиба лучше работает балка

1) круглого поперечного сечения;

2) двутаврового поперечного сечения;

3) прямоугольного поперечного сечения.

2. Размеры поперечного сечения балки при изгибе определяются из условия:

1) прочности;

2) жесткости;

3) прочности и жесткости.

3. Какие силовые факторы возникают в поперечных сечениях балки в общем случае изгиба?

1) изгибающий момент и перерезывающая сила;

2) только изгибающий момент;

3) только перерезывающая сила.

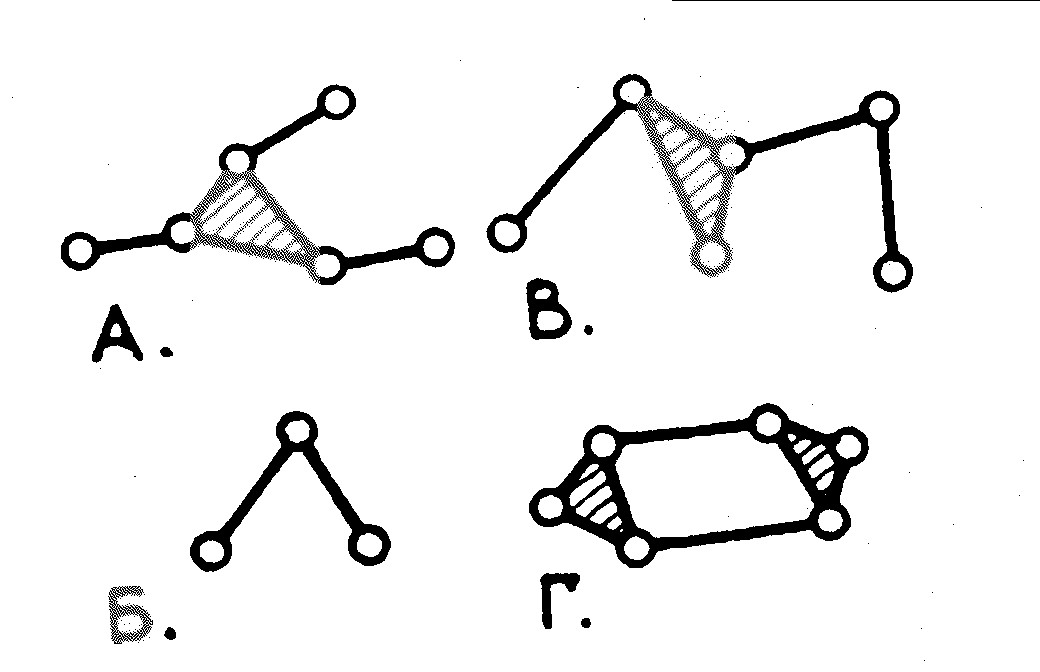

4 . Покажите группу IV класса, 2-го порядка:

1) А;

2) Б;

3) В;

4) Г.

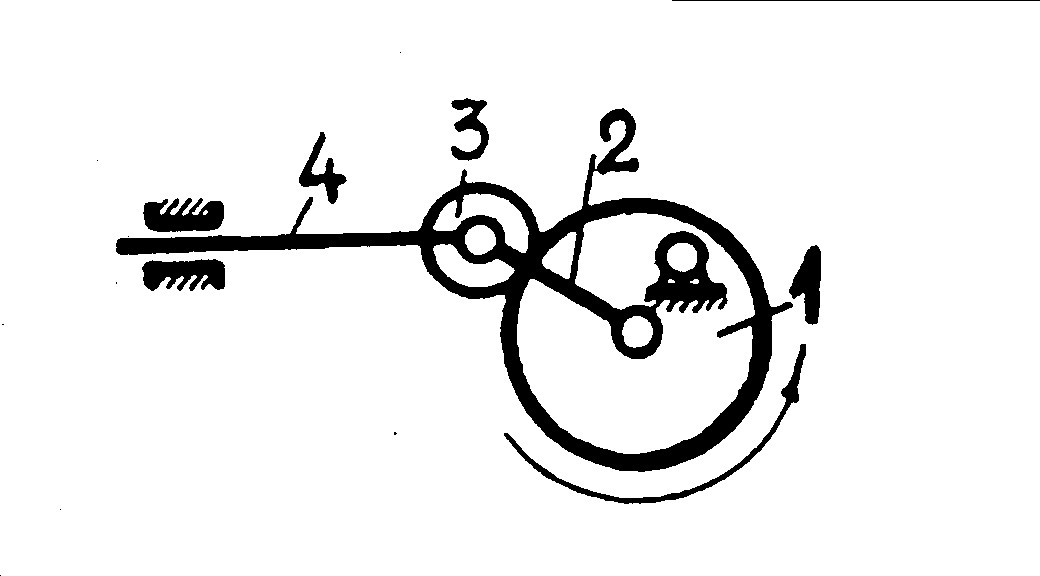

5 . Покажите звено, создающее пассивные связи:

1) 1;

2) 2;

3) 3;

4) 4.

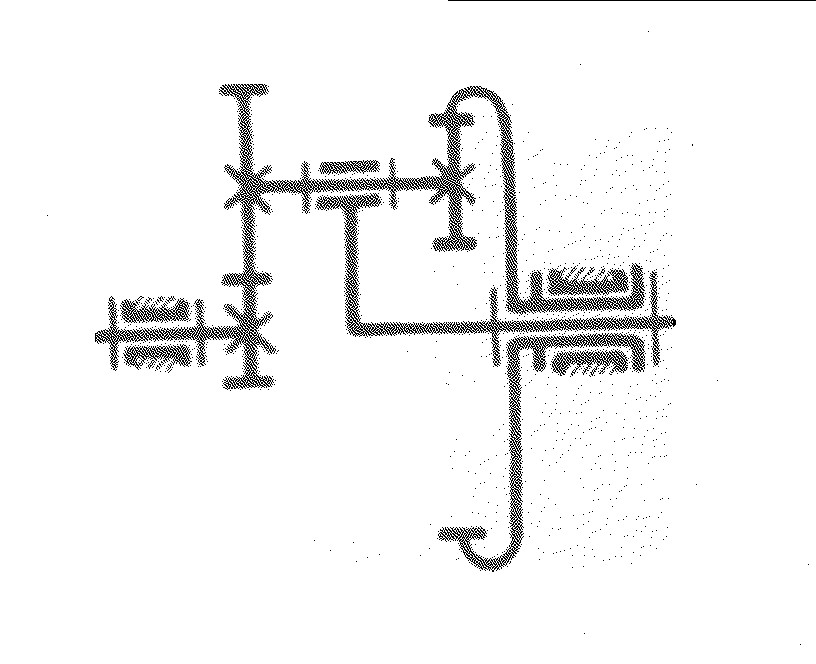

6. Определите число низших кинематических пар в зубчатом механизме:

1) 1;

2) 2;

3) 3;

4) 4;

5) 5.

7.В крепежных резьбовых соединениях применяют резьбу

1. трапецеидальную

2. прямоугольную

3. треугольную

8. Определить частоту вращения ведущего вала цилиндрического двухступенчатого редуктора n₁, если частота вращения ведомого вала n₃ =50 мин^-1, число зубьев зубчатых колес z₁=18, z₂=54, а передаточное число тихоходной ступени u_3,4=5.

1. - 750 2 - 2400 3 - 10

9.Определить модуль зацепления m, если диаметр по вершинам зубьев

d_a =80 мм, число зубьев z=18.

1. - 4мм 2 - 4,4мм 3 - 5мм

Билет 7

1. Какая величина характеризует жесткость поперечного сечения балки при изгибе?

1) Е·А; 2) G·J_p; 3) E·J_x.

2. Выберите необходимую формулу для проверки прочности растяжки

1) ; 2) ; 3) F_k = .

3. Выберите необходимую формулу для определения наибольшей сжимающей силы

1) ; 2) ; 3) Δ = .

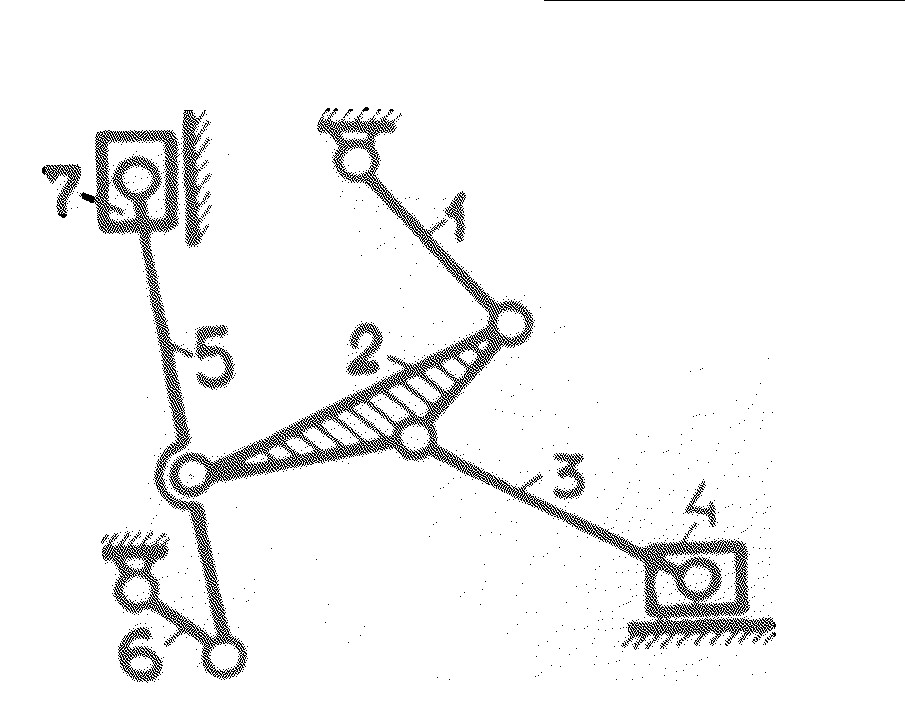

4 . При каком ведущем звене механизм будет отнесен к III классу, III порядку?

1) 1; 2) 2; 3) 3; 4) 4; 5) 5; 6) 6; 7) 7.

5 . Определите класс механизма по классификации Ассура – Артоболевского:

1) 1;

2) 2;

3) 3.
