вимоги до маркірування упакування, транспортування і схоронності.

6. Стадії й етапи розробки.

7. Порядок контролю.

Таким чином, розробка ТЗ - важливий етап у виконанні курсового проекту. Він чітко установлює вимоги до розробки автоматичної системи, що відповідають дійсності. Термін виконання етапів курсового проекту встановлюється керівником під час видачі завдання. Графік роботи над курсовим проектом розробляється і видається одночасно з завданням на курсове проектування.

1.6 Вимоги до змісту й оформлення курсових проектів.

При написанні окремих текстових документів необхідно керуватися приведеними далі положеннями.

1. Титульний лист. Оформляється відповідно до вимог ЄСКД. Зразок титульного листа приведений у Додаток 3.

2. Завдання на курсове проектування (див. Додаток 2).

3. Реферат. Реферат повинен бути оформлений відповідно до Г ОСТ 3008­95.

4. Технічне завдання. На підставі завдання на курсове проектування, виданого керівником, студент розробляє технічне завдання (ТЗ). ТЗ є вихідним документом для розробки проектованого пристрою і відповідної технічної документації. ТЗ розробляється на основі вимог ДСТ ЄСКД 15.001-73 «Розробка і постановка продукції на виробництві. Основні положення».

Технічне завдання в загальному випадку повинне складатися з наступних розділів:

• найменування й область застосування (використання);

• підстава для розробки;

• мета і призначення розробки;

• джерело розробки;

• технічні вимоги;

• економічні показники;

• стадії й етапи розробки;

• порядок контролю і приймання;

• додаток

5. Пояснювальна записка (ПЗ). ПЗ до курсового проекту в загальному випадку повинна включати наступні основні розділи:

• Перелік скорочень;

• вступ;

• огляд існуючих рішень і обґрунтування вибору прийнятого принципу

проектованого пристрою;

• розробка й опис структурної і функціональний електричних схем

проектованого виробу;

• вибір і обґрунтування окремих вузлів, блоків і елементів;

• розрахунки й експериментальні матеріали, що підтверджують працездатність

проектованого виробу;

• розробка й опис електричної принципової схеми об'єкта проектування;

• обґрунтування вибору й опис конструкції проектованого пристрою;

• висновок;

• список використаних джерел;

• додаток.

У залежності від змісту пояснювальної записки за узгодженням з керівником допускається об'єднання чи виключення деяких з перерахованих розділів.

Першим листом пояснювальної записки повинне бути зміст, у якому приводяться найменування основних розділів і підрозділів із вказівкою сторінок, на яких вони знаходяться.

6. Вступ. У цьому розділі повинні висвітлюватися наступні питання;

коротке обґрунтування актуальності проекту і постановка задачі розробки;

зазначення, на підставі яких документів розроблений проект.

7. Технічна характеристика. Цей розділ пояснювальної записки повинний містити основні параметри проектованого виробу.

1.5.8.Огляд існуючих рішень і обґрунтування вибору прийнятого принципу побудови проектованого пристрою. Зміст розділу повинен включати: коротку характеристику аналогічних приладів і пристроїв, розроблених як вітчизняними так і закордонними фахівцями, порівняльний аналіз технічних і економічних характеристик ( переваги і недоліки). На підставі проведеного аналізу необхідно показати, які елементи відомих аналогічних пристроїв можуть бути використані при проектуванні заданого виробу, а по яких елементах необхідно вишукати більш ефективне рішення.

Чітко сформулювати прийняті в проекті принципи побудови проектованого пристрою. Особлива увага при цьому звертається на показники економічності, надійності, відповідність їхнім рівням міжнародних стандартів і т.д.

1.5.9.Розробка й опис структурної і функціональний електричних схем проектованого виробу. Складаються структурна і функціональна електричні схеми. Проводиться короткий опис роботи пристрою по структурній і функціональній схемах.

10. Вибір і обґрунтування окремих вузлів, блоків елементів і т.п. Здійснюючи вибір окремих вузлів, блоків і елементів проектованого приладу чи пристрою, необхідно враховувати їх електричні, механічні, конструктивні й економічні показники. Вирішувати задачу вибору комплексно з максимальним використанням уніфікованих і стандартних елементів.

11. Розрахунки й експериментальні матеріали, що підтверджують працездатність проектованого виробу. Обсяг і характер розрахункової частини проекту визначається в кожнім конкретному випадку стосовно до теми проекту.

Ця частина курсового проекту повинна містити розрахунок(синтез) 2-3 типових вузлів аналогової(логічної) частини проекту.

Усі розрахунки необхідно виконувати з використанням засобів сучасної обчислювальної техніки.

У випадку відсутності типової програми для розрахунку необхідно її розробити. Тексти використані для розрахунків програми обов'язково повинні бути приведені в додатку до пояснювальної записки.

12. Розробка й опис електричної принципової схеми об'єкта проектування. Електрична принципова схема розробляється на підставі даних попередніх розділів. При цьому необхідно прагнути до використання випуску серійно субблоків і елементів. Опис роботи пристрою за принциповою схемою бажано супроводжувати тимчасовими діаграмами.

13. Обґрунтування вибору й опис конструкції проектованого виробу. Ціль конструктивної розробки - проектування найбільше технологічних і економічно обґрунтованих електронних приладів і пристроїв з урахуванням вимог технічної естетики й ергономіки.

У даному розділі пояснювальної записки варто обґрунтувати прийняту конструкції приладу чи пристрою; вибір матеріалу конструкції; розробити конструкцію приладу чи його окремих вузлів; коротко обґрунтувати технологічність прийнятої конструкції.

Висновок. У висновку коротко викладаються основні висновки про пророблену роботу, дають практичні рекомендації в подальшому удосконалюванню розроблювального виробу (якщо це можливо), його впровадженню і застосуванню у виробництві, оцінюють техніко-економічну ефективність, що може бути отримана при використанні результатів у даній роботі, відзначають відповідність параметрів спроектованого виробу технічному завданню на проектування (при невідповідності - пояснюють причину його виникнення).

14. Список використаних джерел. Цей перелік варто оформити відповідно до ГОСТ 7.1-76 «Бібліографічний опис здобутків печаті».

15. Додаток. У додатки до пояснювальної записки включають матеріали, що грають допоміжну роль.

2. Загальні вимоги до оформлення текстових документів

Оформлення пояснювальної записки (ПЗ) повинні відповідати вимогам ГОСТ 3008-95.

Текст розрахунково-пояснювальної записки може бути написаний як від руки, так і надрукований на ПК два інтервали на одній сторінці стандартного листа білого паперу формату А4 (297 х 210мм.) із залишенням полів по всім чотирьох сторонах листа. Розмір лівого полючи - 25мм., правого - не менш 10мм., верхнього і нижнього полів не менш 20мм.

Текст ПЗ пишеться розбірливо без помарок і виправлень. Помилки, описки і графічні неточності необхідно акуратно підчистити і написати виправлений текст від руки чорнилом, пастою чи тушшю. Ушкодження аркушів, помарки не допускаються.

Виклад змісту проекту в ПЗ повинен бути коротким, чітким, що виключає можливість суб'єктивного тлумачення, і вестися від першого обличчя множини, наприклад: «приймаємо», «вибираємо» і т.д. Такі вираження як «я беру», «вважаю»,мені задане» і т.п. уживати не слід. Мова викладу повинна бути технічно грамотною, не містити жаргонних виразів і рідких слів.

Варто користатися єдиною і відповідною встановленою стандартом термінологією і визначеннями, а при їхній відсутності - загальноприйнятими в науково-технічній літературі.

Скорочення слів у тексті і підписах під ілюстраціями, як правило, не допускається.

Літерним позначенням різних величин при першому їхньому використанні варто давати розшифровку. Значення символів і числових коефіцієнтів, що входять у формулу, необхідно приводити безпосередньо під формулою.

Розмірність того самого параметра в межах пояснювальної записки повинна бути постійною.

У записі обчислень по формулах приводиться тільки вихідна формула, вираження з підставленими цифрами й остаточний результат. Проміжні викладення виключаються.

Весь текст пояснювальної записки розбивають на розділи і підрозділи. Розділи нумеруються арабськими цифрами в межах усієї пояснювальної записки. Підрозділи варто нумерувати арабськими цифрами в межах кожного розділу. Номер підрозділу повинен складатися з номерів розділу і підрозділу, розділених крапкою.

Розділи і підрозділи пояснювальної записки забезпечуються змістовними заголовками (назвами).

Назви розділів пишуться прописними буквами, назви підрозділів - рядковими (крім першої прописної). Якщо назва складаються з двох чи більш речень, їх розділяють крапкою. Наприкінці назви крапку не ставлять. Підкреслювати назви і переносити слова в них не допускається.

Кожен розділ пояснювальної записки рекомендується починати з нового листа. Кожен пункт тексту записується з абзацу.

Нумерація сторінок пояснювальної записки повинна бути наскрізною. Нумерацію сторінок проставляють арабськими цифрами в правому верхньому кутку сторінки. На титульному листі число I не ставиться.

Текст пояснювальної записки ілюструється схемами, характеристиками елементів, графіками, таблицями. Кількість ілюстрацій повинна бути не більш 7-10 і визначатися змістом курсового проекту.

Всі ілюстрації іменуються рисунками, що нумеруються послідовно в межах роздягнула арабськими цифрами.

Рисунки варто виконувати чітко, тільки чорним чорнилом, чи тушшю.

Кожен рисунок постачають змістовним підписом. Підписи під рисунками і таблицями повинні бути короткими і пояснювати основний зміст. Підпис пишеться чи друкується під малюнком в один рядок з номером. Рекомендується весь рисунок, що пояснює, матеріал приводити в тексті під малюнком, а не використовувати вільне місце на малюнку.

На всі ілюстрації повинна бути посилання в тексті. Посилання на раніше згадані ілюстрації і таблиці дають зі скороченням слів, наприклад: «див. рис. 1», «див. табл. 1».

Графіки необхідно постачати координатною сіткою, що відповідає масштабності шкали ( рівномірної чи логарифмічної) по осях абсцис і ординат. При цьому осі координат викреслюються суцільними лініями товщиною приблизно в два рази більше, ніж товщина ліній координатної сітки, без стрілок на кінцях.

Числові значення масштабу шкал осей координат пишуть лівіше осі ординат і нижче осі абсцис. Багатозначні числові значення по осі координат рекомендується по можливості приводити у вигляді добутку цілих чисел на деякий постійний множник, що вказується при літерному позначенні величини, що відкладається, чи зводитися в розмірність цієї величини.

Цифровий матеріал, покладений у пояснювальну записку, рекомендується оформляти у вигляді таблиць. Кожна таблиця повинна мати змістовний заголовок, покладений під словом «Таблиця». Слово «Таблиця» і заголовок починаються з прописної літери. Підкреслювати заголовок не рекомендується.

Таблицю варто поміщати після першого згадування про неї в тексті, так, щоб її можна було читати без повороту записки чи з поворотом по годинниковій стрілці. При переносі таблиці на наступну сторінку шапку таблиці повторюють і над нею поміщають слова «Продовження табл.» із указівкою номера. Якщо шапка таблиці громіздка, допускається її не повторювати; у цьому випадку пронумеровують графи і повторюють нумерацію на наступній сторінці.

Таблиці повинні нумеруватися в межах розділу арабськими цифрами. Номер таблиці складається з номера розділу і порядкового номера таблиці, розділених крапкою, наприклад: «Таблиця 2.4» - четверта таблиця другого розділу. При посиланні на таблицю вказують її повний номер, слово таблиця пишуть у скороченому виді ( наприклад, «Табл. 2.4» . Якщо в записці тільки одна таблиця її не нумерують.

Формули вписують у записку чорним чорнилом, чи тушшю від руки і нумерують у межах розділу арабськими цифрами. Номер формули складається з номера розділу і порядкового номера формули, розділених крапкою, записується в круглі дужки (наприклад: (3.4) - четверта формула третього розділу) і міститься в правому краї рядка тексту на рівні нижче рядка формули, до якої він відноситься.

При посиланні в тексті на формулу необхідно вказувати її повний номер, наприклад: «у формулі (3.4)».

Розмірність того самого параметра в межах записки повинна бути постійною. В експлікації значення символів і числових коефіцієнтів повинні приводитися безпосередньо під формулою в тій послідовності, у якій вони дані у формулі. Значення кожного символу і числового коефіцієнта варто давати з нового рядка. Перший рядок експлікації починають зі слова «де» ( двокрапка після нього не ставиться ).

У список використаної літератури включають усі використані джерела в порядку появи посилань на них у тексті пояснювальної записки.

Іноземні роботи в списку літератури приводяться в тім же порядку, але наприкінці загального списку й в офіційній транскрипції.

При посиланні на джерела в тексті пояснювальної записки варто приводити його порядковий номер за списком використаної літератури, ув'язнений у квадратні дужки.

Додатки оформляються як продовження пояснювальної записки. Кожен додаток починають з нової сторінки. У правому верхньому куті пишуть слово «Додаток». Кожен додаток повинен мати змістовний заголовок. Два і більш додатки нумерують послідовно арабськими цифрами, без знака № (наприклад: «Додаток А», «Додаток Б» і т.д.)

Рисунки, таблиці і формули, містяться в додатку, нумеруються арабськими цифрами в межах кожного додатка (наприклад: «рис. П.1.2» - другий рисунок першого додатка).

3. Загальні вимоги до графічної документації.

3.1. Вимоги до змісту графічної документації

Зміст і обсяг графічної документації до курсового проекту залежить від характеру і тематики виконуваної роботи.

На першому листі поміщають електричні схеми, розроблені автором проекту. Допускаються структурну і функціональну електричні схеми приводити в пояснювальній записці у вигляді малюнків. Другий лист повинний відтворювати конструкцію проектованого пристрою. Тут можуть бути розташовані габаритні або складальні креслення, креслення загального вигляду, креслення друкованої плати. При необхідності автор проекту може подавати на аркушах ілюстративний матеріал: тимчасові діаграми роботи пристрою, графіки, осцилограми і т.д.

У тих випадках, коли студент пропонує до захисту виготовлений їм чи при його участі макет проектованого пристрою, обсяг проекту може бути за узгодженням з керівником скорочений.

3.2 Вимоги до оформлення графічної документації

Усі схеми і креслення курсового проекту виконуються в повній відповідності з вимогами ГОСТ Єдиної Системи Конструкторської Документації (ЄСКД) і стандартів приведених у Додаток 4.

Схеми і креслення виконуються, як правило, в олівці на щільному папері. Дозволяється виконувати документи тушшю. Підпис в основному написі і позначення документів повинні виконуватися тільки чорнилом або пастою тушшю.

У всіх випадках, де це можливо, виконувати креслення в масштабі 1:1.

Усі креслення і схеми, як правило, виконуються на креслярському папері Формату А1. Якщо на цьому форматі паперу розташовується кілька креслень або схем меншого формату, то розрізати папір не потрібно.

Креслення і схеми повинні бути постачені необхідними поясненнями, що дають можливість читати їх без звертання до тексту пояснювальної записки.

3.3. Вимоги до виконання схем виробів

Загальні вимоги, пред'явлені до виконання схем виробів, приведені в ГОСТ 2.701-76 (СТ СЗВ 651-77) «Схеми, види, типи. Загальні вимоги до виконання». У залежності від основного призначення схеми підрозділяються на наступні типи: структурної, функціональної, принципові, схеми з'єднань (монтажні), підключення, розташування, загальні. Студенти спеціальності «Комп'ютеризовані системи керування» найбільше часто виконують електричні структурні, функціональні і принципові схеми.

Структурна схема - це схема, що визначає основні функціональні частини виробу, їхнє призначення і взаємозв'язок. Функціональні частини зображують, як правило, у вигляді прямокутників. Прямокутники пристроїв, що мають самостійну принципову схему, виконують суцільною лінією, прямокутники функціональних груп - штрих пунктирною лінією. Окремі елементи структурної схеми допускається зображати в їх умовних графічних позначеннях. При зображенні елементів схеми у вигляді прямокутників найменування, позначення (номер) чи типи (шифри) елементів і пристроїв вписують усередину прямокутників.

У випадку позначення функціональних частин схеми номерами або цифрами останні повинні бути розшифровані на полі схеми в таблиці довільної форми.

Побудова структурної схеми, розташування функціональних частин і ліній зв'язку повинні давати уявлення про структуру виробу , взаємодії його складових частин, а також про проходження електричних сигналів у напрямку ліворуч праворуч. На лініях електричного зв'язку (виконуються товщиною 0,2 - 1 мм.) напрямок проходження електричних сигналів позначають стрілками.

На структурній схемі можна поміщати написи, що пояснюють, математичні формули, тимчасові діаграми, що дають уявлення про послідовність проходження й обробки електричних сигналів. Такі зведення вказують найчастіше зверху або праворуч від графічних позначень функціональних частин структурної схеми.

Функціональна схема роз'ясняє окремі процеси, що протікають у функціональних ланцюгах або у виробі в цілому.

На функціональних схемах рекомендується вказувати технічні характеристики функціональних частин поруч з їх графічними позначеннями. Написи, що пояснюють, діаграми або таблиці, що визначають послідовність процесів у часі, розміщають над основним написом. Допускається вказувати необхідні параметри в характерних крапках, наприклад, значення струмів, напруг, форми і значення імпульсів, математичні залежності та ін.

Принципова схема визначає повний склад елементів і зв'язки між ними і, як правило, дає детальне представлення про принципи роботи виробу. Принципові схеми служать підставою для розробки інших конструкторських документів, наприклад, схем з'єднань (монтаж), а також креслень. Принциповими схемами користуються для вивчення принципу роботи виробів, а також при їхньому налагодженні, регулюванні, контролі і ремонті.

3.4. Умовні графічні позначення, що застосовуються на електричних принципових схемах

Елементи на схемах зображують у вигляді умовних графічних позначень, що регламентуються у відповідних стандартах (див. Додат. 4).

Умовне графічне позначення пропонують на схемах у розмірах, встановлених у відповідних стандартах.

Лінії зв'язку й умовні графічні позначення елементів рекомендується виконувати товщиною 0,2-1 мм. Відстань між рівнобіжними лініями зв'язку повинне бути не менш 5 мм.

3.5 Позиційне позначення елементів

Кожному елементу надається умовне буквено-цифрове позначення, що повинне складатися з двох частин, записаних без розділових знаків.

Літерні елементи визначають його вид. Наприклад: З - конденсатор, R - резистор, V - напівпровідниковий прилад і т.д. Для уточнення виду елементів використовуючи дволітерне позначення. Друга частина позначення являє собою порядковий номер елементів даного виду (одна чи кілька арабських цифр). Порядковий номер привласнюють елементам схеми, починаючи з одиниці, у межах групи елементів даного виду, яким на схемі привласнений однаковий літерний код. Порядковий номер привласнюється елементам відповідно до послідовності їхнього розташування зліва праворуч і зверху вниз. Позиційне позначення виконується креслярським шрифтом одного розміру і проставляється на схемі поруч з умовним графічним позначенням чи зверху праворуч.

Вхідні і вихідні ланцюги електричних принципових схем закінчуються контактними роз'ємними з'єднаннями, що виконуються у вигляді таблиць ізвказівкою контактів і характеристик ланцюгів. Якщо таблиця заміняє умовне графічне позначення, їй привласнюють його позиційне позначення.

3.6.Складання переліку елементів

Відповідно до ГОСТ 2.702-75 дані про кожен елемент схеми повинні бути записані в переліку елементів, що вміщують на першому листі схеми над основним написом. При відсутності місця для продовження граф переліку елементів над основним написом продовження можна вміщувати ліворуч від неї.

Елементи в переліку записуються групами за абеткою літеро-цифрових позиційних позначень. У межах кожної групи, що мають однакові літеро-позиційні позначення, елементи розташовують у порядку зростання порядкових номерів. Елементи з однаковими електричними параметрами, що мають на схемі послідовні порядкові номери, допускається записувати в один рядок. У цьому випадку в графу «Поз. позначення» вписують тільки позиційні позначення з найменшими і найбільшими порядковими номерами (наприклад, R1 - R5, C1 - C5), а в графу «Кіл.» вписують загальну кількість таких елементів.

При записі елементів, що мають однакову частину позиційного позначення, допускаються записувати найменування і позначення, на підставі якого вони застосовані (ГОСТ, ТУ), у вигляді загального заголовка. У противному випадку позначення ГОСТ і ТУ на кожен елемент потрібно записувати в рядок переліку елементів.

При зображенні на схемі елементів, параметри яких підбираються при настроюванні схеми, біля позиційних позначень цих елементів на схемі й у переліку проставляють виноску «Підбирається при регулюванні».

3.7. Виконання електричних принципових схем

з використанням елементів цифрової обчислювальної техніки

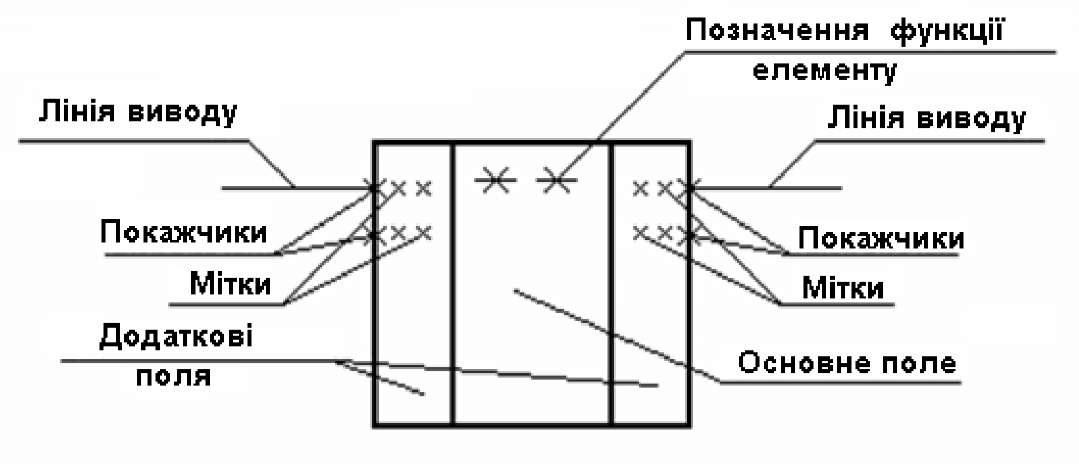

Відповідно до ГОСТ 2. 743-82 «Позначення умовні графічні в схемах. Елементи цифрової обчислювальної техніки» двозначні елементи умовно зображують на схемах прямокутником, що може містити основне і два додаткових поля.

Додаткові поля розташовують ліворуч і праворуч від основного. Допускається додаткове поле розподіляти на зони, що відокремлюють горизонтальною рискою.

У першому рядку основного поля розташовують позначення функції, що виконує цей елемент. У наступних рядках розташовують інформацію за ГОСТ 2. 708-81.

У додаткових полях розміщують інформацію про функціональні призначення висновків.

Входи елементів зображують ліворуч, а виходи праворуч.

Розміри елементів визначаються:

• по висоті - кількістю ліній висновків, кількістю інтервалів, кількістю рядків

інформації в основному і додатковому полях; розміром шрифту;

• по ширині - наявністю додаткових полів, кількістю знаків, що поміщаються

в одному рядку усередині елемента (з урахуванням проміжків), розміром

шрифту.

Ширина додаткового поля повинна бути не менш 5 мм.

Висновки різних типів мікросхем мають своє маркірування, що приводиться на схемах. Виключення складають висновки ланцюгів «живлення», «землі» для ІС. Ці висновки на схемах не зображують, а поміщають на полі креслення словесну вказівку про підводку цих ланцюгів до інтегральних схем.

3.8. Виконання креслень, що відбивають конструкцію проектованого виробу

Креслення, що зображують конструкцію проектованого виробу, можуть включати креслення загального вигляду, складальне креслення, креслення деталей і плат.

Креслення деталей повинні бути забезпечені всіма необхідними для виготовлення розмірами, вказівками на обробку, термообробку і т.д. Креслення повинне забезпечувати можливість виготовлення деталі без яких-небудь додаткових, не зазначених у кресленні пояснень.

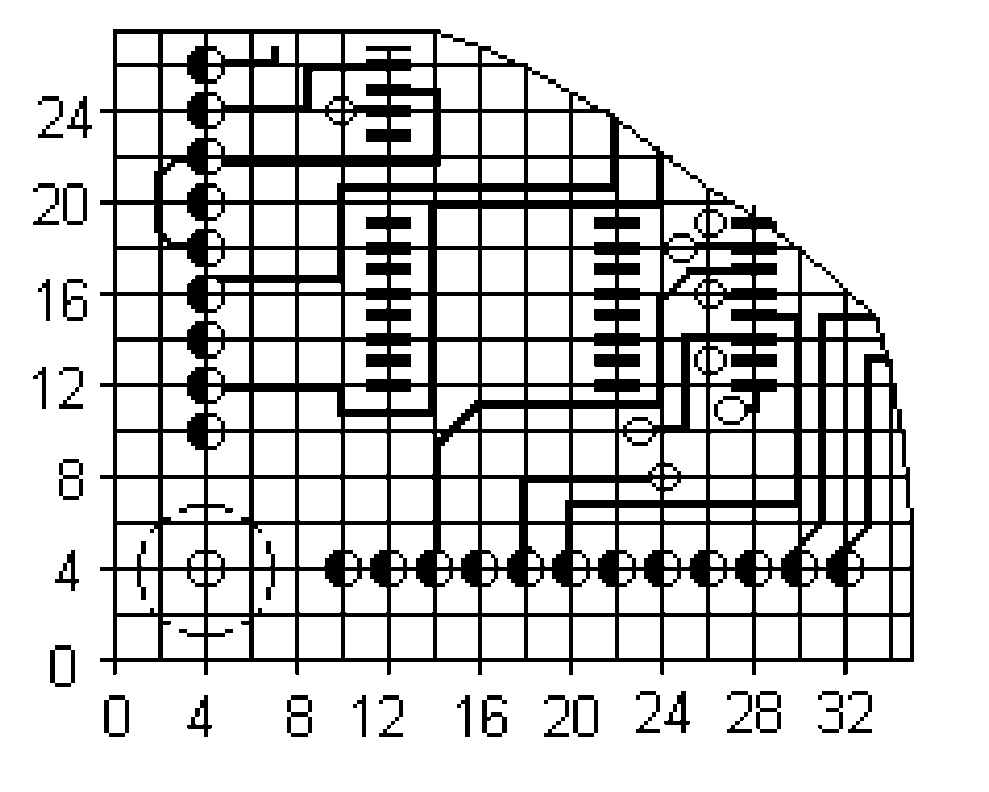

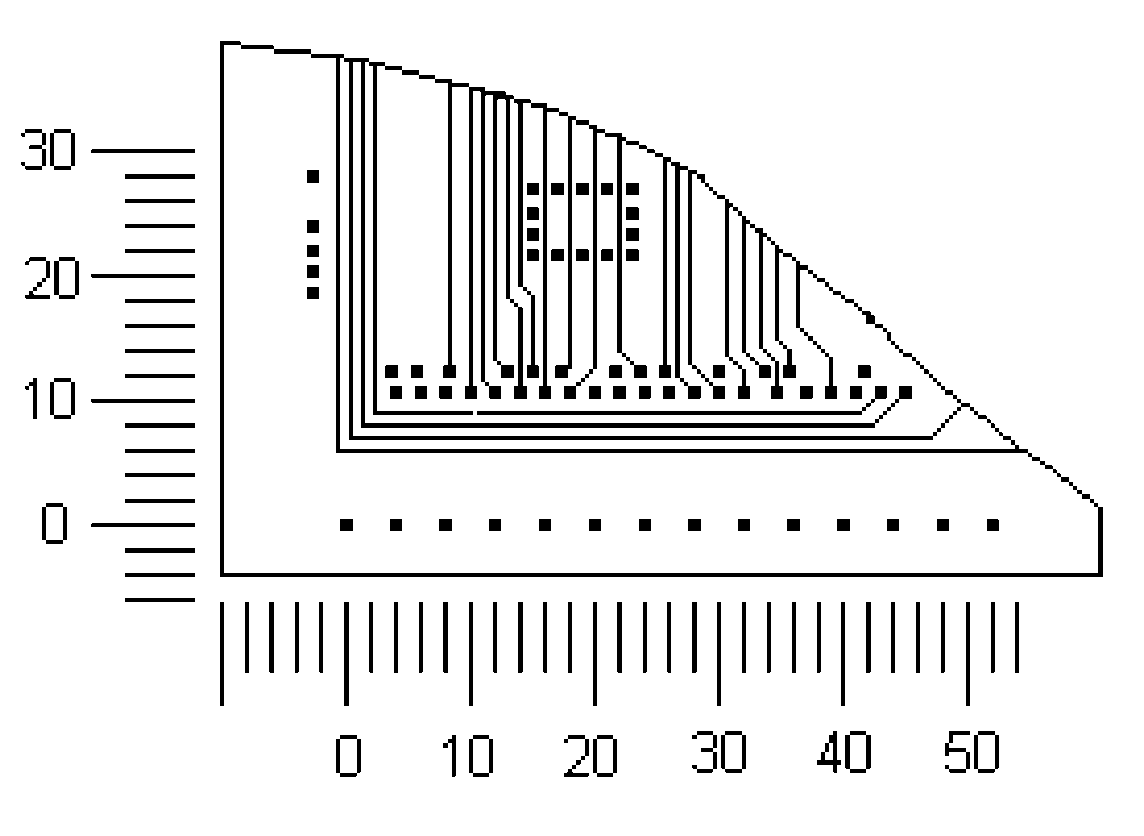

Креслення друкованої плати-деталі виконують відповідно до ГОСТ 2.417-91. Креслення виконують у масштабі 1:1; 2:1; 4:1; 5:1; 10:1. Розміри всіх елементів креслення вказують у відповідності ГОСТ 2. 307-68, а також за допомогою координатних сіток у прямокутних координатах.

Координатну сітку наносять тонкими суцільними лініями з кроком 1,25 чи 2,50мм. Розміри отворів, їхня кількість, розміри зенковок і інші зведення помішують у таблиці на поле креслення. Форма таблиці, що рекомендується, приведена в Додаток 6.

На платі отвору вказують спрощено - єдиною окружністю (баз окружностей зенковки і контактної площадки).

Щоб їх розрізняти, використовують умовні позначки (Додаток 6). Центри отворів розташовують у вузлах координатної сітки. При виборі габаритних розмірів друкованих плат варто керуватися лінійними розмірами, установленими ГОСТ 10317-79 (Додаток 7).

Усі друковані елементи (провідники, екрани, контактні площадки та ін.) необхідно штрихувати. При ширині ж провідників менш 2 мм (а іноді і більше, якщо дійсна ширина обмовляється в технічних вимогах), їх зображують суцільною контурною лінією.

Над основним написом поміщують технічні вимоги, що складають у наступній послідовності:

• спосіб виготовлення плати;

• позначення матеріалу струмопровідного шару або ізоляційних ділянок і товщину шару;

• крок координатної сітки;

• відхилення обрисів, що допускаються, провідників, контактних площадок і інших - друкованих елементів від заданих кресленням;

• ширина друкованих провідників;

• найменша відстань між провідниками;

• вимоги до підрізування і зсуву контактних площадок;

• вказівки про покриття;

• вказівки про маркірування і таврування. Приклад технічних вимог приведених у Додаток 6.

Найбільш розповсюджений матеріал для друкованих плат - фольгованих склотекстолітів Сф-2-50 ГОСТ 1316-78 товщиною 0,8; 1,0; 1,5; 2,0; 2,5; 3,0 мм. Запис склотекстоліту 1,5 мм має вигляд Сф-2-50-1,5.

Друкованим вузлом називають друковану плату з начіпним елементами. При мінімальній кількості проекцій складальне креслення друкованого вузла повинне давати повне уявлення про начіпні радіоелементи та інші деталі їхнє розташування й розміщення на платі.

Він повинен містити наступні зведення:

• маркування позиційних позначень електро- і радіоелементів;

• умовні позначки висновків приладів (трансформаторів, реле й ін.)

• нумерацію вихідних контактів, полярність елементів відповідно до електричної принципової схеми на друкованому вузлі.

На кресленні наносять позиційні позначення, габаритні і довідкові розміри, а також розміри, що визначають положення елементів над платою.

Креслення повинне містити технічні вимоги. Приклад технічних вимог приведений у Додаток6.

Начіпні елементи зображують спрощено, якщо це не заважає правильному розумінню креслення. Їх розміщають паралельно поверхні плати рядами у визначеному порядку з зазором 2-3мм між платою й елементом. Висновки елементів до плати припаюють. На виході транзисторів рекомендується надягати електроізоляційні трубки різного кольору.

3.9 Позначення конструкторських документів.

Відповідно до вимог ГОСТ 2.201.80 «Класифікація і позначення виробів і конструкторських документів», СТ СЗВ 527-77 «Схеми електричні. Класифікація. Терміни і визначення» усі документи, що складають комплект конструкторської документації, повинні мати позначення, що приводяться за наступною схемою:

Х Х Х Х. Х Х Х. Х Х Х. Х Х

а б в д г

Де а - код організації-розроблювача (у нашому випадку скорочене найменування); г - код класифікаційної характеристики документа (у нашому випадку необхідно записувати на позиціях: б - число 3, в - порядковий номер проекту і дві останні цифри залікової книжки); д - код (шифр) документа відповідно до ГОСТ. Наприклад, ПЗ - пояснювальна записка; ТЗ - технічне завдання; 31 - схема електрична структурна; 32 - схема електрична функціональна; 33 - схема електрична принципова; СБ - складальне креслення.

Далі приводяться приклади позначення окремих конструкторських документів.

ХНУ 7.091.401.00.001 - позначення основного конструкторського

документа;

ХНУ 7.091.401.00.001.ТЗ - позначення технічного завдання;

ХНУ 7.091.401.00.001.ПЗ - позначення пояснювальної записки;

ХНУ 7.091.401.00.001.Е1 - позначення схеми електричної структурної;

ХНУ 7.091.401.00.001.Е2 - позначення схеми електричної функціональної; ХНУ 7.091.401.00.001.Е3 - позначення схеми електричної принципової; ХНУ 7.091.401.00.001.СК - позначення складального креслення; ХНУ 7.091.401.00.001.ДП - позначення плати друкованої; ХНУ 7.091.401.00.001.В - позначення загального виду і т. д.

Порядковий комплект документів

Документація проекту комплектується в такій послідовності:

• титульний лист;

• завдання на проектування;

• технічне завдання;

• реферат;

• зміст;

• Введення;

• основна частина;

• висновок;

• список використовуваних джерел;

• додаток.

Усі документи приводяться до формату А4 згідно СТ СЗВ 159-75 «Складання креслень» і брошуруються в папку, на титульну сторону якої наклеюється копія титульного листа проекту.

ЛІТЕРАТУРА

1. Рычина Т.А., Зеленский А.В. Устройства функциональной электроники и электрорадиоэлементы :учебник для вузов - 2-е изд.; перер. и доп.-М.:Радио и связь, 1989 г. - 352 ст.

2. Жеребцов И.П. Основы электроники - М.: Энергоатомиздат, 1990 г.- 352 ст., ил.

3. Алексеенко А.Г., Шагуpин И.И. Микpосхемотехника: Учебное пособие для вузов. - М.: Pадио и связь, 1990.

4. Брежнєв К.М., Гантман Е.И. и др. Транзисторы для аппаратуры широкого применения: Справочник. Под ред. Б.Л.Перельмана - М.: Радио и связь, 1981- 650 с.

5. Читцевич А.Б., Зайцев А. А. и др. Полупроводниковые приборы. диоды выпрямительные, стабилитроныї, тиристоры. Справочник. Под ред. А.А Голомедова - М.: Радио и связь, 1988 г. - 528ст.

6. Богданович М.И. и др. Цифровые интегральные микросхемы. – Минск: – Беларусь, 1991 г.

7. Довіниково-графічні матеріали з курсу «Компонента база РЕЗ» . :2006. 15 комплектів. 15х16С.

8. Справочник по электрическим конденсаторам / М.Н. Дьяконов и дp. М.: Радио и связь, 1983.

9. Якубовский и др. Цифровые и аналоговые интегральные микросхемы. - М: Радио й связь, 1990г. - 496ст.

10. Шило В.Л. Популярные цифровые микросхемы -М.: Радио и связь, 1987 г. 352 ст.

11. ГОСТ 17021 - 86. Микросхемы интегральные. Термины и определения.

12. ГОСТ 27394 - 87. Микросхемы интегральные. Заказные и полу заказные.

13. ОСТ 11. 075. 915 - 80. Микросхемы интегральные. Классификация и система условных обозначений.

14. Резисторы: (справочник)/Ю.Н. Андpеев и дp. - М.: Энеpгоиздат, 1981. - 352 с., ил.

ДОДАТОК 1

Зразковий перелік тем курсового проекту.

1. Ультразвукова лінія затримки

2. Лінія затримки на поверхневих акустичних хвилях

3. Акустоелектроний фільтр

4. Електромеханічний фільтр

5. Безконтактний оптоелектронний комутатор

6. Індикатор цифрової інформації на рідких кристалах

7. Кнопочний вимикач

8. Мікроз’єднувач

9. Трансформатор пристрою електроживлення РЕА

10. Високостабільний конденсатор змінної ємності

11. Розняття

12. Мікрозбірка

13. Модуль фільтра

14. Реле сигнальне

15. Імпульсний трансформатор

16. Оптрон діодний

17. Оптрон транзисторний

18. Оптрон тиристорний

19. Хімічний елемент живлення

20. Блок п’єзорезонансних фільтрів

(найменування вищого навчального закладу)

Кафедра

Дисципліна

Спеціальність

Курс група семестр

Завдання На курсовий проект (роботу) студента

(Прізвище, ім'я, по батькові) Тема проекту (роботи)

Термін завершення студентом закінченого проекту (роботи) Вихідні дані до проекту (роботи)

Зміст розрахунково-пояснювальної записки (перелік підлягаючих розробці питань) .

Перелік графічного матеріалу (з точною вказівкою обов'язкових креслень)_______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Дата видачі завдання

Календарний план

Студент

(підпис) (П.І.Б.)

Керівник

(підпис)

« » 20 р.

Міністерство освіти і науки, молоді та спорту

Хмельницький національний університет

Кафедра радіоелектронних апаратів та телекомунікацій

Тема курсового проекту

________________________________________________________________

Курсовий проект з «Елементна база електронних апаратів»

ПОЯСНЮВАЛЬНА ЗАПИСКА

Розробив

Студент групи

П.І.Б. підпис

Керівник

П.І.Б. підпис

Нормоконтроль

П.І.Б. підпис

Хмельницький 20___

Перелік основних гост єскд і стандартів

ГОСТ 2.001-93. Общие положения

ГОСТ 2.101-68. (СТ СЗВ 364-76) Видьі изделий

ГОСТ 2.102-68. Видьі и комплектность конструкторских документов.

ГОСТ 2.113-75. (СТ СЗВ 1179-78) Групповьіе и базовьіе конструкторские документь .

ГОСТ 2.103-68. (СТ СЗВ 208-75). Стадии разработки.

ГОСТ 2.104-68. (СТ СЗВ 365-76 и СТ СЗВ 140-74). Основньїе надписи.

ГОСТ 2.105-959. (СТ СЗВ 2667-80). Общие требования к текстовьім документам.

ГОСТ 2.106-96. Текстовьіе документьі.

ГОСТ 2.109-73. (СТ СЗВ 858-78 и СТ СЗВ 1182 -78) Основньїе требования к чертежам.

ГОСТ 2.118-73. Техническое предложение.

ГОСТ 2.119-73. Зскизньїй проект.

ГОСТ 2.120-73. Технический проект.

ГОСТ 2.201-80. Обозначение изделий и конструкторских документов.

ГОСТ 2.-301-68. (СТ СЗВ 1181-78). Форматьі.

ГОСТ 2.302-68. (СТ СЗВ 1180-78). Масштабьі.

ГОСТ 2.303-68. (СТ СЗВ 1178-78). Линии.

ГОСТ 2.304-81. (СТ СЗВ 851-78 - СТ СЗВ 855-78). Шрифтьі чертежньїе.

ГОСТ 2.305-68. Изображения, видьі, разрезьі, сечения.

ГОСТ 2.306-68. (СТ СЗВ 860-78). Обозначение графических материалов и правила нанесения их на чертежи.

ГОСТ 2.307-68. (СТ СЗВ 1976-79). Нанесение размеров и предельньїх отклонений.

ГОСТ 2.308-79. (СТ СЗВ 386-76). Указания на чертежах допусков форм и расположение поверхностей.

ГОСТ 2.309-73. (СТ СЗВ 1632-79). Обозначение шероховатости поверхностей.

ГОСТ 2.310-68. (СТ СЗВ 367-76). Нанесение на чертежах обозначений покрьітий, термической и других видов обработки.

ГОСТ 2.311-68. (СТ СЗВ 284-76). Изображение резьбьі.

ГОСТ 2.315-68. (СТ СЗВ 1978-79). Изображения упрощенньїе и условньїе обозначения крепежньїх деталей.

ГОСТ 2.316-68. (СТ СЗВ 856-78). Правила нанесения на чертежах надписей, технических требований и таблиц.

ГОСТ 2.413-72. Правила вьіполнения конструкторской документации изделий, изготовленньїх с применением ^лектрического монтажа.

ГОСТ 2.415-68. (СТ СЗВ 1184-78). Правила вьіполнения чертежей изделий с ^лектрическими обмотками.

ГОСТ 2.416-68. Условньїе обозначения сердечников магнитопроводов.

ГОСТ 2.417-78. (СТ СЗВ 1186-78). Правила вьіполнения чертежей печатньїх

плат.

ГОСТ 15.001-73. Разработка и постановка продукции на производство. Основньїе положения.

ГОСТ 2.701-84. (СТ СЗВ 651-77). Схеми. Види и типи. Общие требования к виполнению.

ГОСТ 2.702-75. (СТ СЗВ 1188-78). Правила виполнения ^лектрических схем.

ГОСТ 2.705-70. Правила виполнения ^лектрических схем обмоток и изделий с обмотками.

ГОСТ 2.708-81. (СТ СЗВ 1982-79). Правила виполнения ^лектрических схем цифровой вичислительной техники.

ГОСТ 2.710-81. (СТ СЗВ 2182-80). Обозначения буквенно-цифровие в ^лектрических схемах.

ГОСТ 2.721-74. (СТ СЗВ141-74). Обозначения условние графические в ^лектрических схемах. Обозначения общего применения.

ГОСТ 2.759-82. (СТ СЗВ3336-81). Обозначения условние графические в ^лектрических схемах. Злементи аналоговой техники.

ГОСТ 2.723-68. (СТ СЗВ869-78). Обозначения условние графические в схемах. Катушки индуктивности, дроссели, трансформатори, автотрансформатори и магнитние усилители.

ГОСТ 2.755-87. (СТ СЗВ287-76). Обозначения условние графические в ^лектрических схемах. Устройства коммутационние и контрактние соединения.

ГОСТ 2.727-68. (СТ СЗВ862-78). Обозначения условние графические в схемах. Разрядники и предохранители.

ГОСТ 2.728-74. (СТ СЗВ863-78, СТ СЗВ864-78). Обозначения условние графические в схемах. Резистори, конденсатори.

ГОСТ 2.729-68. (СТ СЗВ2830-80). Обозначения условние графические в схемах. Прибори ^лектроизмерительние.

ГОСТ 2.730-73. (СТ СЗВ 661-77). Обозначения условние графические в схемах. Прибори полупроводниковие.

ГОСТ 2.731-81. (СТ СЗВ 865-78). Обозначения условние графические в схемах. Прибори ^лектровакуумние.

ГОСТ 2.732-78. (СТ СЗВ 866-78). Обозначения условние графические в схемах. Источники света.

ГОСТ 2.736-68. Обозначения условние графические в схемах. Злементи пьезо^лектрические и магнитострикционние. Линии задержки.

ГОСТ 2.741-68. (СТ СЗВ 868-78). Обозначения условние графические в схемах. Прибори акустические.

ГОСТ 2.743-91. Обозначения условние графические в схемах. Злементи цифровой вичислительной техники.

ГОСТ 2.746-68. (СТ СЗВ 654-77). Обозначения условние графические в схемах. Генератори и усилители квантовие.

ГОСТ 2.752-71. Обозначения условние графические в схемах. Устройства телемеханики.

ГОСТ 2.758-81. (СТ СЗВ 1983-79). Обозначения условние графические в ^лектрических схемах. Сигнальная техника.

СТ СЗВ 159-75. Складивание чертежей.

ДСТУ 3008 - 95. Документація. Звіти в сфері науки і техніки.

Гост 2.417 - 91 Плати друковані Правила виконання креслень

1. Дійсний стандарт установлює правила виконання креслень друкованих плат і гнучких друкованих кабелів (ЦПК) (далі - друковані плати) при будь-якому способі виконання документації. Терміни, застосовувані в дійсному стандарті, і їхнього визначення - за ДСТ 20406.

2. Креслення друкованих плат повинні бути виконані відповідно до вимог стандартів Єдиної системи конструкторської документації (ЄСКД) і сьогодення стандарту.

3. Креслення однобічної (ОДП), двосторонньої (ДДП) і багатошарової (БДП) друкованих плат повинні мати найменування «Плата друкована».

4. ЦПК повинен мати найменування «Кабель друкований гнучкий».

5. На БДП випускається складальне креслення. Зображення кожного шару БДП розміщають на окремих аркушах складального креслення з вказівкою порядкового номера шару. Матеріал друкованих плат варто записувати в специфікацію в розділ «Матеріали» із указівкою їхніх розмірів і кількості шарів у розділ «Деталі», як деталі без креслення.

6. Креслення однотипних друкованих плат переважно виконувати за ГОСТ 2.113 з урахуванням вимог дійсного стандарту.

7. На кресленні друкованої плати розміри повинні бути зазначені одним з наступних способів: а) відповідно до вимог ГОСТ 2.307; б) нанесенням координатної сітки в прямокутній системі координат (рис.1); в) нанесення координатної сітки в полярній системі координат; г) комбінованим способом за допомогою розмірних і виносних ліній і координатної сітки в прямокутній чи полярній системі координат; д) у вигляді таблиці координат елементів провідного рисунка (провідників, контактних площадок і т.п.).

При нанесенні розмірів за допомогою координатної сітки лінії сітки повинні нумеруватися. Крок нумерації визначається конструктивно з урахуванням насиченості і масштабу зображення (рис.2,3) і може бути виражений у міліметрах або кількості ліній сітки.

8. Допускається виділяти на кресленні окремі лінії координатної сітки, що чергуються через визначені інтервали, при цьому в технічних вимогах креслення варто позначати вказівки типу: «Лінії координатної сітки нанесені через одну».

9. Координатну сітку в залежності від способу виконання документації варто наносити на все поле креслення (див. рис.2,3) або на частину поверхні друкованої плати, або ризками по периметру контуру друкованої плати (див. рис.1). Допускаються ризки наносити по периметру контуру друкованої плати (див. рис.1) або на деякій відстані від нього.

10. Крок координатної сітки в прямокутній системі координат - за ГОСТ 10317.

11. За початок відліку в прямокутній системі координат на головному виді креслення друкованої плати варто приймати: а) центр крайнього лівого або правого нижнього отвору (див. рис.1); б) лівий або правий нижній кут друкованої плати (див. рис.2); в) ліву або праву нижню крапку, утворену лініями побудови (див. рис.3).

12. На кресленні круглих друкованих плат за початок відліку в прямокутній системі координат допускається приймати центр друкованої плати або крапку, утворену лініями перетинання двох дотичних до окружності.

13. Координатну сітку в полярній системі координат застосовують для креслень друкованих плат з визначеною послідовністю розташування повторюваних друкованих провідників з радіальною орієнтацією.

14. Крок координатної сітки в полярній системі координат задають по куту і діаметру, та призначають у залежності від розташування елементів друкованих плат.

15. Якщо розміри і конфігурація рисунка друкованої плати обговорені в технічних вимогах креслення, то допускаються елементи друкованих плат зображених умовно.

16. Ділянки друкованої плати, що не допускається займати друкованими провідниками і контактними площадками, на кресленні необхідно обводити штрих-пунктирною зтовщеною лінією. Розміри ділянки визначаються по координатній сітці або наносяться на кресленні.

17. Для нанесення, розмірів, позначень шорсткості поверхні і т.п. допускається приводити на кресленні додатковий вид, на якому рисунок друкованої плати варто зображувати частково. Допускається рисунок друкованої плати не зображувати. При цьому над таким видом повинна міститися відповідний напис, наприклад «провідники не показані».

18. Круглі контактні площадки з отворами, у тому числі що мають зенковку, і контактні площадки довільної форми, розміри яких не зазначені, зображують на кресленні однією окружністю. Допускаються контактні площадки, у т.ч. круглі, у залежності від розмірів зображати на кресленні умовно у вигляді квадрата, прямокутника, багатокутника т.п. Розміри і форму контактних площадок вказують у технічних вимогах креслення.

20.Отвори близькі по діаметру, зображують окружністю одного діаметра з обов'язковою вказівкою умовного знака відповідно до ГОСТ 2.307.

21. Діаметр отвору, його умовний знак, діаметр контактної площадки, наявність металізації, кількість отворів варто поєднувати в таблицю.

22. Провідники на кресленні повинні позначатися однією лінією, що є віссю симетрії провідника. На кресленні варто вказувати значення ширини провідника. Провідники можуть зображуватися двома лініями, при цьому, якщо вони збігаються з лініями координатної сітки, числове значення ширини на кресленні не вказувати.

23.Окремі елементи рисунка друкованої плати (провідники, екрани, ізоляційні ділянки і т. п.) допускається виділяти на кресленні штрихуванням, зачорнінням і т. п.

24.Зображення друкованої плати з повторюваними елементами допускається виконувати не цілком в обсязі, що забезпечує однозначність читання креслення.

При цьому повинна бути зазначена закономірність розташування таких елементів.

25. На зображенні друкованої плати допускається наносити написи, значки і т.п., що можуть бути відсутніми на самих виробах, про що повинен бути запис у технічних вимогах креслення. У місцях нанесення написів на кресленні допускається не носити координатну сітку.

26. На зображенні друкованої плати може частково бути відсутня інформація про окремі елементи друкованої плати, при цьому в технічних вимогах креслення повинні бути посилання на документ, що містить відсутню інформацію.

27. Для друкованих плат і ЦПК однакові технічні вимоги, що мають, допускається оформляти технічні вимоги загальним конструкторським документом підкласу «0», на який повинне бути посилання в технічних вимогах креслення виконання друкованої плати.

28. У технічних вимогах креслення допускається давати пояснення про взаємодію елементів. Приклад: «Провідники утворюють чотири коротко замкнуті двадцятип'ятивиткові обмотки з кроком розташування напіввитка складовим дванадцять розподілів і рівним 43^о12'».

29. Маркірування друкованої плати розташовують на вільному місці плати. При маркіруванні способом, яким виконується провідний рисунок, допускається застосовувати будь-який шрифт, при цьому в технічних вимогах креслення спосіб маркірування не вказують.

30. При автоматизованому і напівавтоматизованому методі конструювання допускаються креслення друкованих плат випускати без зображення провідного рисунка, включаючи в комплект конструкторської документації документи на носіях даних, що визначають конструкцію і спосіб виготовлення друкованих плат і їхніх складових частин. У якості другого і наступного аркушів креслення допускається використовувати зображення шарів друкованої плати на фотоплівці, фотопапері або інших матеріалах. Документи на носіях даних записують у специфікацію складальної одиниці.

31.Комплект конструкторської документації на друковану плату при автоматизованому методі проектування повинен відповідати ГОСТ 2.123.

Рис. 1

Рис. 2

Номенклатура конструкторських документів.

(зборці, регулюванню, контролі, прийманні і т. п.)

Елементи цифрової техніки (гост 2.743 - 82)

Елемент схеми - виробу або частини виробу, що реалізує функцію або систему функцій алгебри логіки (наприклад, елемент І, АБО, І-АБО-НІ, мікросхема інтегральна, набір елементів). До елементів цифрової техніки відносять також елементи, що не виконують функції алгебри логіки, але застосовані в логічних ланцюгах (генератор, підсилювач і т.д.).

Виводи елементів цифрової техніки поділяються на входи, виходи, двунапрямкові виходи і виходи не несущі інформації. Входи зображуються ліворуч,

виходи праворуч - (рис. ), інші виходи з будь-якої сторони УГП. При необхідності дозволяється повертати позначення на 90о по годинниковій стрілці, тобто розміщувати входи зверху, а виходи - знизу.

Функціональне призначення елемента цифрової техніки вказують у верхній частині основного поля УГП (див. рис. )Його складають із прописних літр латинського алфавіту, арабських цифр і спеціальних знаків, записуваних без пропусків (число знаків у позначенні функції не обмежується). Позначення основних функцій і їхніх похідних приведені в табл. . У наступних рядках - відповідну інформацію з ГОСТ 2.708 - 81; у додаткових полях - інформацію про функціональні призначення виводів - показники, мітки, позначення яких приведені в табл. Також в табл. . Усі написи виконуються основним шрифтом за ГОСТ 2.304 - 81.

Позиційне позначення елемента.

Позиційне позначення елемента в загальному випадку складається з трьох частин, що указують вид, номер і функцію елемента і записуваних без розділових знаків і пропусків. Вид і номер є обов'язковою частиною умовного буквено- цифрового позначення і привласнюються всім елементам і пристроям об'єкта. Вказівка функції не є обов'язковою. У першій частині позиційного позначення вказують буквений код виду елемента (однією або кількома буквами латинського алфавіту), у другій частині - номер елемента даного виду (арабські цифри), у третій частині - буквений код функції елемента (латинські літери). Наприклад: C4I - конденсатор З4, використовуваний як інтегруючий. Літерний код функції допускається доповнювати цифрами. При рознесеному способі зображення допускається до номера додавати умовний номер зображення частини або елемента пристрою, відокремлюючи його крапкою.

У переліку елементів на об'єкт дозволяється вказувати тільки першу і другу частини позначення. Наприклад, позначення елемента:

На схемі В переліку

Методичні вказівки 1

до виконання курсового проекту з дисципліни «Елементна база електронних апаратів» 1

Літерні коди приведені в таблиці. Елементи розбиті по видах на групи, що мають позначення з однієї літери. Для уточнення виду елементів застосовують дволітерні і багатолітерні коди. При застосуванні дволітерних і багатолітерних кодів перша літера повинна відповідати групі видів, до якої належить елемент. Додаткові позначення повинні бути пояснені на полі схеми.

Літерні коди для вказівки функціонального призначення елементів приведені в таблиці. Ці коди використовуються тільки для загальної характеристики функціонального призначення елемента, наприклад, "головний", "вимірюючий".Для уточнення функціонального призначення однолітерний код допускається доповнювати наступними буквами або цифрами, даючи відповідні пояснення на полі схеми.

Позначення електричного контакту будують з комбінації літер і цифр. Позначення контакту повинне відповідати його маркіруванню на об'єкті або маркіруванні, зазначеного в документації на об'єкт. Якщо позначення контактам привласнюють при розробці об'єкта, їх позначають номерами. Допускається позначати номерами конструктивні групи контактів.

29
