3.1.1Радио модуль для gsm

Для сети мобильной связи стандарта GSM используются RUG/RUS радиомодули.

RUG состоит из двух GSM TRXs, одного сумматора, двух дуплексных фильтров и двух инжекторов питания (bias injectors). Поддерживает конфигурации радио интерфейса: 2×45 W (некомбинированный режим, при котором несущие не объединяются) или 2×20 W (коминированный- с объединением несущих).

В одну радио секцию может быть установлено до 6 радио модулей (12 приемопередатчиков), или 12 радио модулей (24 приемопередатчика)– в одну базовую станцию. Поддерживает режим расширенного покрытия, с помощью функции ТСС (Transmitter Coherent Combining), которая позволяет увеличить радиус соты на downlink направлении. Для компекнсации на uplink направлении используется функция “4-way RX diversity”.

RUS состоит из четырех GSM TRXs, и 60W мульти-несущего частотного усилителя (Multi-carrier Power Amplifier (MCPA)). Для конфигурации GSM радио интерфейса высокой емкости, достаточно двух антенных трактов на один сектор, в случае приминения MCPA.

В одной базовой станции могут одновременно устанавливаться RUG и RUS.

Все радиомодули поддерживают все каналы под GPRS и EDGE, включая EDGE Evolution.

В радиомодулях для шифрования могут используются следующие алгоритмы: A5/1, A5/2 и A5/3. Радиомодули компании Эрикссон полностью удовлетворяют рекомендациям 3GPP TS 03.20 по обеспечению безопасности связи в GSM. A5/1 имеет 64 бита для записи ключа, A5/2 - 40 бит для записи ключа, A5/3 – 128 бит.

3.1.2Модуль Цифровой обработки для gsm

Модуль цифровой обработки GSM (DUG) может контролировать до 12 GSM несущих. Если необходимо использовать более 12 несущих, то дополнтительный цифровой модуль может быть установлен в радио штатив и засинхронизирован с остальными цифровыми модулями в кабинете.

Цифровой модуль может быть двух типов, DUG 10, который поддерживает RUG, и DUG 20, который поддерживает RUS и RRUS.

DUG обеспечивает кросс-коммутацию индивидуальных временных интервалов (каналов) определенных приемопередатчиков, а также извлекает синхронизационную информацию из PCM линии связи для генерирования опорного синхросигнала для базовой станции .

DUG поддерживает:

• E1/T1 транспортные интерфейсы

• Обработка основной полосы (DUG 20)

• Процедуру доступа к D-каналу, концентрирование / мультиплексирование

• Двухдиапазонный режим, например 3x2 900 + 3x2 1800 в одном DUG

• Оптимизацию Abis интерфейса

• Многоточечную линию связи (каскадирование)

• Синхронизацию радио сети от внешнего GPS приемника

• Синхронизацию приемо-передающей группы

• Выполняет функции локальной сети на сайте

Для обслуживания IP соединений с такими опциональными блоками как To SIU, MINI-LINK или OMS.

3.2Система питания rbs

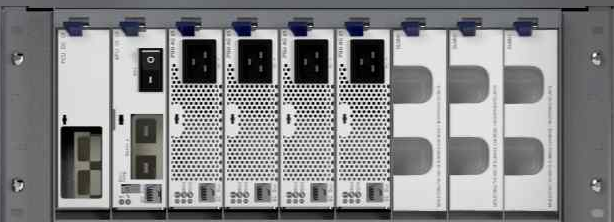

Рис 5 Система питания RBS

Система питания RBS представляет собой современное и эффективное решение для обеспечения электропитанием модулей базовой станции, а в последующих версиях также и для обеспечения электропитанием остального оборудования радио сайта. Система использует сверхкомпактные блоки распределения питания с функцией контроля. Программный алгоритм может временно отключать модули, которые в данный определенный момент не используются. Это могут быть как потребители постоянного так и переменного тока (AC и DC модули). Тем самым сохраняя потребляемую энергию и уменьшая потребность в резервном питании.

The site power system, which eliminates the need for a separate site power plant, can charge batteries. Данная система электропитания, может самостоятельно заряжать батареи и поэтому нет необходимости в установке дополнительных систем электропитания.

Система питания базовой станции может подключаться как к источнику постоянного так и переменного тока. Выпрямители переменного тока могут работать в широком диапазоне входного напряжения тем самым освобождая от необходимости использовать внешние стабилизаторы. .

RBS может подключаться непосредственно к источнику питания −48 В постоянного тока или, посредством DC/DC конвертора (PSU DC), к +24 В или −60 В источникам постоянного тока.

Улучшение эффективности интегрированной системы питания

Энергетическая эффективность может быть улучшена:

• С помощью новой системы питания RBS обладающей улучшеными показателями эффективности

• “ Интеллектуальная ” работа в режиме ожидания одного или более выпрямителей (PSU)

• Выборочное отключение незадействованных модулей
