Расчетно-графическая работа №3. Расчет железобетонных балок таврового профиля по нормальному сечению

Варианты заданий

Номер варианта задания принять по двум последним цифрам номера зачетной книжки.

Табл. 3.1 Исходные данные

Предпослед-няя цифра	Номер задачи	, мм	, мм	b1=b2, мм	h, мм	, мм	c, мм	Арматура, Аs	Последняя цифра	М, кН·м	Класс бетона	Класс арматуры	Пролет l0, м
0	3.1	200	600	-	500	100	35	-	0	300	С20/25	A240C	-
1	3.3	350	-	350	550	55	45	-	1	240	С16/20	A500C	6
2	3.2	250	650	-	400	115	45	625	2	170	С12/15	A400C	-
3	3.3	400	-	475	400	80	50	-	3	100	С12/15	A240C	5
4	3.3	450	-	400	500	60	60	-	4	200	С20/25	A500C	6
5	3.2	350	600	-	500	120	35	428	5	210	С16/20	A400C	-
6	3.1	300	550	-	450	120	40	-	6	150	С16/20	A240C	-
7	3.3	500	-	175	550	50	55	-	7	160	С16/20	A500C	6
8	3.2	450	750	-	650	65	40	328	8	220	С20/25	A400C	-
9	3.1	400	800	-	600	65	50	-	9	230	С16/20	A240C	-

Примечание: первоначально принять диаметр растянутой и сжатой арматуры 16 мм.

Задача 3.1.

Дано: сечение размерами = ______ мм, = ____ мм, = _____ мм, h = _____ мм. Защитный слой бетона c =___мм. Бетон тяжелый класса С___ ; арматура класса A____ . Коэффициент условий работы бетона при продолжительном действии нагрузки γ_с1=0,9. Коэффициент надежности для арматуры класса А240С γ_s=1,05, А400С (6-40) γ_s=1,10, класса А500С (8-22) γ_s=1,15, класса А500С (25-32) γ_s=1,20. Внешняя нагрузка - изгибающий момент М_Ed= _кН · м.

Требуется:

1). Определить площадь сечения продольной арматуры при заданном изгибающем моменте М_Ed.

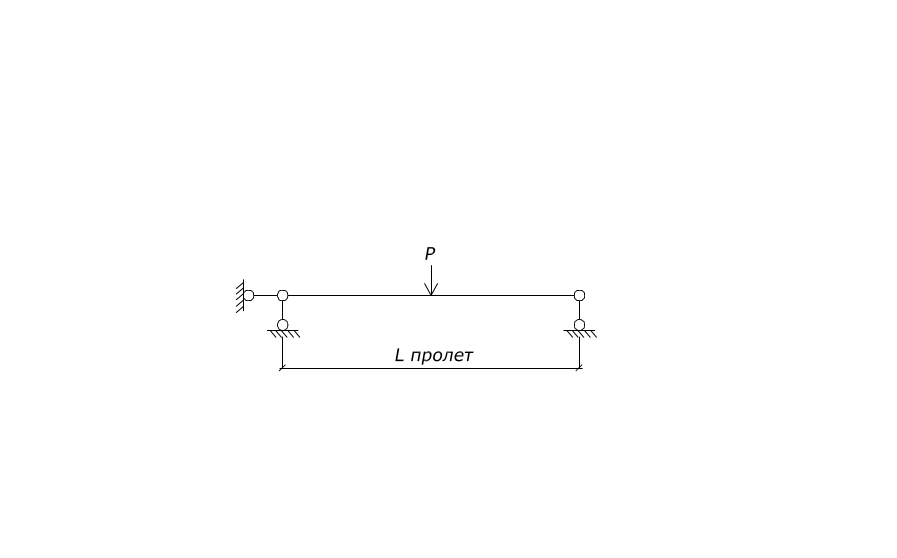

2). Максимальный пролет балки при сосредоточенной силе в середине пролета Р=15 тс.

Задача 2.

Дано: сечение размерами = ____ мм, = ______ мм, = ______ мм, h = ______ мм; c = ______ мм; бетон тяжелый класса ____ ; растянутая арматура класса A____ ; площадь ее сечения А_s = ______ мм². Коэффициент условий работы бетона при продолжительном действии нагрузки γ_с1=0,9. Коэффициент надежности для арматуры класса А240С γ_s=1,05, А400С (6-40) γ_s=1,10, класса А500С (8-22) γ_s=1,15, класса А500С (25-32) γ_s=1,20;. Внешняя нагрузка - изгибающий момент М_Ed = ______ кН · м.

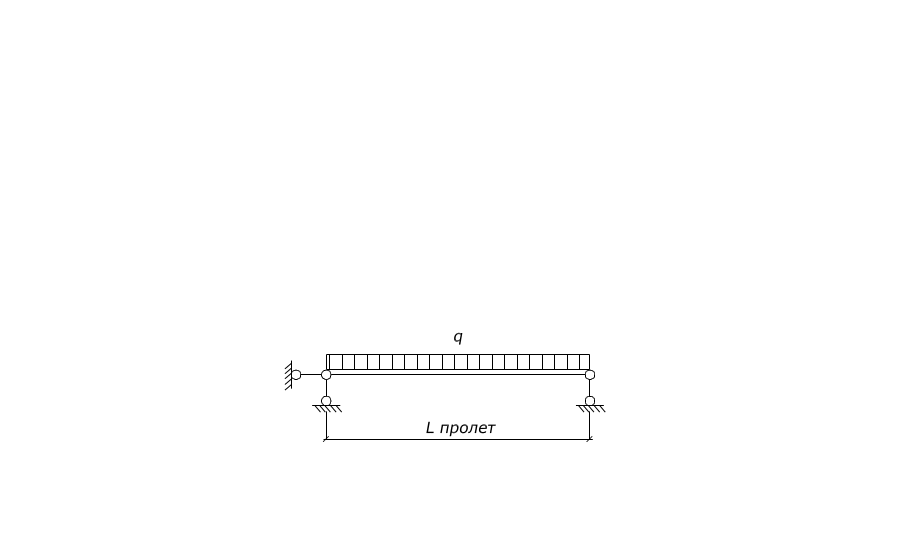

Требуется проверить прочность сечения при заданном изгибающем моменте М_Ed. Если прочность сечения обеспечена, то определить максимальный пролет балки при погонной нагрузке q=6 т/м. Если прочность сечения не обеспечена, то как и на сколько следует изменить характеристики балки, чтобы прочность была обеспечена.

Задача 3.

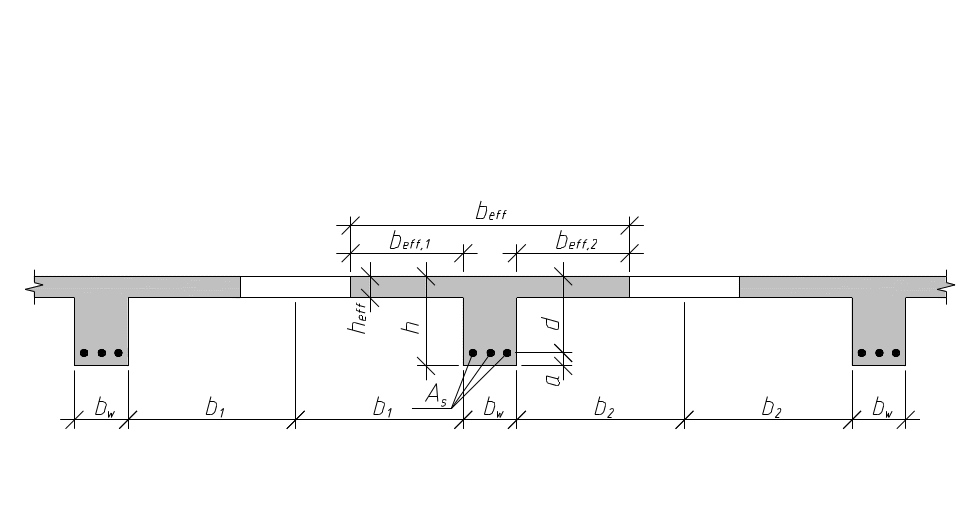

Дано: сечение плиты размерами = _______ мм, = ____ мм, = _____ мм, h = _______ мм; c = ______ мм; бетон тяжелый класса ___; арматура класса A____ . Коэффициент условий работы бетона при продолжительном действии нагрузки γ_с1=0,9. Коэффициент надежности для арматуры класса А240С γ_s=1,05, А400С (6-40) γ_s=1,10, класса А500С (8-22) γ_s=1,15, класса А500С (25-32) γ_s=1,20. Внешняя нагрузка - изгибающий момент М_Ed = _______ кН · м.

Требуется:

1). Определить площадь сечения продольной арматуры ребра при заданном изгибающем моменте М_Ed.

2). Максимальный пролет ребра при равномерно распределенной нагрузке на плиту перекрытия q=1 тс/м².
