Министерство образования и науки, молодежи и спорта Украины Национальная академия природоохранного и курортного строительства
Кафедра ЖБК
Методические указания к выполнению расчетно-графических работ по дисциплине «Строительные конструкции»
для студентов направления подготовки 6.06010101 – «Промышленное и гражданское строительство»
Для студентов дневной формы обучения
Симферополь 2012 |
Методические указания к выполнению расчетно-графических работ по дисциплине «Строительные конструкции» для студентов направления подготовки 7.06010101 – «Промышленное и гражданское строительство» Для студентов дневной формы обучения, / Сост. к.т.н., доцент каф. ЖБК Жигна В.В., к.т.н., стар. препод. каф. ЖБК Панюков С.Э., асс. Богуцкий Ю.Г. - Симферополь: НАПКС 2012. - 39 с.
Рекомендовано к использованию в учебном процессе на заседании кафедры «Железобетонные конструкции» « __ » _________ 201__ г. Протокол №__.
Рекомендовано к использованию в учебном процессе на заседании Учебно-методической комиссии Архитектурно-строительного факультета
«____» ____________ 201__ г. Протокол №___
Утверждено к использованию в учебном процессе на заседании Ученого совета Архитектурно-строительного факультета «____» _____________ 201__ г.
Протокол №___
Рецензент:
Лукьянченко М.А. - доцент кафедры технологии строительных конструкций и строительных материалов, к.т.н.
Синцов В.П. - доцент кафедры металлических и деревянных конструкций, к.т.н.
Содержание
Введение 4
Расчетно-графическая работа №1. Определение внутренних усилий в стержневых элементах 5
Расчетно-графическая работа №2. Расчет железобетонных балок прямоугольного профиля по нормальному сечению 6
Расчетно-графическая работа №3. Расчет железобетонных балок таврового профиля по нормальному сечению 10
Расчетно-графическая работа №4. Расчет железобетонных балок прямоугольного профиля по наклонному сечению 13
Приложение 1. Пример оформления титульного листа расчетно-графической работы 15
Приложение 2. Лекционный материал для выполнения расчетно-графической работы №2 «Расчет железобетонных балок прямоугольного профиля по нормальному сечению» 16
Приложение 3. Алгоритмы решения расчетно-графической работы №2 «Расчет железобетонных балок прямоугольного профиля по нормальному сечению» 20
Приложение 4. Лекционный материал для выполнения расчетно-графической работы №3 «Расчет железобетонных балок таврового профиля по нормальному сечению» 23
Приложение 5. Алгоритмы решения расчетно-графической
работы №3 «Расчет железобетонных балок таврового профиля по нормальному сечению» 30
Приложение 6. Лекционный материал для выполнения расчетно-графической работы №4 «Расчет железобетонных балок прямоугольного профиля по наклонному сечению» 32
Приложение 7. Алгоритмы решения расчетно-графической работы №4 «Расчет железобетонных балок прямоугольного профиля по наклонному сечению» 35
Приложение 8. Перевод единиц. Греческий алфавит 38
Список литературы 39
Введение
Методические указания к выполнению расчетно-графических работ соответствуют программе учебного курса по дисциплине «Строительные конструкции» для специальности «Промышленное и гражданское строительство».
В методические указания включены: задача по определению внутренних усилий в стержневых элементах от действия внешних нагрузок и задачи по расчету железобетонных конструкций по нормальным и наклонным сечениям.
Также приведены краткие сведения для проектирования железобетонных конструкций прямоугольного и таврового сечений.
Выполнение расчетно-графических работ позволит студентам более плотно усвоить лекционный материал по курсу «Строительные конструкции».
Расчетно-графическая работа №1. Определение внутренних усилий в стержневых элементах Варианты заданий
Номер варианта задания принять по двум последним цифрам номера зачетной книжки.
Табл. 1.1 Исходные данные
Предпоследняя цифра зач.кн. |
№ расчетной модели |
l, м |
Нагрузка |
|
Последняя цифра зач.кн. |
Ед.изм. Нагрузки |
Ед.изм. Результатов |
Определить максимальное значение |
|
0 |
1 |
2 |
P = 2 |
q = 0 |
|
0 |
Н, м |
Тс, см |
M, Q |
1 |
2 |
3 |
P = 5 |
q = 0 |
|
1 |
Н, см |
кгс, см |
M, Q |
2 |
1 |
4 |
P = 0 |
q = 3 |
|
2 |
Н, мм |
Тс, м |
M, Q |
3 |
2 |
5 |
P = 0 |
q = 3 |
|
3 |
кН, м |
кгс, м |
M, Q |
4 |
1 |
6 |
P = 7 |
q = 0 |
|
4 |
Тс, м |
Н, м |
M, Q |
5 |
2 |
7 |
P = 9 |
q = 0 |
|
5 |
кгс, м |
Н, см |
M, Q |
6 |
1 |
8 |
P = 0 |
q = 4 |
|
6 |
кгс, см |
кН, м |
M, Q |
7 |
2 |
9 |
P = 0 |
q = 6 |
|
7 |
МН, м |
Тс, см |
M, Q |
8 |
1 |
10 |
P = 8 |
q = 0 |
|
8 |
Тс, см |
кН, м |
M, Q |
9 |
2 |
11 |
P = 0 |
q = 9 |
|
9 |
кН, см |
Тс, м |
M, Q |

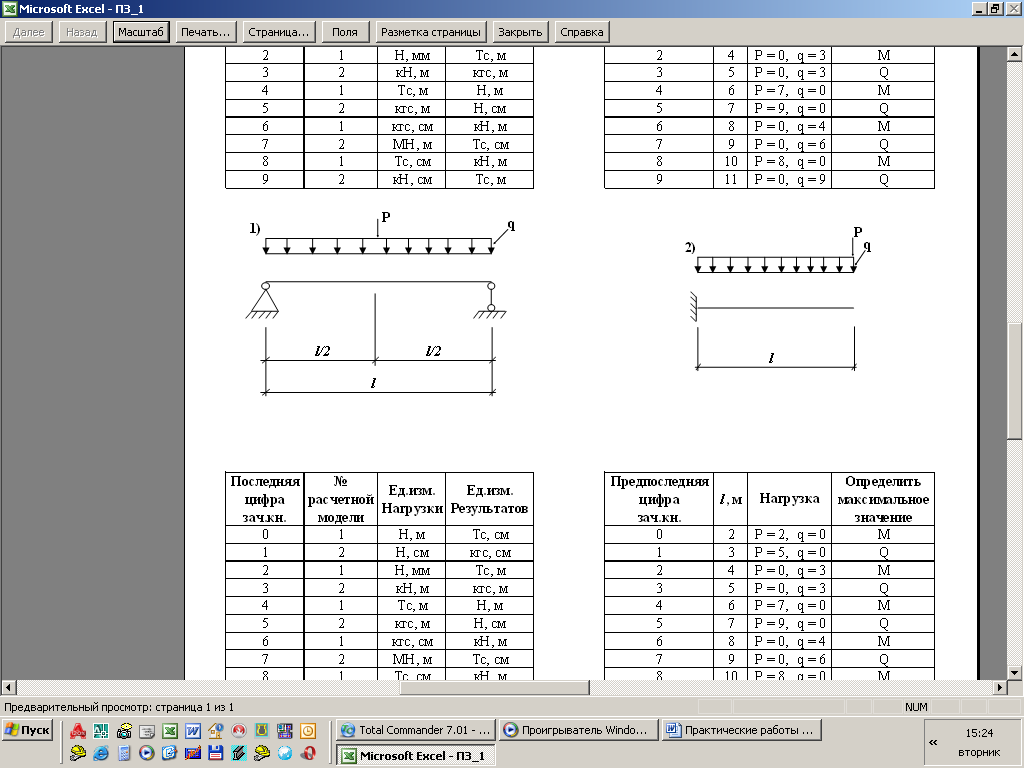

Рис. 1.1 Расчетные модели
