Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«ПЕТЕРБУРГСКИЙ

ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»

(ФГБОУ ВПО ПГУПС)

Кафедра «Управление и технология строительства»

Пояснительная записка к курсовому проекту

по дисциплине

«Технология и механизация строительного производства»

на тему:

«Проектирование организации строительства объектов железнодорожного водоснабжения».

Выполнил студент группы ВиВ-908	____________	/./
Принял преподаватель	____________	/Козлов И. С./

Санкт-Петербург

2013

Содержание

Введение 3

1 Исходные данные для составления ПОС и описание района

строительства 6

1.1 Географическое положение района строительства 7

1.2 Климатические условия 8 2 Характеристика пункта водоснабжения 10

3 Определение объемов работ 11

4 Определение нормативного срока строительства 14

5 Проектирование поточного строительства линий и сетей

Водоснабжения 15

6 Определение продолжительности выполнения работ 22

7 Построение календарного графика 24

8 Основные технико-экономические показатели проекта

организации строительства 26

Список литературы 27

Приложение 1 А Приложение 1 Б 29

Приложение 1 В 30

Введение

Проект организации строительства (ПОС) является организационной частью проекта строительства пункта водоснабжения.

Таким образом ПОС – это проектная документация, в которой решаются вопросы рациональной организации строительства всего комплекса объектов данной строительной площадки.

Организация строительного производства должна обеспечивать целенаправленность всех организационных, технических и технологических решений на достижение конечного результата – ввода в эксплуатацию объекта с необходимым качеством и в установленные сроки.

В ПОС решаются следующие вопросы:

• очередность и продолжительность строительства линий, сетей и сооружений;

• потребность и сроки поставки материалов, конструкций и оборудования;

• потребность в транспортных средствах, электроэнергии и воде;

• распределения по срокам потребных капиталовложений;

• потребности в рабочих кадрах, жилье и культурно–бытовых учреждениях.

ПОС разрабатывается проектной организацией и согласовывается со строительной организацией на основании следующих исходных данных:

• задания на проектирование;

• технических решений, принятых в проекте;

• материалах топографических, инженерно-геологических, гидрологических и технико-экономических изысканий;

• документов согласования с местными органами власти, местными строительными и промышленными организациями по обеспечению строительства материалами, конструкциями, электроэнергией, водой, жильем, культурно-бытовыми помещениями и т.п.;

• сведениях о возможности обеспечения строительства рабочими кадрами.

При этом в ПОС входят:

• пояснительная записка с расчетами;

• сводный календарный график строительства;

• сводная ведомость объемов работ;

• график потребности рабочей силы;

• ведомость потребности в материалах, конструкциях и оборудовании;

• строительный генплан.

Проект организации строительства в своем составе должен содержать:

В текстовой части:

1. Характеристику района и условий строительства, оценку развитости транспортной инфраструктуры.

2. Сведения о возможности использования местной рабочей силы при строительстве и перечень мероприятий по привлечению квалифицированных специалистов.

3. Характеристику земельного участка, предоставленного для строительства.

4. Описание особенностей проведения работ в условиях стесненной городской застройки, в местах расположения подземных коммуникаций, линий электропередачи и связи.

5. Обоснование принятой организационно-технологической схемы, определяющей последовательность возведения зданий и сооружений, инженерных и транспортных коммуникаций, обеспечивающей соблюдение установленных в календарном плане строительства сроков его завершения (этапов). Обоснование принятой продолжительности строительства объекта строительства и его отдельных этапов.

6. Перечень видов строительно-монтажных работ, ответственных конструкций, участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию с составлением актов приемки перед производством следующих работ.

7. Технологическую последовательность работ при возведении объектов строительства или их отдельных элементов.

8. Обоснование потребности строительства в кадрах, основных строительных машинах, механизмах, транспортных средствах, временных зданиях и сооружениях, в топливе и ГСМ, в электроэнергии, паре, воде.

9. Обоснование размеров и оснащения площадок для складирования материалов и конструкций, оборудования.

10. Обеспечение контроля качества строительно-монтажных работ, а также поставляемых на площадку оборудования, конструкций и материалов, подлежащих монтажу.

11. Перечень требований, которые должны быть учтены в рабочей документации, разрабатываемой на основании проектной документации, в связи с принятыми методами возведения строительных конструкций и монтажа оборудования.

12. Перечень мероприятий и проектных решений по определению средств и методов работы:

- по обеспечению нормативных требований охраны труда,

- по охране окружающей среды в период строительства,

- по организации мониторинга за состоянием зданий и сооружений, расположенных близко к строящемуся объекту, земляные, строительно-монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений.

В графической части

1. Календарный план строительства, включая подготовительный период (сроки и последовательность строительства основных и вспомогательных зданий и сооружений с выделением этапов строительства).

2. Строительный генеральный план подготовительного периода строительства (при необходимости) и основного периода строительства.

Один из наиболее важнейших элементов организационно-технической подготовки строительства объектов представляет разработка проекта производства работ (ППР). Цель разработки ППР состоит в выделении наиболее эффективных методов выполнения строительно-монтажных работ. При этом должны быть обеспечены минимальная себестоимость и трудоемкость работ, наиболее полное использование строительных машин и оборудования, высокое качество строительно-монтажных работ и безопасность труда.

При разработке ППР надлежит предусматривать соблюдение следующих условии ведения строительства:

1. внедрение прогрессивных форм и методов организации, планирования и управления, современной подготовки объектов, диспетчерской системы управления, комплексной механизации;

2. обеспечение необходимого качества строительства и комплексной поставки материальных ресурсов;

3. соблюдение правил производственной санитарии, техники безопасности;

4. выполнение мероприятий по охране природы и рекультивации земель.

Исходными данными для разработки ППР служат:

• генеральная схема организации строительства отдельной очереди;

• проект организации работ на группу объектов, в которую входит и данный объект;

• рабочая документация;

• объектная смета;

• карты трудовых процессов;

• нормы затрат труда рабочих и строительных машин;

• данные о численном и профессионально-квалификационном составе комплексных и специализированных бригад, их производительности, видах и типах используемых строительных машин.

Задание на разработку ППР содержит данные об объектах и сроках строительства, сведения о сроках и порядке поставок готовых деталей, материалов, машин, оборудования, о ресурсах строительной организации, сооружающей объект. ППР разрабатывают как генподрядные строительные организации, так и субподрядные, выполняющие отдельные виды общестроительных, монтажных и специальных строительных работ; при этом сроки, отдельные этапы и темп строительства согласовываются с головной генподрядной организацией.

В состав ППР входят следующие материалы:

• календарный график производства работ по объекту или комплексный сетевой график;

• строительный генеральный план;

• график поступления на объект строительных конструкций, деталей, материалов и оборудования;

• график потребности в рабочих кадрах;

• график потребности в строительных машинах и механизмах;

• технологические карты и схемы организации работ;

• разработанные и привязанные карты трудовых процессов;

• рабочая документация и типовые проекты инвентарных и временных зданий и сооружений;

• мероприятия по технике безопасности;

• рабочая документация и схемы монтажа технических средств диспетчеризации;

• разработки по поточной организации работ на объекте;

• пояснительная записка.

Курсовой проект состоит из пояснительной записки и графической части. Пояснительная записка содержит: исходные данные для разработки проекта организации строительства объектов железнодорожного водоснабжения, описание условий строительства Забайкальского края (город Чита), объемы работ, способ производства работ, проектирование строительства линий, сетей и сооружений, подбор рабочей техники, основные технико-экономические показатели проекта строительства.

1 Исходные данные для составления пос и описание района строительства

Исходными данными для курсовой работы по организации строительства станции водоснабжения поселка служат: задание на курсовой проект, в котором указан район строительства; источника водоснабжения, глубина сезонного промерзания грунтов, глубина залегания грунтовых вод и др.

Исходные данные сведены в таблицу 1.

Таблица 1

Водоснабжение
Водозабор 1-3 м3/сек глубиной, м	Очистные сооружения м3/сут	Чугунные трубы (h)* d мм/км	Полиэтиленовые трубы (h)* d мм/км	Стальные трубы (h)* d мм/км
16	15000	(2.6) 600/1	(1.6) 450/10	(2.6) 800/1

Район строительства – Забайкальский край (город Чита). Грунты по всей территории строительной площадки представлены суглинком. Глубина промерзания грунта 1.85 м.

Глубина заложения трубопровода (фактическая глубина траншеи) 2.6 м – для чугунных и стальных труб; 1.6 м – для полиэтиленовых.

Рисунок 2.1- Территория Забайкальского края

1.1 Географическое положение района строительства

Забайкальский край граничит: на западе - с Республикой Бурятия, на северо-западе - с Иркутской областью, на северо-востоке - с Республикой Саха (Якутия), на востоке - с Амурской областью, на юго-востоке области проходит граница Российской Федерации с КНР и Монголией.  Рельеф территории Забайкальского края формируют средневысотные горы, местами достигающие 1700-1900 м. К крупнейшим относятся хребты Даурский, Кодар и Яблоновый. Высшая точка – пик БАМ высотой 3073 м.  Основные реки: Шилка и Аргунь (истоки Амура), Хилок и Чикой (приток Селенги), Олёкма и Витим (притоки Лены).  Крупные озёра: Большое Леприндо, Леприндокан, Ничатка, группа Читинских озёр, Кенон, Зун-Торей, Барун-Торей.

1.2 Климатические условия

Климат Забайкалья очень своеобразен. Несмотря на принадлежность большей части территории к зоне умеренных широт, вследствие расположения ее в глубине Азиатского материка, удаленности от океанов и морей, значительной приподнятости над уровнем моря, климат здесь суровый континентальный и резко континентальный; средняя температура января от —33 до —26 градусов, средняя температура июля от +17 до +21 градуса.

Забайкальский край находится в зоне вечной мерзлоты. Своеобразие климата Забайкалья заключается в контрастности определяющих его факторов, к которым относятся:

- большая продолжительность солнечного сияния и большое поступление солнечной энергии в сочетании с более низкой температурой воздуха;

- резкие различия в климате между долинами и котловинами, с одной стороны, и горными хребтами — с другой;

- господство в течение года сибирского антициклона и резкая смена синоптической ситуации, обусловленной атмосферной циркуляцией по сезонам, когда он заменяется азиатской депрессией;

- существование зимних климатических ярусов и преобладание в годовом выводе умеренного континентального воздуха, с которым связана максимальная зимняя континентальность.

Господствующие ветры имеют западное и северо-западное направления. Заморозки могут быть практически всё лето. Зимой иногда бывают редкие оттепели.

Все это определяет наибольшую суровость зимних погод и большие суточные и годовые перепады температуры воздуха.

Климат города Чита характери­зуется следующими климатическими параметрами (см. Приложение 1):

Наибольшая температура, °С, — +38°;

Наименьшая температура, °С, — ­44°;

Температура воздуха наиболее холодной пятидневки, °С, обеспеченностью 0,92 — -38 ;

Количество месяцев с положительной температурой — 5 месяцев;

Количество месяцев с отрицательной температурой – 7 месяцев.

Ежегодное количество осадков — 326 мм, из них 80% выпадает в тёплый период года (см. рис. 2.2).

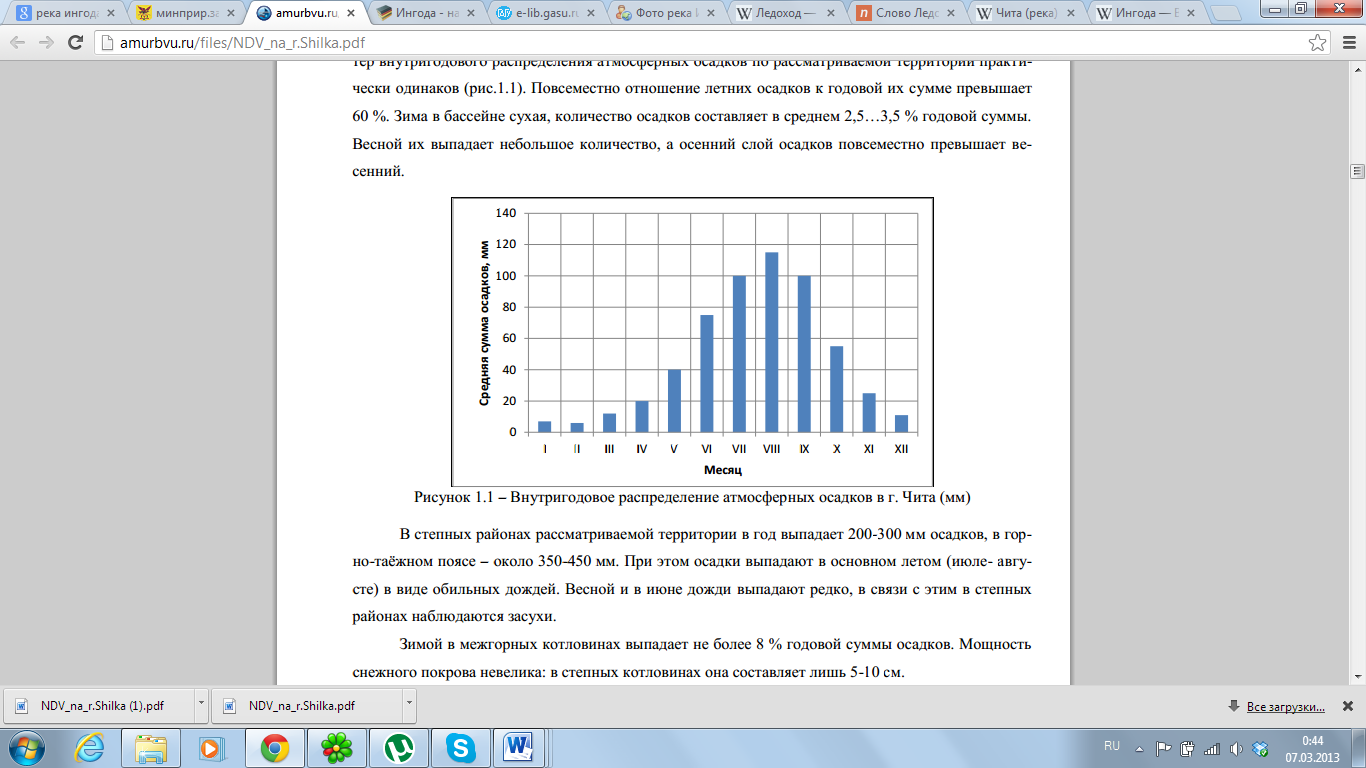

Рисунок 2.2 – Внутригодовое распределение атмосферных осадков в г. Чита (мм)

Источник водоснабжения района строительства – река Ингода;

Средний расход воды у устья – 72.6 м³/сек;

Скорость течения реки – 0.9-1 м/с;

Питание реки – главным образом дождевое;

Уровень стояния высоких вод – 5 м;

Уровень стояния низких вод – 3 м;

Ледостав в начале ноября, ледоход конце апреля;

Имеется шуга, берег крутой.

Инженерно-геологические, гидротехнические и топографические условия района строительства:

Грунты вдоль трассы – песок и гравий;

Глубина залегания грунтовых вод 2.4 м;

Глубина сезонного промерзания 1.5-2 м.

Местность сухая – заболоченные участки отсутствуют; рельеф слабохолмистый.

В районе имеются карьеры песка, гравия и глины.

Строительная база: имеется завод железобетонных изделий и центральный склад.

Через населенный пункт проходит железнодорожная линия, имеется автодорога 2 – ого класса.

Энергетические ресурсы: ЛЭП.

Объект строится в незастроенной части г. Чита. Имеется возможность смонтировать временные здания для нужд строителей.

Ингода  — река в Забайкальском крае  России, левая составляющая Шилки (бассейн Амура). Длина 708 км. Берёт начало в хребте Хэнтэй. В верховьях течёт в узком ущелье, в среднем течении — по широкой котловине между хребтом Яблоновым и Черского, ниже впадения реки Чита прорезает хребет Черского и ряд невысоких горных хребтов, где долина её сужается. Сливаясь с Ононом, образует Шилку.

Рисунок 2.3 – Бассейн р. Ингода

На реке Ингода, при впадении реки Чита, стоит город Чита. Ниже Читы река судоходна для малотоннажных судов.

По долине реки Ингода на большом своём протяжении проходит Транссибирская магистраль.
