17. Классификация методов электроразведки. Вертикальное электрическое зондирование и электрическое профилирование

Электроразведка включает большое разнообразие методов, больше чем любая другая геофизическая разведка. Используемые в электроразведке электромагнитные поля классифицируются по двум особенностям:

1) по характеру зависимости электрического поля от времени.

2) по способу возбуждения поля.

В зависимости от времени электрические поля подразделяются: постоянные, переменные. А по способу возбуждения полей естественные и искусственные.

В основе теории электроразведки лежит закон Ома. Устанавливающий связь между разностью потенциалов в двух точках проводника с сопротивлением проводника R и силы тока проходящей по проводнику. U=JR. Сопротивление может быть определенно через удельное электрическое сопротивление . Удельное электрическое сопротивление – это сопротивление электрическому току в 1 ампер куба горной породы со стороной равной 1 метр.

Электроразведка постоянным током.

К методам электроразведки основанных на изучении постоянного тока относятся следующие:

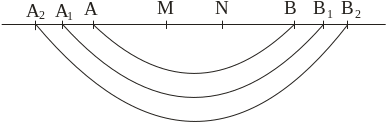

1. Вертикальное электрическое зондирование (ВЭЗ) – метод основан на изучении напряженности постоянного электрического поля в зависимости от геометрических размеров установки. Чаще используют 4-х полюсную симметричную установку AMNB, которая состоит из 4-х электродов (металлических стержней забитых в землю). Электроды А, В – токовые, служат для пропускания в землю постоянного тока, М, N – являются измерительными, служат для измерения напряженности электрического поля которое возникает между электродами M, N в момент пропускания тока через электроды А, В. Значение силы тока и напряжения измеряют спец. прибором – полевым потенциометром. Ток вводимый в землю через электроды А, В захватывает некоторую полусферу радиусом , чем больше разнос АВ тем больше глубина исследований.

Глубина исследования в методе ВЭЗ достигает 2-3км. Преимуществом является слабое влияние на результаты работ горизонтальных неоднородностей. ВЭЗ применяется при гидрогеологических исследованиях для оконтуривания зон водонасыщенных горизонтов при инженерно-геологических работах, так же для поисков нефтеперспективных структур тектонических нарушений.

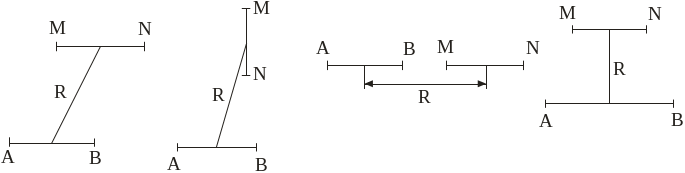

2. Дипольное зондирование (ДЗ) является разновидностью метода ВЭЗ. Применяются следующие установки: параллельные, перпендикулярные, осевые, экваториальные.

зондирование осуществляется за счет увеличения расстояния между центрами АВ и MN (R). Наиболее часто применяются экваториальную и осевую установки.

Метод ДЗ отличается большей глубинностью исследования до 4 км и возможностью выполнения работ в трудоступной местности вдоль криволинейных профилей.
