Технологическая часть
3.1. Технические условия на раскладку лекал и раскрой ткани

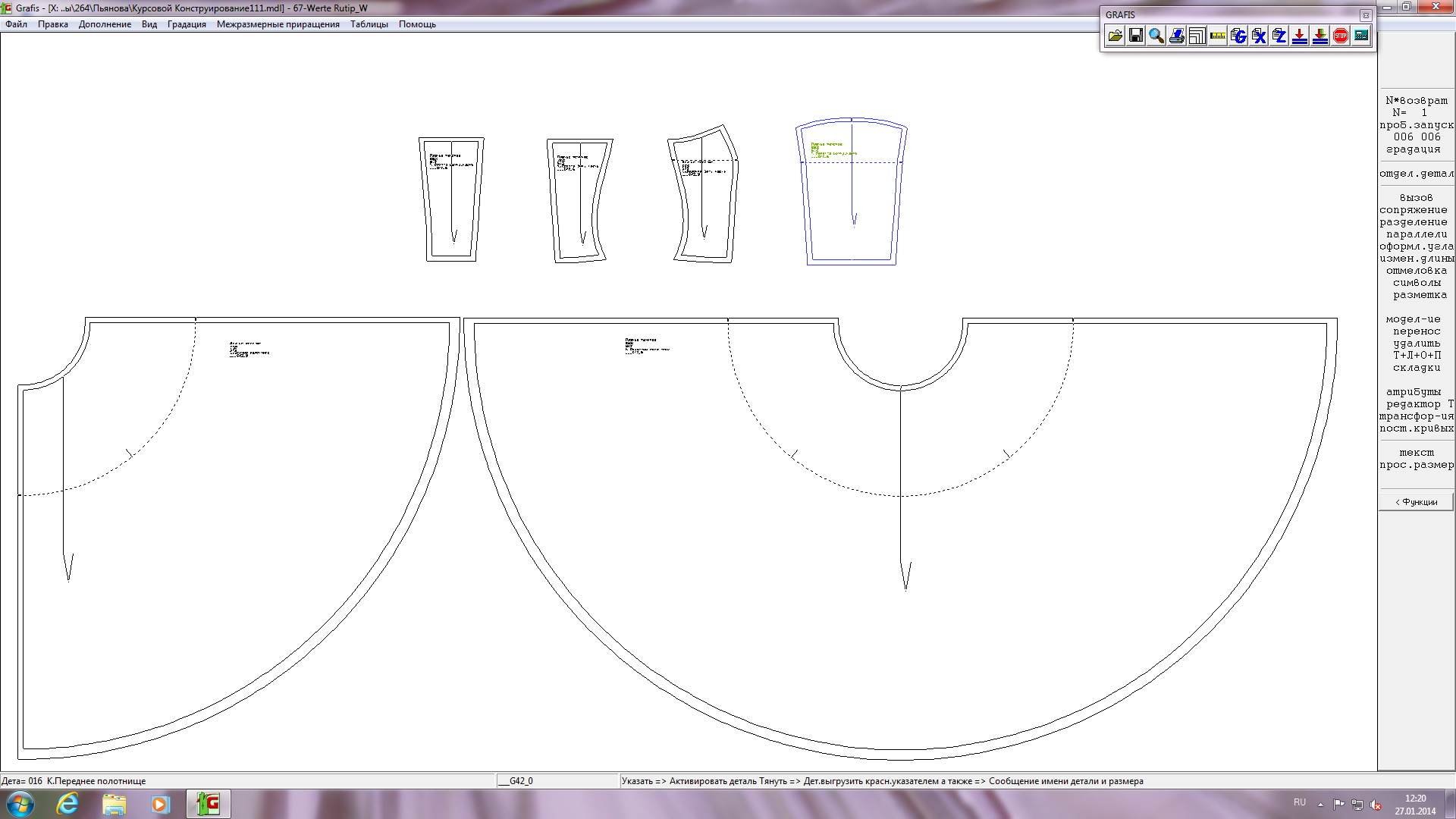

После задания градации все детали экспортируются в приложение САПР «GRAFIS-Раскладка», и задаются начальные условия раскладки через команду «Исходные данные» - «Создать». В появившемся диалоговом окне устанавливается ширина материала без кромки, вид материала (верх, подкладка, клеевая), тип раскладки (лицом к лицу, и т.д.), наличие ворса, раппорт рисунка, возможность поворота деталей, размеры и количество комплектов, на которые будет производиться раскладка.
Рис. 11 Исходные данные для раскладки. Материал
Рис.
11 Исходные данные для раскладки.

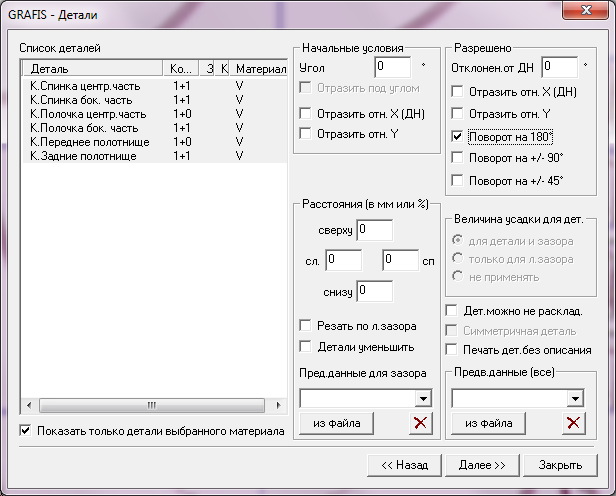

Рис. 12 Исходные данные для раскладки. Детали

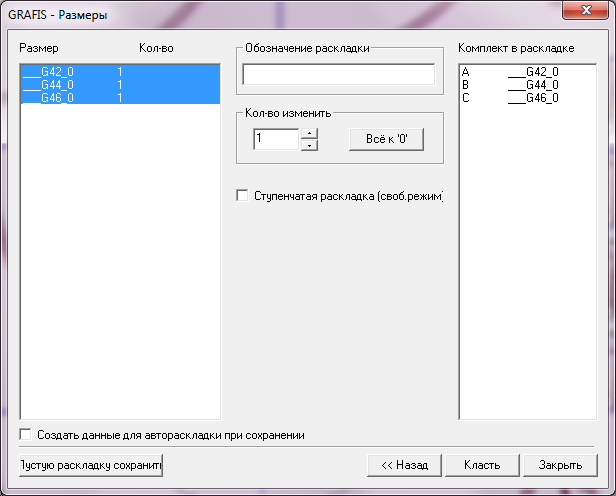

Рис. 13 Исходные данные для раскладки. Размеры
В данном курсовом (дипломном) проекте раскладка будет выполнятся на гладкокрашеной ткани без ворса, что позволяет вращать детали на 180°, ширина материала без кромки 1470 мм., зазор между деталями 3мм., тип раскладки - лицо-изнанка. Раскладка 3-х комплектная, выполняется на следующие A46_0, G46_0, G48_0.

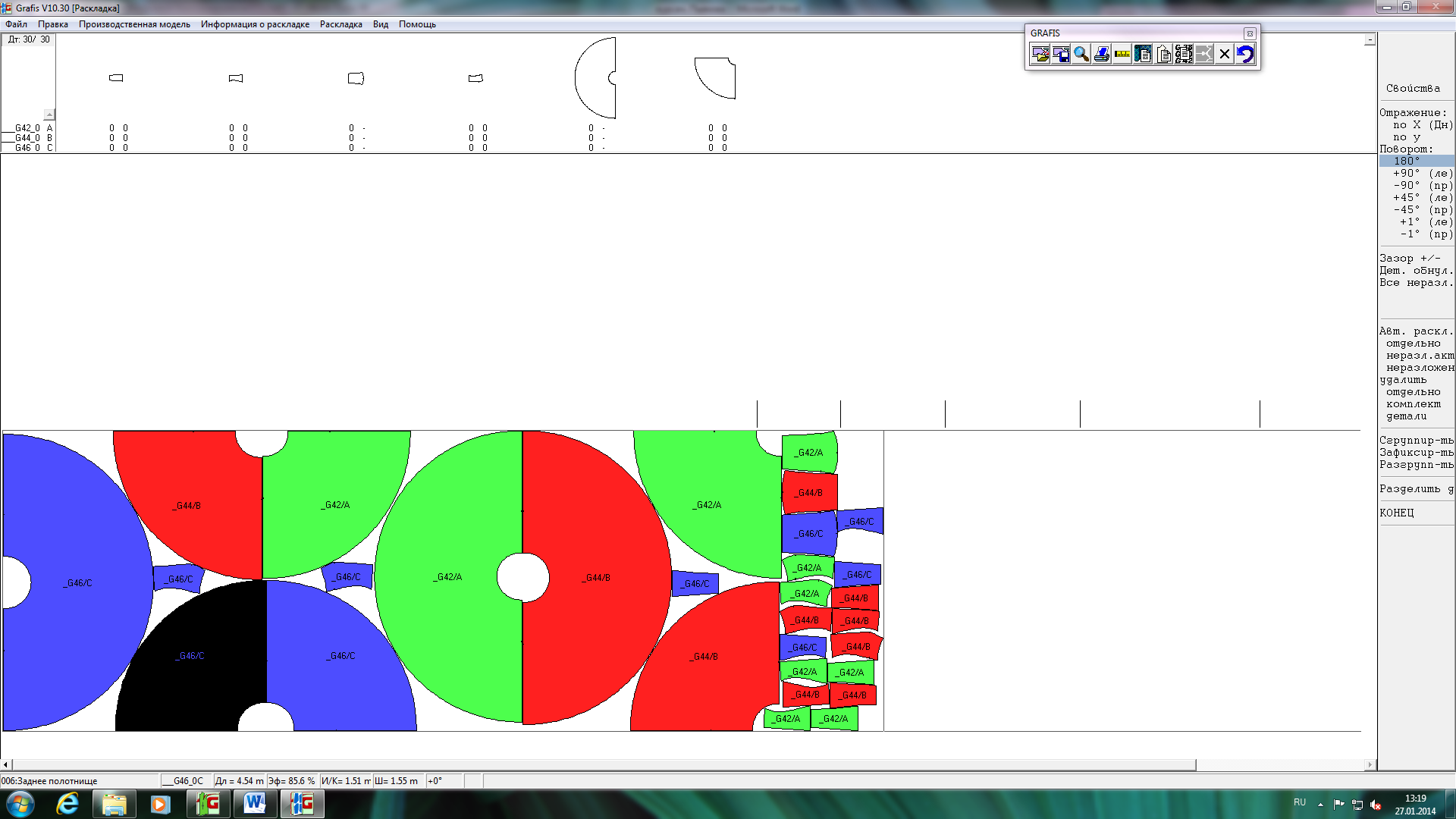

САПР «GRAFIS-Раскладка» автоматически рассчитывает эффективность раскладки, длину, расход материала на один комплект.
Спецификация лекал и деталей кроя представлена в Таблице 6.
Раскладки лекал тканей верха и прокладки представлены в Приложениях 4-6.

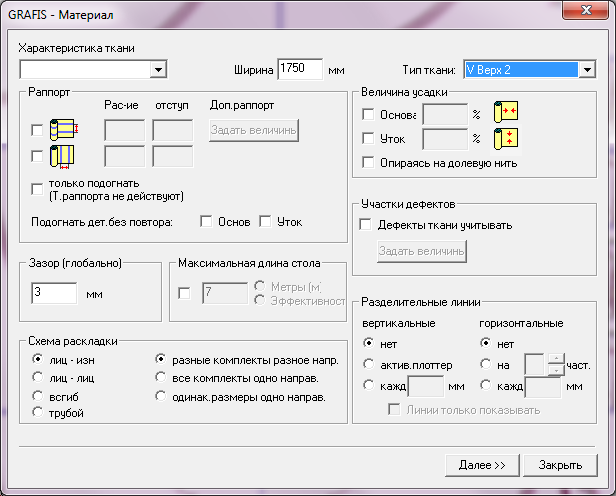

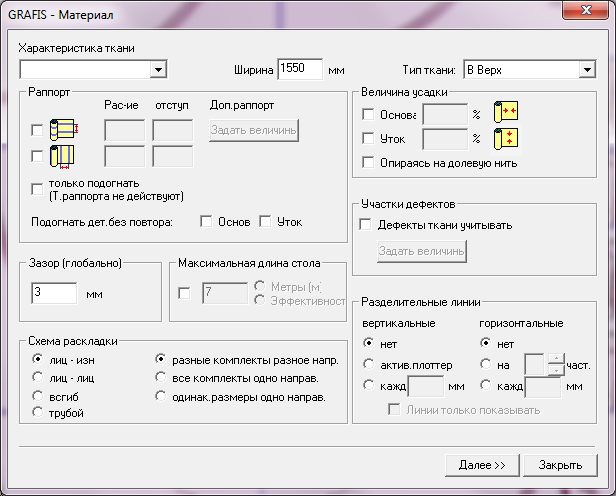

Рис. 13 Исходные данные для раскладки. Материал 2

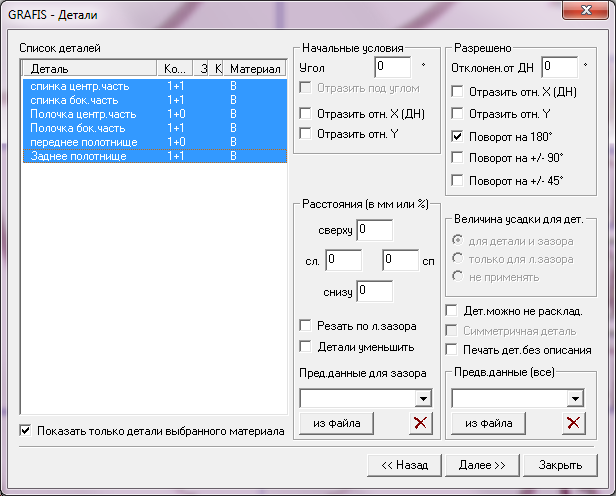

Рис. 14 Исходные данные для раскладки. Детали 2

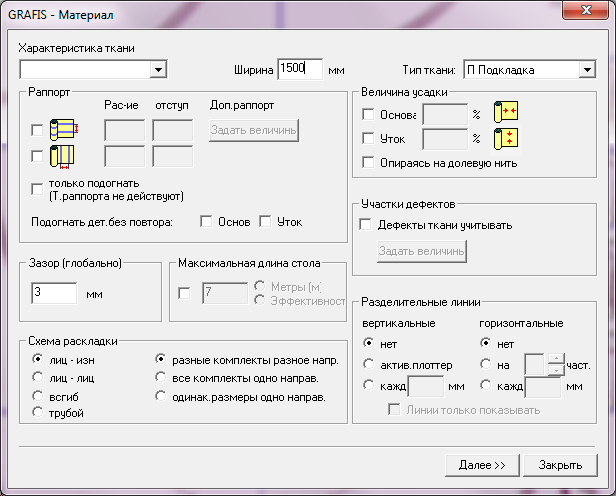

Рис. 15 Исходные данные для раскладки. Материал (Подкладка)

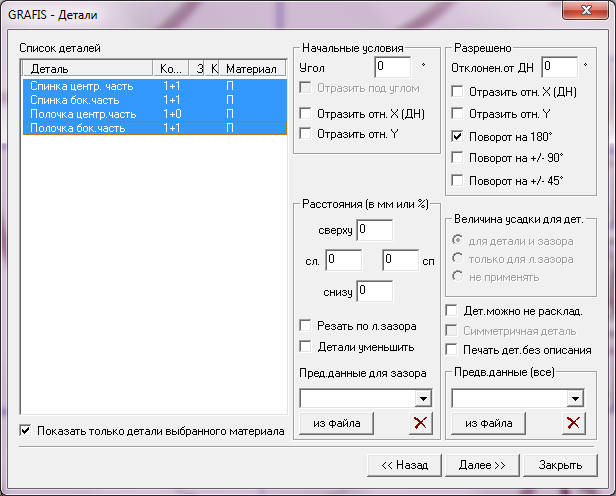

Рис. 16 Исходные данные для раскладки. Детали (Подкладка)
Приложение 1
М 1:4

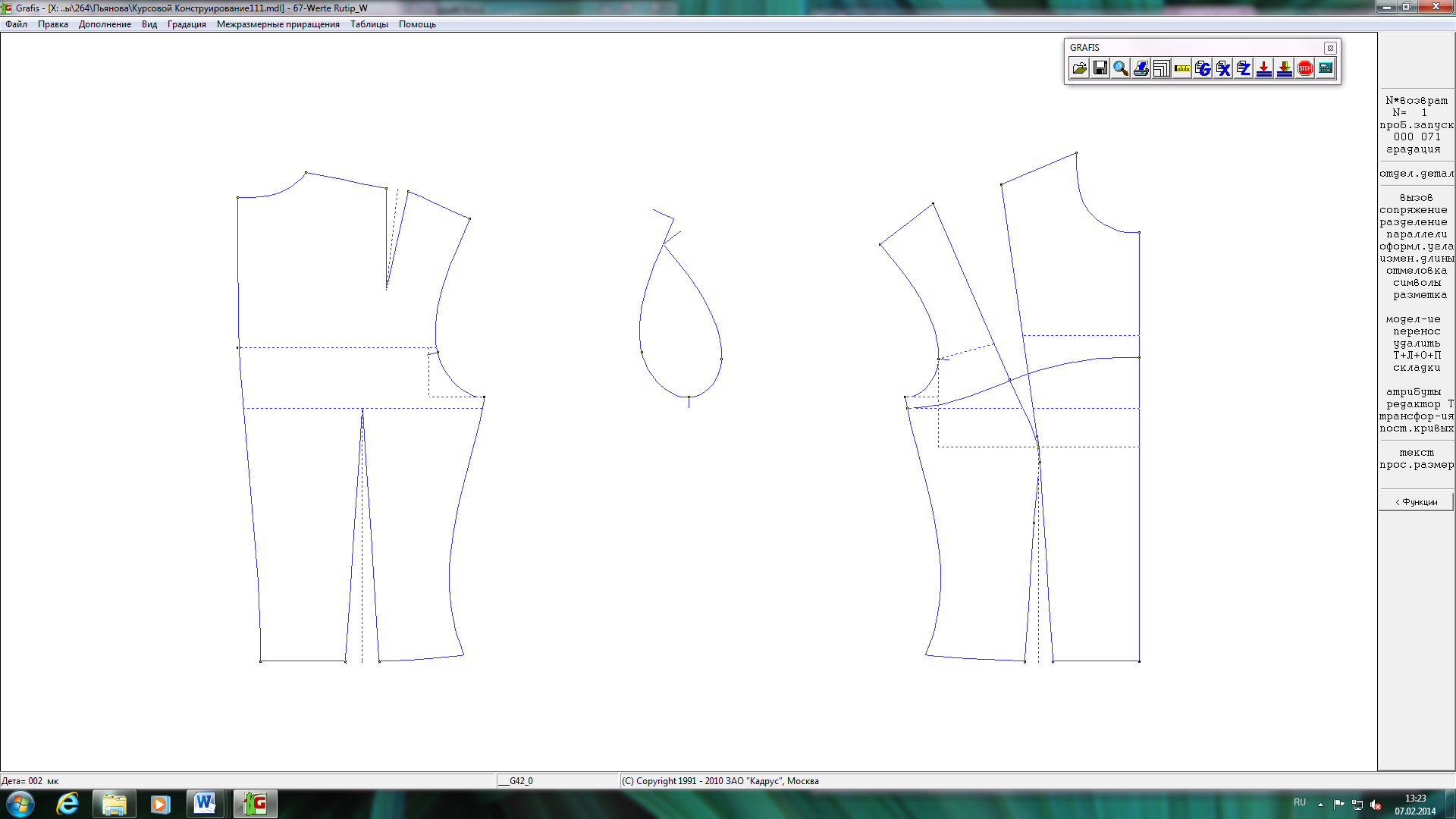

Модельная конструкция платья женского, размер 152-92-100
Приложение 2
М 1:4

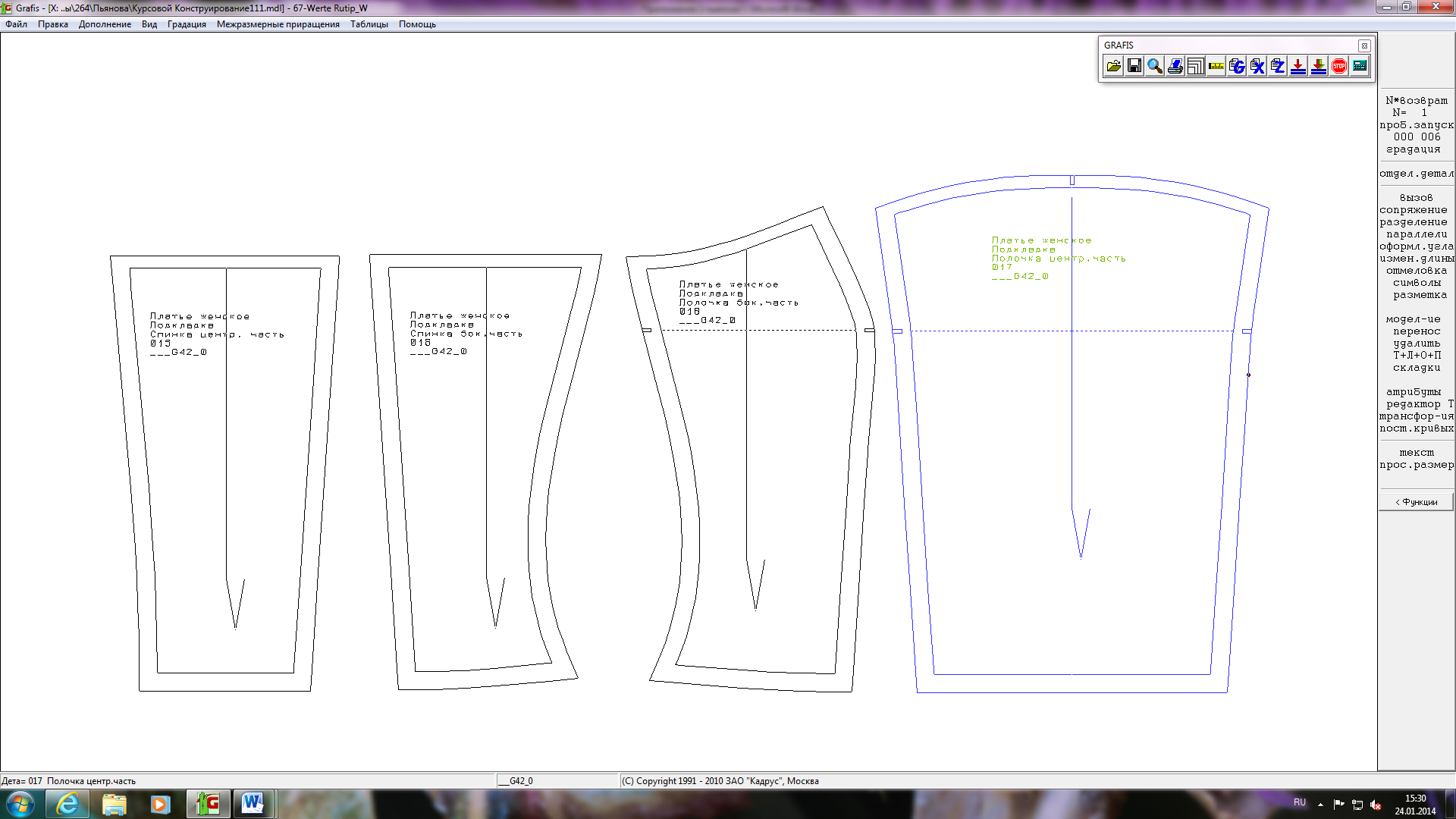

Конструкция подкладки жакета женского, размер 152-92-100
Приложение 3
М 1:4
Спецификация
лекал верха платья женского, размер
152-92-100
Приложение 4
М 1:4

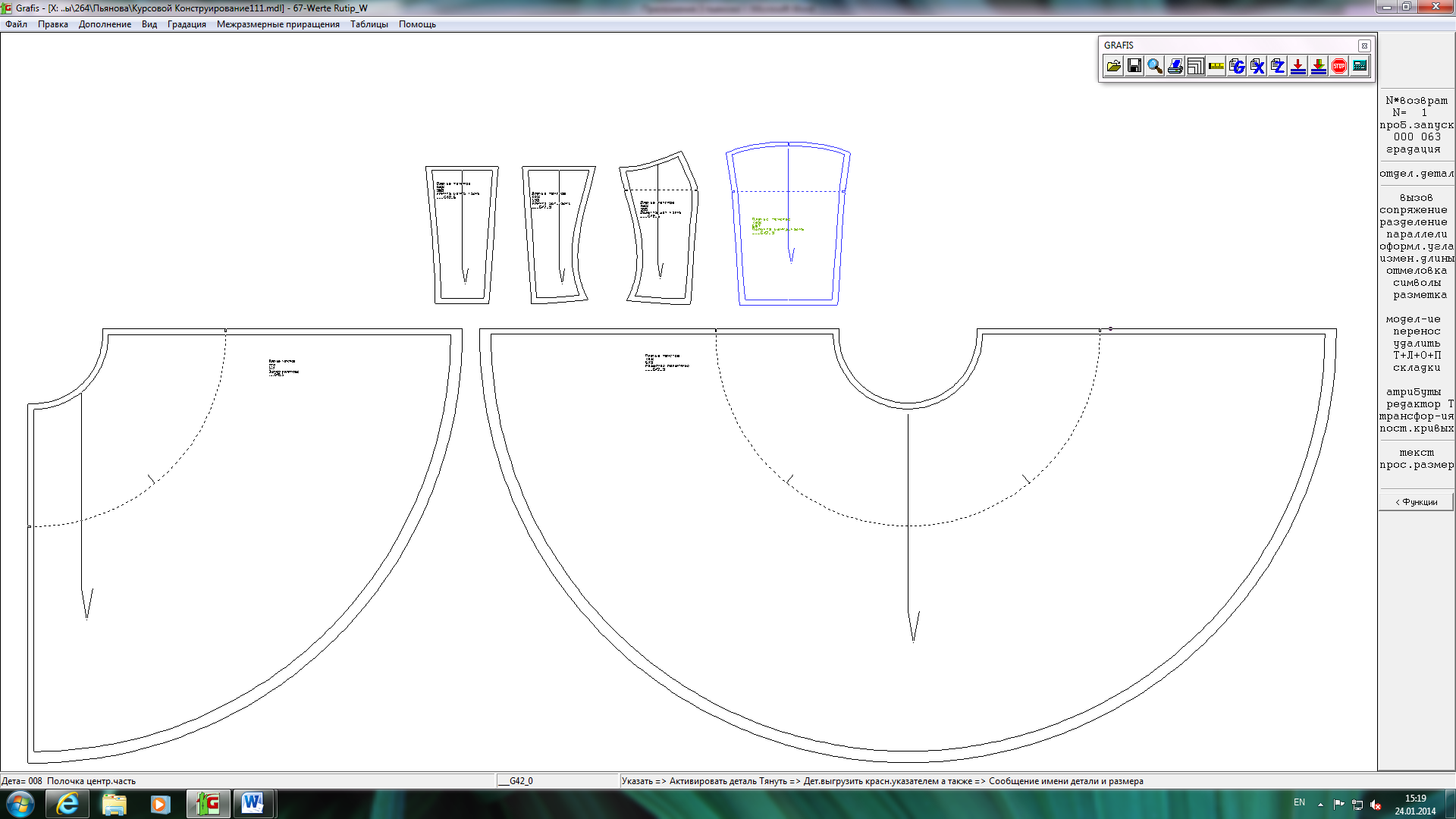

Спецификация лекал верха (гиппюр) платья женского, размер 152-92-100
Приложение 5
М 1:4
Спецификация лекал подкладки платья женского, размер 152-92-100
Приложение 6
М 1:4

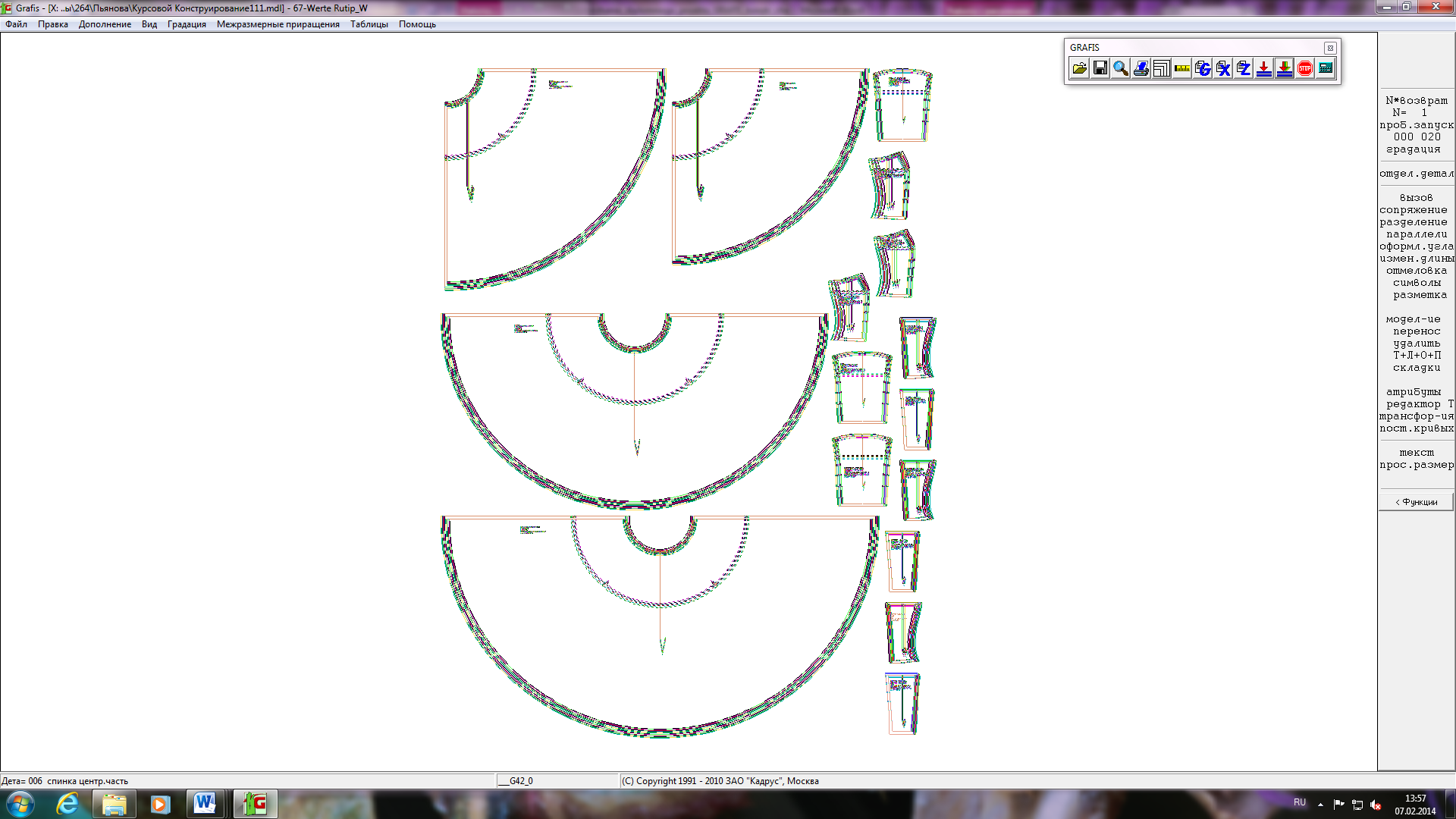

Градация лекал платья женского, размер 152-92-100
Приложение 7
М 1:4

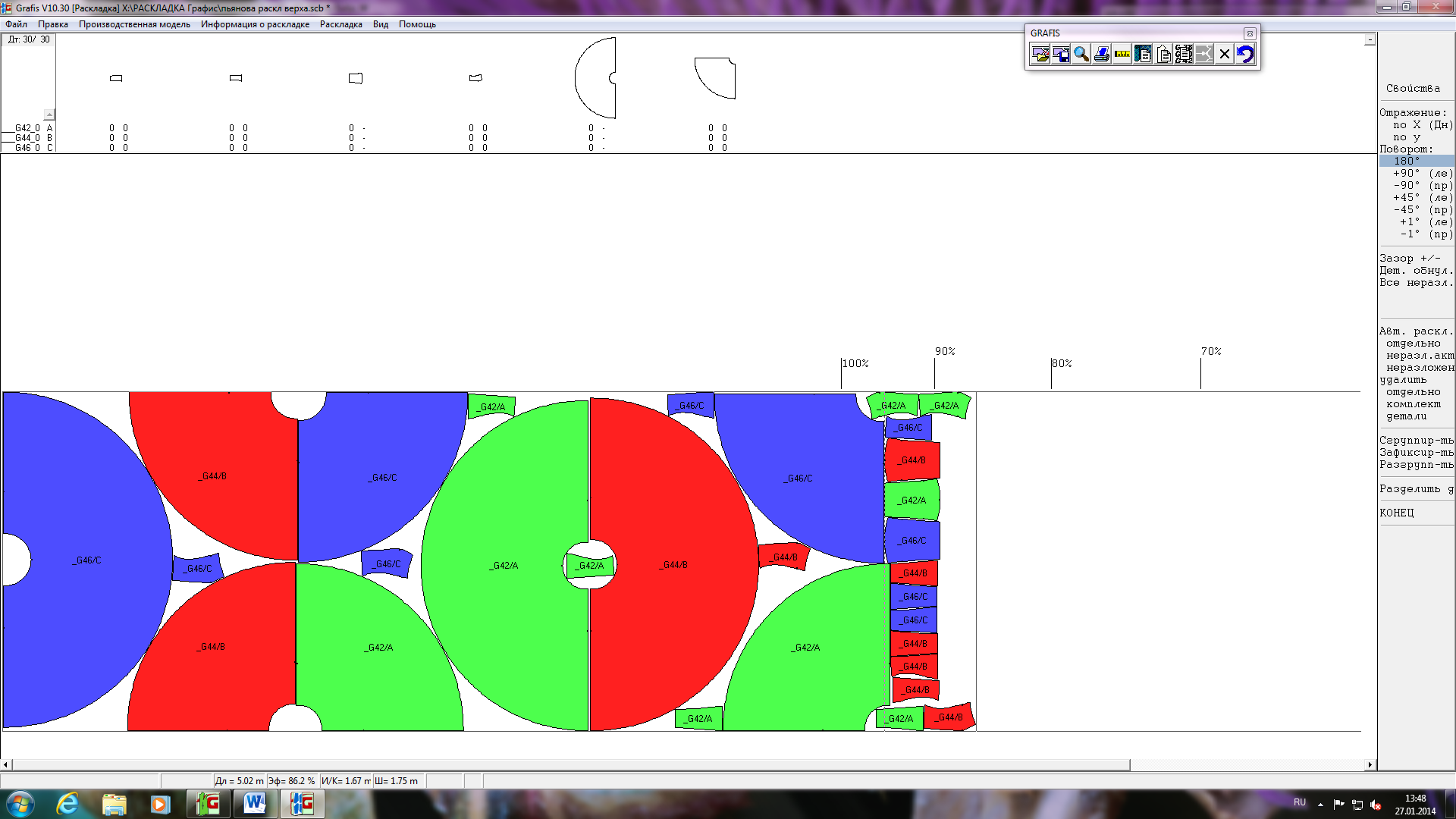

Раскладка лекал деталей верха платья женского, размер 152-92-100
Приложение 8
М 1:4
Раскладка лекал деталей верха (гиппюр) платья женского, размер 152-92-100
