Изменение конструкции в интерактивном режиме
В САПР «GRAFIS» в интерактивном режиме задаются прибавки через Меню интерактива, которое вызывается правой клавишей мыши.
Рис.3 Меню интерактива спинки и полочки
Выбор опций - задание начальных условий изменения конструкции
В настоящем курсовом проекте для создания конструкции были использованы следующие опции:
- показать измерения;
- направление бокового шва у линии талии;
- направление линии проймы у плеча

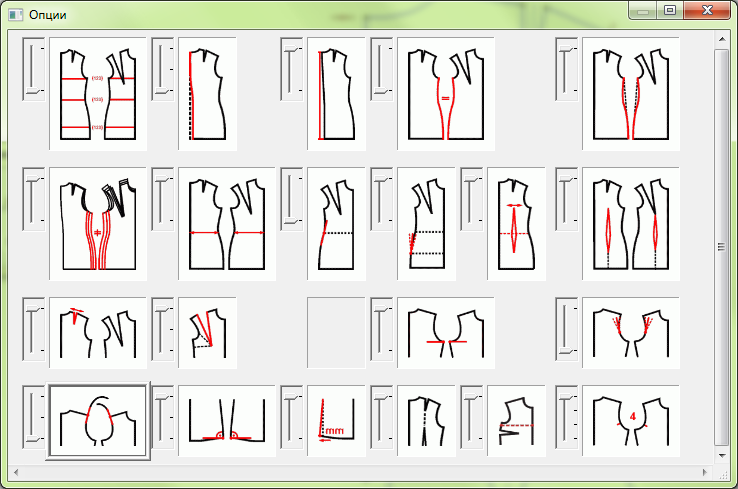

Рис. 2 Окно опций спинки и полочки
Прибавки по горизонтали и вертикали
Величины прибавок, обозначенные в зонах, для разработки конструкции задаются в интерактивном режиме изменения основы. Значение прибавки задается к полному обхвату измерения в миллиметрах. Величины прибавок представлены в Таблице 2.

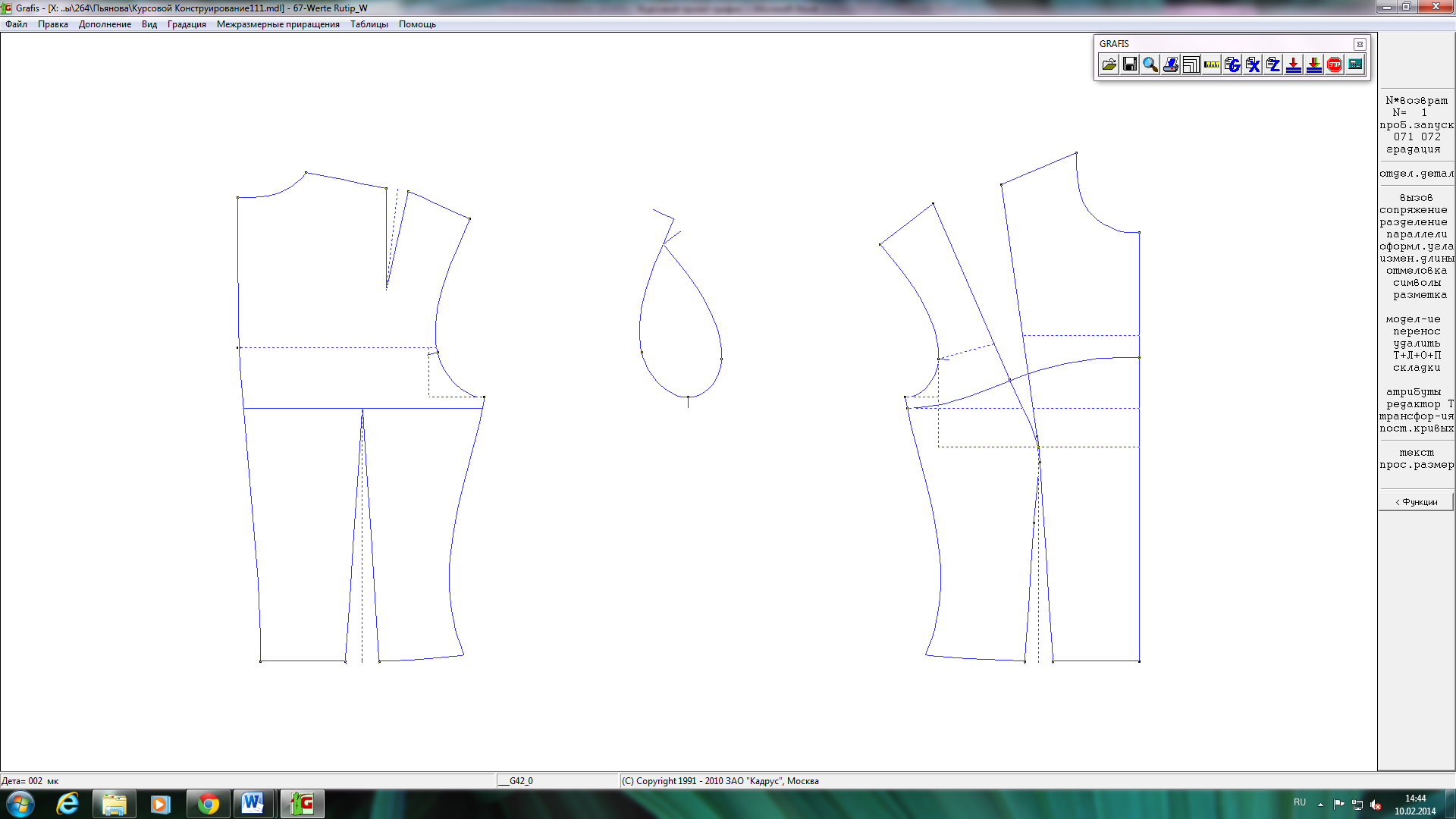

Рис. 3 Зоны прибавок
Величины прибавок на проектируемое изделие
Таблица 2
№ зоны в конструкции |
Наименование прибавки |
Условное обозначение |
Величина, мм |
1 |
На свободное облегание по линии груди |
Пг |
10 |
2 |
На свободное облегание по линии талии |
Пт |
10 |
3 |
На свободное облегание по линии бедер |
Пб |
0 |
4 |
На свободное облегание спинки |
Пшс |
0 |
5 |
На свободное облегание переда |
|
|
6 |
К длине спинки до линии талии |
Пдтс |
0 |
7 |
К длине полочки до линии талии |
Пдтп |
0 |
8 |
Спуск линии низа |
|
0 |
9, 10 |
К ширине плечевого ската |
Пшпс |
0 |
Смещение конструктивных линий: так как изделие корсетной формы углубление линии проймы не проектируется, длина верхней части платья - до линии талии
Для проектирования нижней части платья используется интерактивная конструкция Юбка 10. Верхний срез юбки задается той же величиной, что и срез по линии талии у лифа. Для интерактивной конструкции были внесены следующие изменнения:
Тип юбки – 1.0 (Солнце)
Длина юбки ?
Вставить БК
2.5 Разработка модельной конструкции
Этапы построения МК - описание последовательности выполняемых преобразований. Для сокращения времени проектирования новой модельной конструкции САПР «GRAFIS» содержит различные варианты модельных полочек и спинок с возможностью изменения как положения модельных линий (например, рельефов), так и их количества, формы, угла наклона, направления, распределения доли вытачек и т. д. (рис. 2).
На отработанную модельную конструкцию была нанесена дополнительная конструктивная линия: линия верха. Данная линия построена с использованием инструмента интерактивная Кривая 10, использование которой позволяет внести исправления с последующей перестройкой всех деталей в автоматическом режиме. Так же произведено сопряжение между сторонами талевой и нагрудной вытачки для создания рельефа

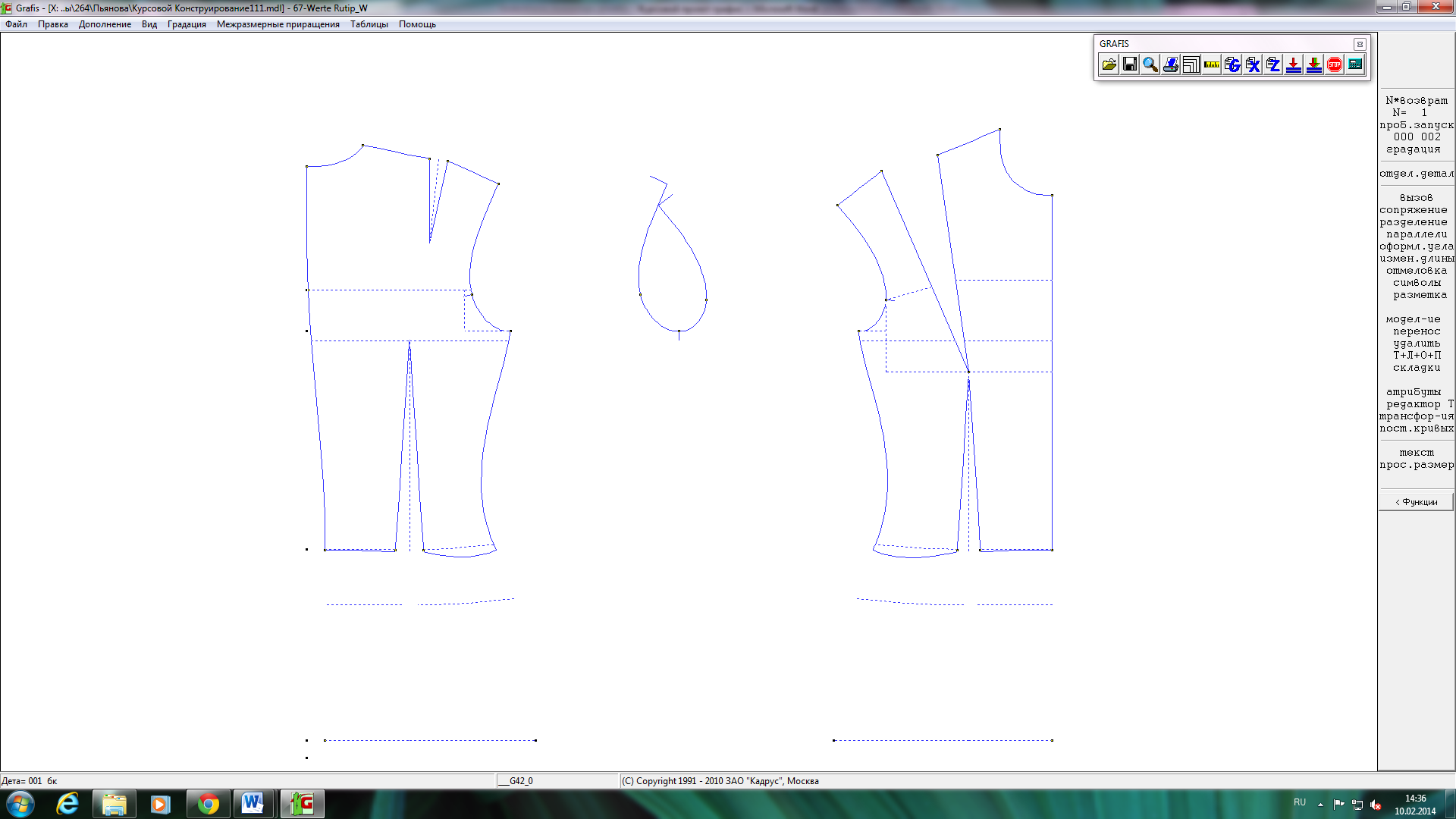

Рис.6 Модельная конструкция спинки и переда
