2. Конструкторская часть
2.1 Обоснование выбора способа разработки конструкции
Создание красивой, удобной, стильной и модной одежды невозможно без конструирования. Главным условием такой одежды является точный крой. Для этого необходим учет всех особенностей фигуры и применение самых современных технологий конструирования.
В современном мире изготовления одежды существуют системы автоматизированного проектирования одежды, коротко называемые САПР.
В данном курсовом проекте конструкция изделия будет разрабатываться в САПР «GRAFIS».
Программное обеспечение САПР «GRAFIS» содержит более 100 основ конструирования на базе более 10 методик конструирования, заложенных в программу. Это позволяет использовать размерные признаки и принципы конструирования методики для достижения оптимальной посадки, а также корректировать ее.
Преимуществом данной системы является возможность разрабатывать модель на базе основ конкретной методики, градация модельной конструкции происходит в автоматическом режиме. В этом случае отпадает необходимость занесения межразмерных приращений в расчет, а модельная конструкция автоматически перестраивается в каждом новом размере по правилам данной методики. Такая градация лишена многих проблем, присущих традиционному размножению по межразмерным приращениям - неприемлемо высоких погрешностей на больших размерах, а также неудовлетворительной точности сопряжения линий, обусловленной сложностью размножаемой конструкции.
Для получения модельной конструкции особенности вносятся в базовую основу при помощи специального набора функций, аналогичных приемам, используемым конструктором при разработке модели вручную.
Интересной особенностью системы является так называемый механизм наследования параметров материнской детали дочерними, которые были разработаны на ее базе. В качестве материнской детали выступает базовая основа со всеми модельными линиями, а дочерними по отношению к ней могут быть все зависимые от нее детали, такие как рукав, воротник, полочка и ее детали. При изменении материнской детали происходит автоматическое изменение соответствующих параметров всех дочерних деталей. Таким образом можно вносить коррекцию в базовую конструкцию, а лекала полученные на ее основе перестраиваются автоматически.
Работа в САПР «GRAFIS» включает следующие этапы:
Выбор размерной типологии.
Создание базовой конструкции.
Создание модельной конструкции.
Построение зависимых конструкций и деталей.
Оформление лекал.
Градация.
Раскладка.
2.2 Выбор системы конструирования.
В САПР «GRAFIS» системы конструирования связан с выбором системы размерных признаков. Конструкции изделия рекомендуется разрабатывать ориентируясь на Российскую типологию населения представленную в ОСТ 7-326-81.

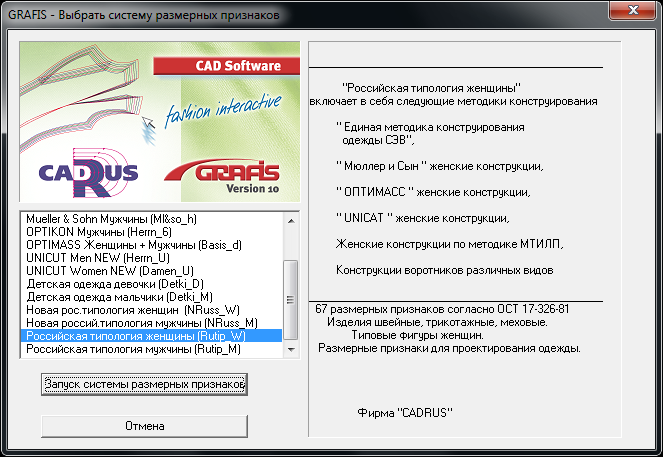

Рис. 1 Выбор системы размерных признаков
Ряд измерений, в которых дается размерная характеристика человека, называется размерными признаками. Количество основных измерений, предполагаемых Единым методом дает необходимое представление о телосложении человека.
Все женское население условно разделено на три возрастных группы:
- младшая возрастная группа (18-29 лет);
- средняя возрастная группа (30-45 лет);
- старшая возрастная группа (45 и старше).
Для размерных подгрупп типовых фигур в каждой возрастной группе установлены преобладающие полноты. Классификация типовых фигур женщин по обхватам груди, ростам, полнотам приведены в таблицах.
Женская фигура в новом отраслевом стандарте характеризуется следующими основными размерными признаками:
- рост (Р);
- обхват груди третьей (Ог III);
- обхват бедер (Об) с учетом выступа живота.
Количество основных измерений, предполагаемых единым методом, принятым в соответствии с ОСТ дает необходимое представление о телосложении женщин, не имеющих особых отклонений от типовой фигуры.
Этот стандарт устанавливает:
типовые фигуры женщин,
классификацию по ростам, обхватам груди, полнотным и возрастным группам;
- наименование основных антропометрических точек и размерных признаков, их условное обозначение и метод определения;
- абсолютные величины размерных признаков типовых фигур женщин.
