Министерство общего и специального образования

Российской Федерации

Санкт-Петербургский государственный технический университет

Псковский политехнический институт

Васильев В.Л.

" Оборудование машиностроительных

производств "

Часть I. Маталлорежущие станки

МЕТОДИЧЕСКОЕ УКАЗАНИЕ ПО ВЫПОЛНЕНИЮ ЛАБОРАТОРНЫХ РАБОТ

Псков

1998 г.

Рекомендовано к изданию Научно-методическим советом ППИ СПбГТУ

Рецензент: начальник конструкторско-технологической лаборатории

АО ПЗМП Викторов СМ.

Автор: к.т.н., доцент кафедры "Металлорежущие станки и инструменты"

В.Л. Васильев.

Методические указания по выполнению лабораторных работ предназначены для студентов специальности 1201 "Технология машиностроения" очной, очно-заочной и заочной форм обучения.

Содержание

Стр.

1. КОНСТРУКЦИЯ, КИНЕМАТИКА И НАЛАДКА

ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ…………………………………………………….. 4

2. Конструкция, кинематика и наладка

КОНСОЛЬНО-ФРЕЗЕРНЫХ СТАНКОВ…………………………………………………….27

3. Конструкция, кинематика и наладка

ВЕРТИКАЛЬНО-СВЕРЛИЛЬНЫХ СТАНКОВ……………………………………………...39

4. Конструкция, кинематика и наладка

ПЛОСКО­ШЛИФОВАЛЬНЫХ СТАНКОВ…………………………………………………...51

Работа № 1

КОНСТРУКЦИЯ, КИНЕМАТИКА И НАЛАДКА ТОКАРНО-ВИНТОРЕЗНЫХ

СТАНКОВ.

ЦЕЛЬ РАБОТЫ.

При выполнении лабораторной работы "Конструкция, кинематика и наладка токарно-винторезных станков" студенты получают первона­чальные навыки в выборе оборудования и технологической оснастки, знакомятся с конструкцией типовых механизмов и узлов, изучают ки­нематику станков, выполняют расчеты, связанные с наладкой станка. Студенты приобретают практические навыки в наладке станков на ос­новные виды работ.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ.

1. Ознакомиться с назначением, конструкцией и методами на­ладки токарно-винторезных станков (п. 1, 2. 3. 4. 5).

2. Самостоятельно ознакомиться с моделями и основными харак­теристиками современных токарно-винторезных станков [4 стр. 15 ... 1 7 или б стр.25 ... 43] .

3. Для обработки заданной детали выбрать модель станка [6 стр.25. . .43].

Для обрабатываемой детали применительно к станкам мод. 1К62 или УТ16В выбрать схему обработки; режущий инструмент, режимы ре­зания и т.д. (см. содержание отчета п.2 и п.3).

4. Под руководством мастера выполнить наладку станка и обра­ботать заданные детали.

5. Составить отчет о выполненной работе.

1. НАЗНАЧЕНИЕ ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ.

Токарно-винторезные станки являются наиболее универсальными станками токарной группы. Они предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндри­ческих, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб и спиралей; отрезки, сверления, зенкерования отверстий. Эти станки используют главным образом в ус­ловиях единичного и мелкосерийного производства. Данные о точнос­ти и качестве поверхностей при обработке на станках приведены [3 стр. 6...15, 101, 103], [6 стр. 25...43].

Структурная кинематическая схема токарно-винторезного стан­ка представлена на рис. 1.1. Пояснения см. [1 стр. 32; 44].

2. КОНСТРУКТИВНАЯ КОМПОНОВКА И ОСНОВНЫЕ УЗЛЫ ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ.

Токарно-винторезные станки имеют практически однотипную компоновку, примером которой может служить станок модели 1К62 (рис. 1.2) и его последующие модернизации (16К20) и модификации (16К20ФЗ). Примером станков высокой точности может служить ста­нок модели УТ16В.

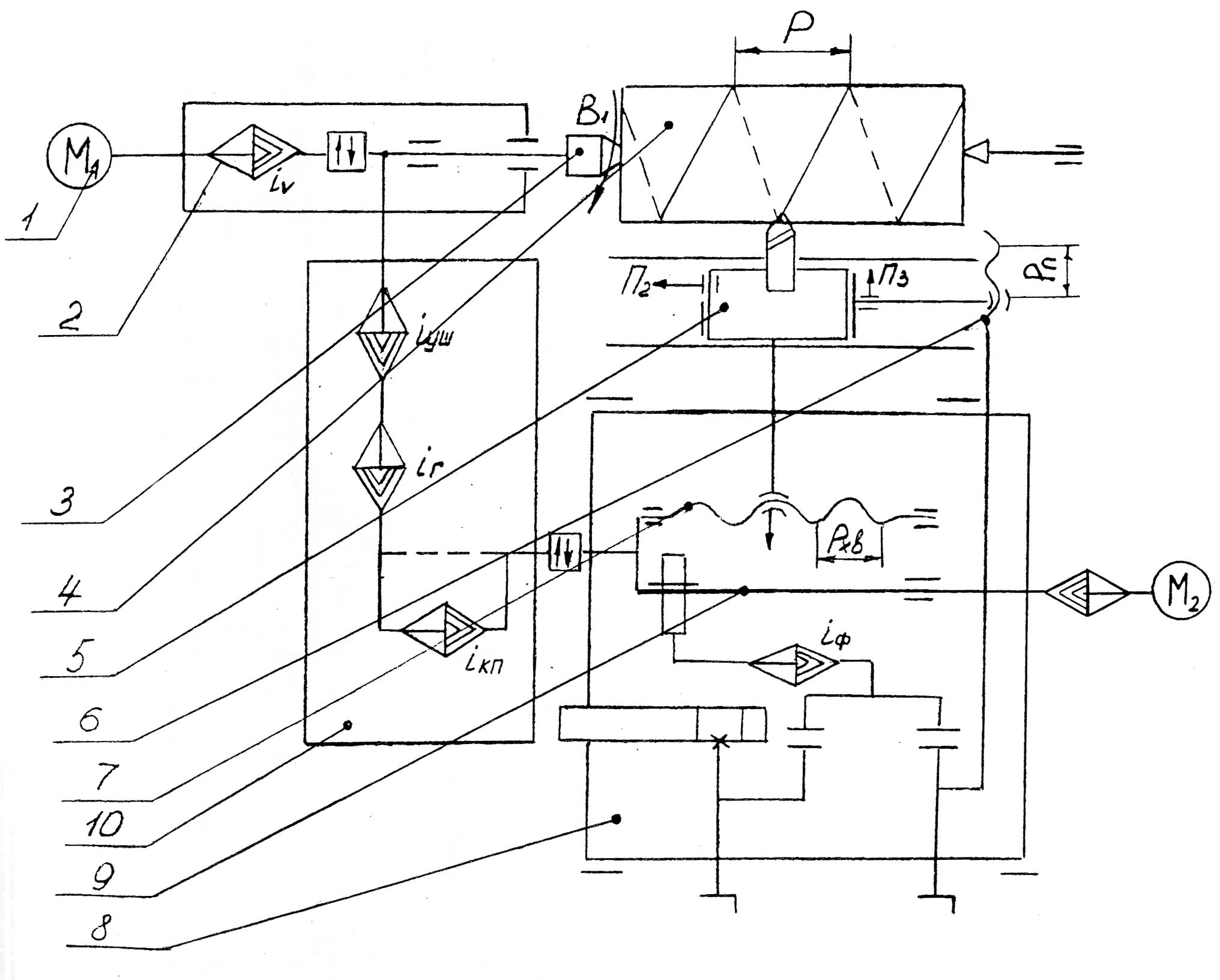

Рис.1.1.Структурная кинематическая схема токарно-винторезного станка:

I - электродвигатель, 2 - коробка скоростей, 3 - шпиндель, 4 - обрабатываемая деталь, 5 - суппорт, 6 - ходовой винт поперечной подачи, 7 - ходовой винт, 8 - фартук, 9 -ходовой вал, 10 - механизм подач;

где i -передаточное отношение:

i_V - коробки скоростей,

i_УШ - звена увеличения шага,

i_Г - гитары сменных колёс,

i_Ф - фартука,

i_К.П. - коробки подач.
