Трассирование на вольных и напряженных ходах
Принципы трассирования на вольных ходах. На вольных ходах нет значительных высотных препятствий, поэтому основной принцип трассирования — укладка трассы по кратчайшему направлению между фиксированными и опорными точками. В практике трассирования железных дорог на вольных ходах известны примеры, когда на протяжении многих десятков километров между фиксированными точками трасса укладывалась по прямой (прямая длиной около 100 км на линии Омск — Иртышское, более 300 км — на одной из железных дорог Аргентины, около 530 км — на железной дороге в Австралии и т.п.).
Каждый угол поворота на вольном ходу должен быть обоснован. Обычно он вызывается необходимостью обхода различных контурных препятствий (излучин рек, заболоченных участков и т.п.) или незначительных высотных препятствий, обход которых позволяет уменьшить объем земляных работ. Для того чтобы обход встречающихся препятствий не приводил к существенному удлинению линии, углы поворота на вольных ходах должны быть небольшими: как правило, не более 15—20". Этого можно достичь, если начинать обход как можно дальше от препятствия.
Рис. 4 – Обход препятствия на участке вольного хода
1-геодезическая линия; 2,3- варианты трасс.
Принципы трассирования на напряженных ходах. На участках напряженного хода трасса может быть проложена по кратчайшему направлению между фиксированными точками, как и на вольных ходах. Профиль на всем протяжении участка должен быть запроектирован руководящим уклоном, а длина трассы теоретически равна длине геодезической линии.
Практическая работа 6
Построение линии нулевых работ
Цель: освоить порядок перехода от схематичного положения трассы к плану линии.
Исходные данные: карта района проектирования со схематичным расположением вариантов линии (работа 4).
Состав и порядок работы
Порядок построения линии нулевых работ.
Порядок спрямления линии нулевых работ.
Некоторые случаи спрямления линии нулевых работ.
Измерение спрямленной линии, нанесение пикетажа и километража.
Данные для построения схематичных продольных профилей.
Определение количества и величины углов поворота.
Ход работы
1. Линия нулевых работ — это линия заданного уклона. При строительстве дороги строго по линии нулевых работ отпадает необходимость отсыпки насыпей и разработки выемок, т.е. земляные работы равны при этом нулю. При камеральном трассировании линия нулевых работ строится раствором циркуля, равным шагу трассирования в масштабе карты путем последовательных засечек на каждой соседней горизонтали. Линия нулевых работ — очень ломаная линия. Чтобы обеспечить нормальные условия прохождения подвижного состава по дороге, она должна спрямляться.
Порядок спрямления линии нулевых работ. Линия нулевых работ спрямляется с таким расчетом, чтобы уменьшить количество углов поворота, но и не слишком отойти от линии нулевых работ, так как удаление от нее ведет к увеличению объемов земляных работ и удорожанию варианта.
Некоторые случаи спрямления линии нулевых работ (см. рис. 3).
Спрямленная линия тщательно измеряется с нанесением пикетажа и километров. Пикеты и километраж наносятся справа по ходу трассы.
Данные для построения схематичных профилей (табл. 8). Для построения схематичных профилей необходимо перенести отметки земли с карты на профиль. Это делается в местах пересечения трассы с горизонталями и во всех характерных точках изменения поверхности земли: наивысших отметках на водоразделах, наинизших в логах, местах отклонения горизонталей от линии трассы. Высоты точек, не лежащих на горизонталях, определяются методом интерполяции. Данные для построения схематичных продольных профилей могут быть представлены в виде ведомостей или ленты миллиметровой бумаги с нанесенными точками, их наименованием и отметками.
Таблица 8- Данные для построения профиля
Наименование точки |
Отметка |
|
|
Определение количества и величины углов поворота.
Величина углов поворота измеряется непосредственно на карте транспортиром. Результаты заносятся в табл. 9
Таблица 9- Ведомость углов поворота
Расположе-ние угла |
Угол поворота |
|
|
|
право |
|
|
|
Итогом работы являются:
Спрямленная линия нулевых работ (на карте).
Ведомость углов поворота.
Данные для построения схематичного профиля.

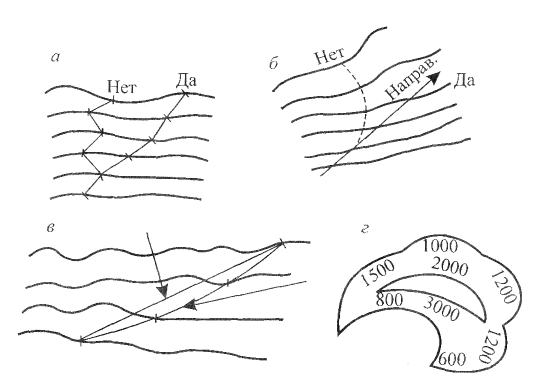

Рис. 5 Рекомендации по укладке трассы:
а - неправильное трассирование; б - неудачное спрямление;
в - правильное спрямление; г – шаблон круговых кривых.
Контрольные вопросы
1 Камеральное трассирование;
2 Шаг трассирования;
3 Определение рабочих отметок;
4 Линия нулевых работ.
