Лестницы с поворотом на 90

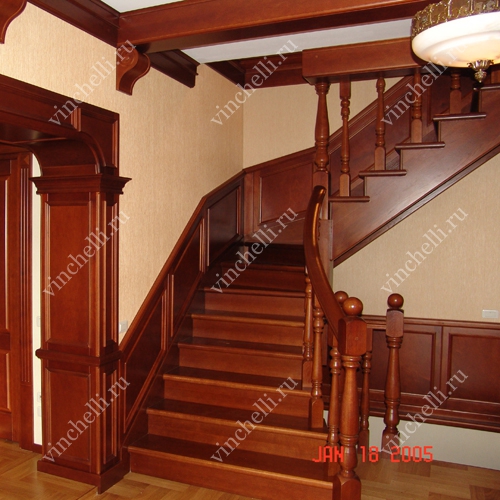

Смена направления подъема у лестниц поворотных помогает избежать монотонности восприятия деталей, придает интерьеру необходимую динамику и позволяет добиться интересных визуальных эффектов. Лестницы поворотные создают особое настроение с помощью правильного использования декоративной отделки и дополнительного искусственного освещения.

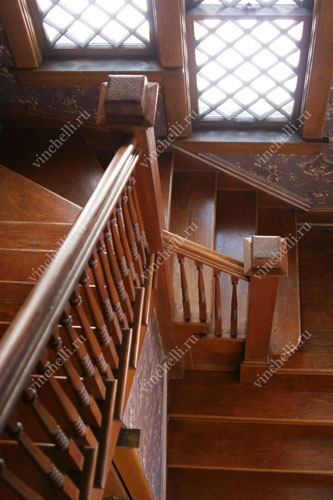

Лестницы с поворотом на 180

Подвесные лестницы

Нельзя обойти вниманием и такой оригинальный тип опорно-несущей конструкции марша, какой представлен в подвесных лестницах (рис. 23). Собственно марш в обычном его понимании как совокупности ступеней и опорных балок в подвесной лестнице отсутствует - она состоит из одних ступеней (в нашем примере - открытых), опирающихся с одной стороны на стену, а с другой подвешенных на вертикальных стержнях. Применение косоуров и тетив в подобных лестницах исключается, хотя в принципе возможно устройство, например, тетив в качестве декоративного, а не несущего элемента. Стержневые стойки, несущие ступени, одним концом закрепляются в верхнем междуэтажном перекрытии, а другим, нижним концом - в передней и задней частях проступей двух соседних ступеней, создавая из них своего рода этажерку. Особенностью такой подвесной конструкции является то, что стержни, на которых подвешены ступени, выполняют сразу две функции - несущую и ограждающую. В приведенной на рисунке конструкции стержневые стойки, выступая над уровнем междуэтажного перекрытия, в котором закреплены, становятся стойками перил, ограждающих сверху лестничный проем.

Рис. 23. Подвесная лестница:

1 - поручни ограждения лестничного проема;

2 -стержни ø 16мм с шагом 279 мм;

3 - уровень пола верхнего этажа;

4 - междуэтажное перекрытие;

5 - стержни (приварены к стальной полосе, проходящей в междуэтажном перекрытии вдоль всего марша);

6 - болт ø 16 мм (примыкает к каждой стойке);

7 - фанера толщиной ø 8 мм;

8 - стальная полоса сечением 10x51мм, проходящая в междуэтажном перекрытии вдоль всего марша;

9 - деревянный вкладыш в каждом промежутке между стержнями;

10 - обрешетка толщиной 19 мм;

11 - сухая штукатурка толщиной 13 мм;

12 - шайба;

13 - гайка;

14 - поверхность стены без отделочного слоя.

15 - уголок 25x25x3 мм;

16 - дубовые ступени толщиной 38 мм:

17 - два болта 8 мм с головкой под ключ в каждой ступени;

18 - отверстия для винтов;

19 - соединение в «ус» предохранительной оковки.

Сооружение подвесной лестницы - занятие довольно кропотливое, но если при выборе лестницы главным является ее низкая стоимость, то этот вариант самый оптимальный. Такая лестница смотрится легкой воздушной благодаря отсутствию подступенков и наводит на зрительные ассоциации

с подвесным мостом. Подвесные лестницы бывают преимущественно с прямыми маршами, однако в принципе, возможно построить подвесную лестницу с поворотным и даже круговым (винтовым) маршем - все зависит от конструкции междуэтажного перекрытия, к которому крепятся несущие стержни.

Лестницы на тетивах и лестницы на косоурах

Лестницы на косоуре – одни из самых популярных типов лестниц.

Косоур – это составляющая основную опору лестницы балка лестничного марша, к которой крепятся ступени. Лестница на косоуре удобна и красива.

Другая разновидность такого типа маршевых лестниц – лестницы на тетивах.

Тетивы лестницы (чаще всего используется дубовая тетива) – это наклонные балки, похожие на косоуры, но проступи крепятся к ним изнутри сбоку.

Тетивы (популярна дубовая тетива) соединяют специальными затяжками для укрепления конструкции. Лестницы на косоурах и лестницы на тетивах различаются по виду и размеру.

Форма и размеры тетив и косоуров определяется формой ступеней и допустимой нагрузкой на лестницу, а также видом материала, из которого они изготовлены.

Единовременная общая нагрузка на основные междуэтажные, а также на входные лестницы должна быть не менее 250 кг.

При такой нагрузке и при полезной ширине марша до 1 м толщина деревянных тетив (балясины и ступени рассчитываются отдельно) и косоуров должна составлять не менее 50 мм, при ширине до 1,25 м - не менее 60 мм, а при ширине 1,5 м - не менее 70 мм.

Ширина деревянной (дубовой) тетивы или косоура, которую в поперечном сечении марша можно считать его высотой, принимается из расчета необходимого для предупреждения растрескивания древесины запаса величиной минимум 50 мм, создаваемого между нижним краем ступени (проступи или подступенка) и нижним краем тетивы (косоура).

Замечание.

Толщина деревянных (дубовых) тетив для маршей лестницы на тетивах с врезанными ступенями должна быть на 10 мм больше величин, указанных в предыдущем абзаце.

Для увеличения прочности и несущей способности деревянные косоуры для лестниц на косоурах на практике делаются составными - из двух-трех склеенных между собой досок (рис. 39).

Размеры металлических косоуров для лестницы на косоурах подбираются по размерам прокатных формовых изделий (швеллеров, двутавров), способных выдерживать на изгиб указанную нагрузку на лестницу плюс вес ступеней и ограждении.

Железобетонные тетивы (косоуры) для ступеней лестницы на косоурах изготавливаются обычно индустриальным способом в монолите со ступенями.

Замечание.

Если ширина марша лестницы на косоурах или лестницы на тетивах составляет более 2,5 м, по его продольной оси необходима установка дополнительного косоура. Тетивы различаются по форме, местоположению и креплению к опорным конструкциям дома.

По форме они зависят от конструктивного типа марша лестницы на тетивах и бывают прямыми, угловыми и криволинейными. Последние два устраиваются в поворотных маршах. По местоположению тетивы лестниц на косоурах (тетивах) подразделяются на внутренние и наружные, а по типу крепления - на свободнонесущие, имеющие опоры только по своим концам, стеновые, прилегающие к стенам боковой частью и крепящиеся к ним.

Замечание. На практике стеновые тетивы лестниц на тетивах невозможно плотно прикрепить к стене, поэтому образующуюся щель перекрывают штапиком.

В лестницах с поворотом на 180° тетиву можно прикрепить к опорной стойке промежуточной площадки (рис. 40). Если марш лестницы на косоурах (лестницы на тетивах) примыкает к деревянному этажному перекрытию, тетивы (косоуры) лестницы крепятся к его балке путем врубки. Если к железобетонному - в качестве соединительного элемента рекомендуется использовать «висячие» опорные уголки, не прибегая к краевой врубке тетивы.
