Тема1/2 Читання топографічних карт.
Питання № 1. Умовні знаки топографічних карт, кольорове оформлення карт, пояснювальні написи і цифрові позначення.
1.1 Умовні знаки топографічних карт.
Графічні, літерні і цифрові позначення, за допомогою яких на карті показують місце розташування об'єктів місцевості і передають їх якісні і кількісні характеристики.
Умовні знаки підрозділяються на масштабні (контурні), позамасштабні і пояснювальні.
1.1.1 Масштабні (контурні) знаки.
Застосовуються для зображення об'єктів, площа яких може бути виражена в масштабі карти. Масштабний знак складається з контуру (зовнішнього обрису об'єкта, що зображується суцільною лінією або крапковим пунктиром), у середині якого значками або кольором позначається характер об'єкта.
Положення лінійних об'єктів (доріг, ліній електропередачі, меж і т.п.) зображується на карті точно, але ширина деяких об'єктів значно збільшується. Наприклад, умовний знак шосе на карті масштабу 1:100000 збільшує його ширину в 5-7 разів.
1.1.2 Позамасштабні знаки
Використовуються при зображенні об'єктів, плановий абрис яких не може бути виражений в масштабі карти. Місце розташування таких об'єктів визначається головною точкою умовного знака (рис.1) Головними точками можуть бути: геометричний центр фігури, середина основи знака, вершина прямого кута в основі знака або геометричний центр нижньої фігури
Пояснювальні знаки застосовуються для додаткової характеристики об'єктів місцевості і являють собою графічні значки, літерні позначення і скорочені пояснювальні підписи.
Підписи назв об'єктів місцевості дають різними шрифтами, по розміру і зовнішніх контурах по яким визначається характер об'єкта (тип населеного пункту, транспортне значення ріки і т.п.).
Ліси, сади, чагарники показують зеленим кольором ; об'єкти гідрографії, а також болота, солончаки, лідники - синім; елементи рельєфу і деякі різновиди грунту (піски, кам'янисті поверхні, галечники) -коричневим; автостради і шосейні дороги, квартали населених пунктів на картах масштабів 1:25000 і 1:50000 із перевагою вогнестійких будівель, а на картах масштабів 1:100000 і 1:200000 із населенням 50 тисяч жителів і більш - жовтогарячим; поліпшені грунтові дороги і квартали населених пунктів із перевагою не вогнестійких будівель - жовтим, (при зменшеному забарвленню - світло-жовтогарячим кольором). Інші елементи змісту карт друкують чорною фарбою.

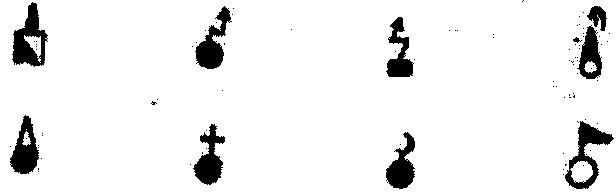

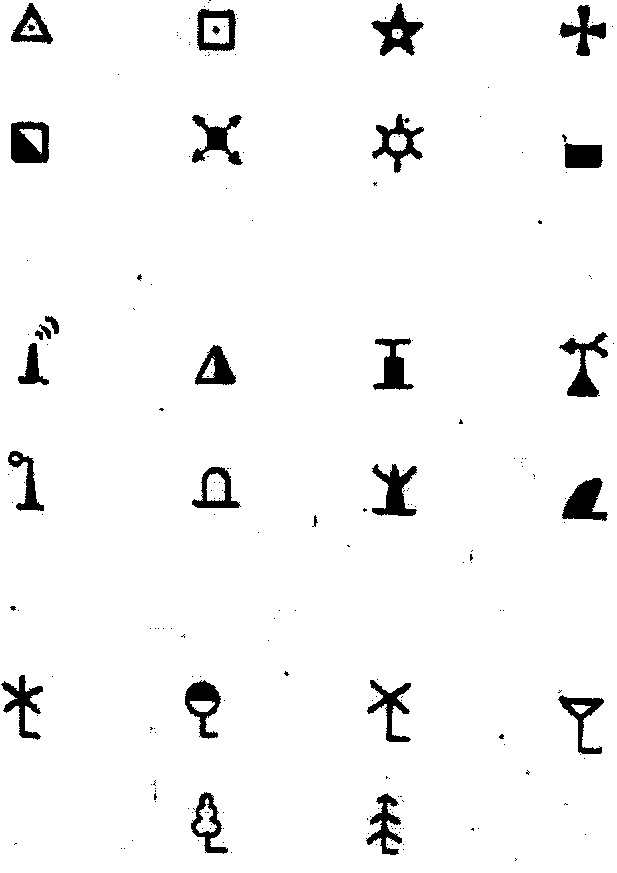

Рис. 1. Положення головних точок позамасштабних умовних знаків:
а - геометричний центр фігури,
б - середина основи знака,
в - вершина прямого кута в основі знака.
г - геометричний центр нижньої фігури
Питання № 2. Рамки аркушів карт і позарамкове оформлення.
2.1 Рамки аркушів карт.
Топографічні карти видаються окремими аркушами, обмеженими рамками. Сторонами внутрішніх рамок служать лінії паралелей і меридіанів, що діляться на відрізки, рівні в градусній мірі 1’ на картах масштабів 1:25000 - 1:200000 і 5’ на картах масштабів 1:500000 і 1:1000000 Відрізки через один залиті чорною фарбою або заштриховані. Кожний хвилинний відрізок на картах масштабів 1:25000 - 1:100000 ділиться крапками на шість частин по 10". Хвилинні відрізки по північній і південній сторонамам рамки аркушів карти масштабу 1:100000, розташованих у межах широт 60-76 діляться на три частини по 20", а розташованих північніше паралелі 76 - на дві частини по 30".

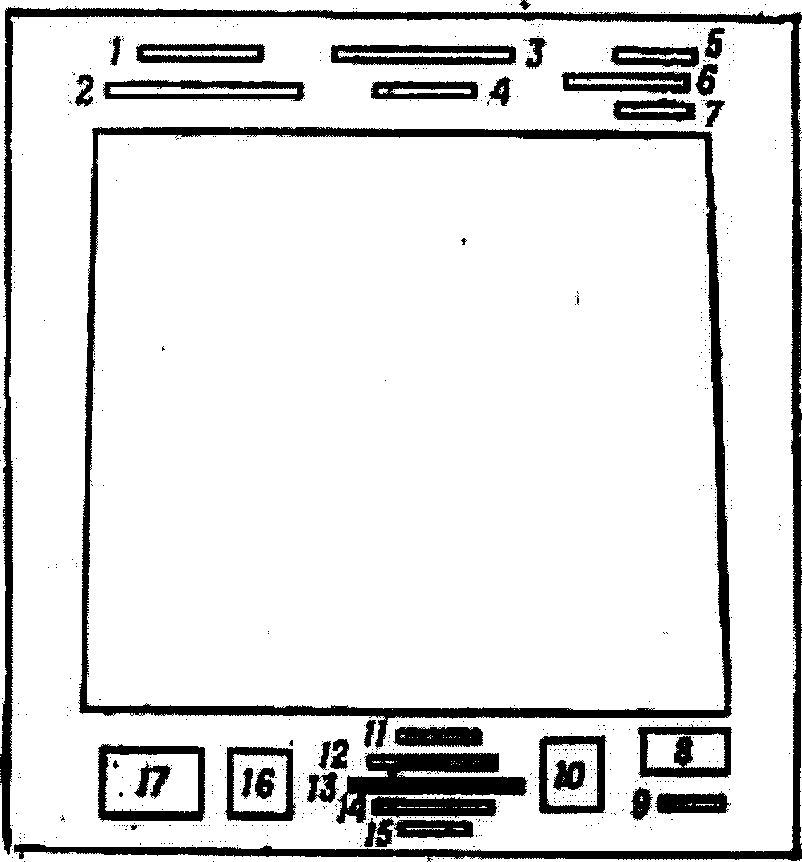

Рис. 2. Розташування елементів позарамкове формлення карт масштабів 1-25000- 1:500000
1-система координат; 2-назва республіки й області, територія яких зображена на даному аркуші карти; 3-найменування відомства, що підготувало та видало карту; 4-назва найбільш значного населеного пункту; 5- гриф карти; 6-номенклатура аркуша карти (цифрова і літерно-цифрова); 7-рік видання карти; 8-рік зйомки або упорядкування і вихідні матеріали, по яких складена карта; 9-виконавці; 10-шкала закладень; 11-чисельний масштаб; 12 -розмір масштабу; 13-лінійний масштаб; 14 - висота перерізу; 15 -система висот; 16-схема взаємного розташування вертикальної лінії координатної сітки, істиного і магнітного меридіанів, розміри магнітного схилення , зближення меридіанів і поправки напрямку; 17-дані про магнітне схилення , зближенні меридіанів і річній зміні магнітного схилення .
